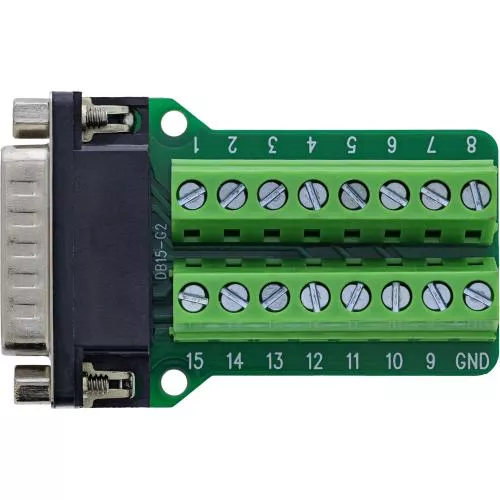

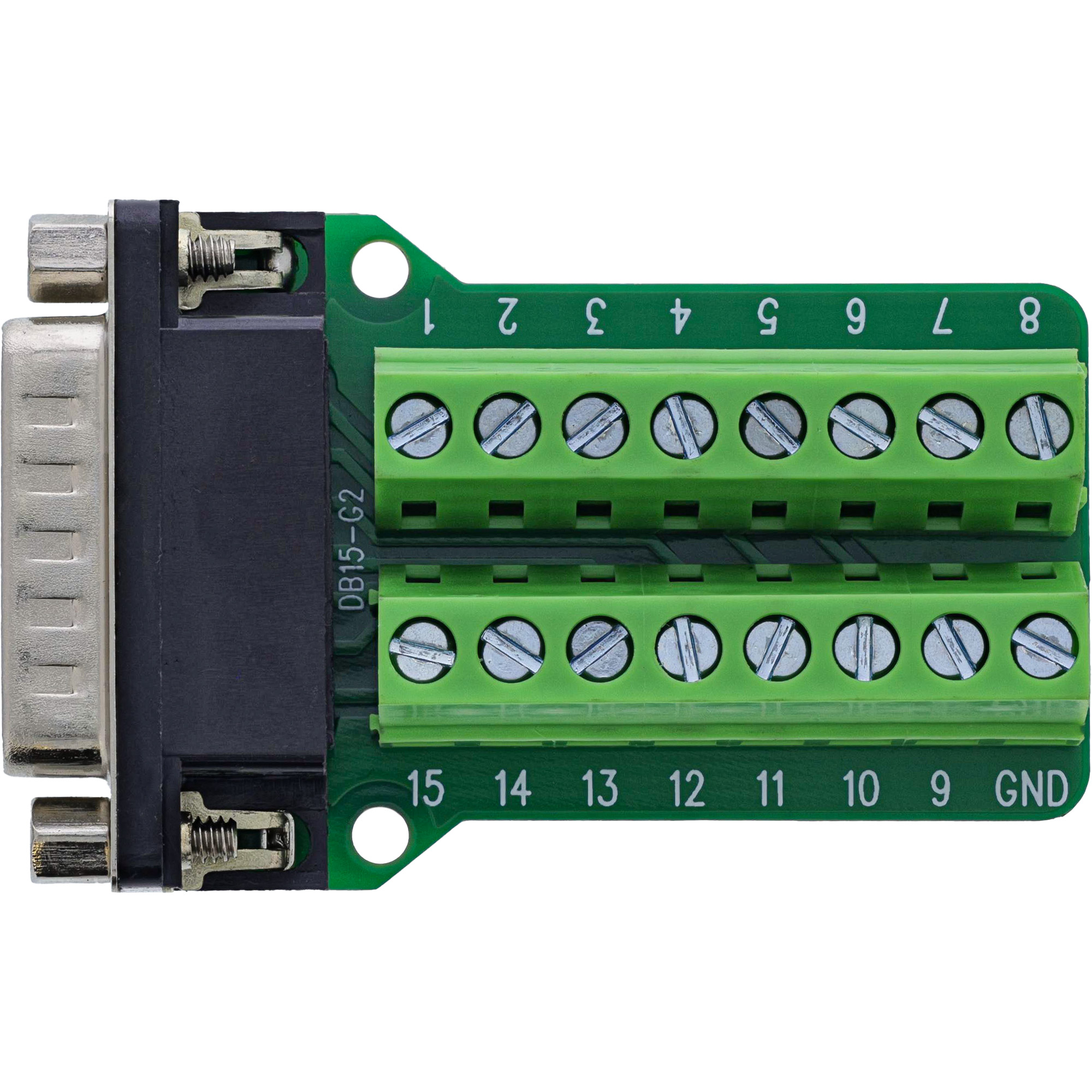

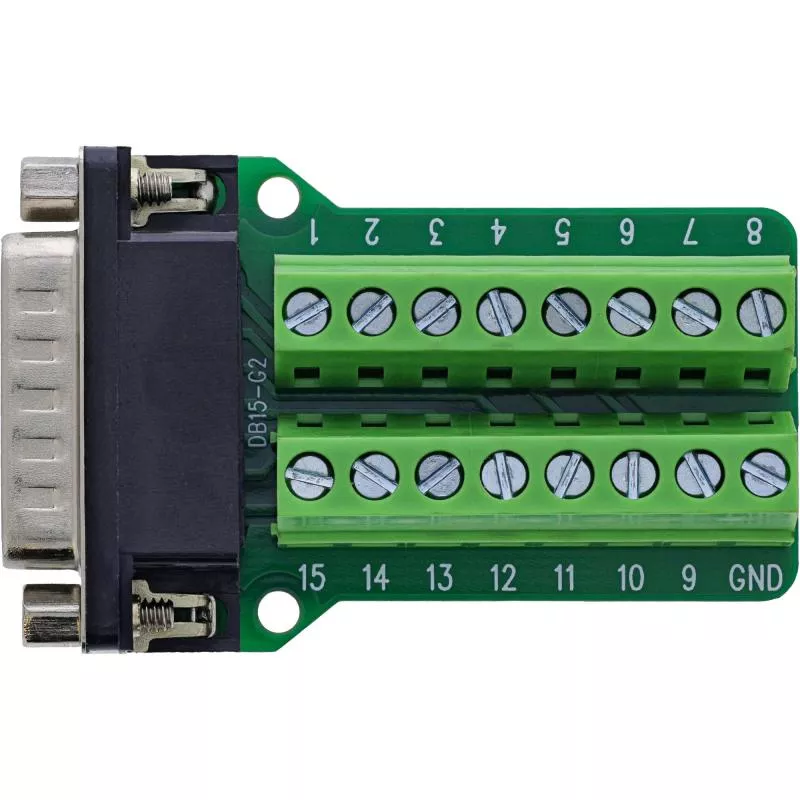

D-Sub 15 Terminalblock, Stecker, 2-reihig, Schraubklemme

Für serielle Signalverdrahtung in Steuerung, Service und Prüfaufbau konzipiert, führt dieser D-Sub 15 Terminalblock (2-reihiger Stecker) die Kontakte auf Schraubklemmen mit Druckplatte. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für temporäre Verbindungen oder strukturierte Signalauflegung, wenn ohne Löten und mit kompakter Bauform gearbeitet werden soll.

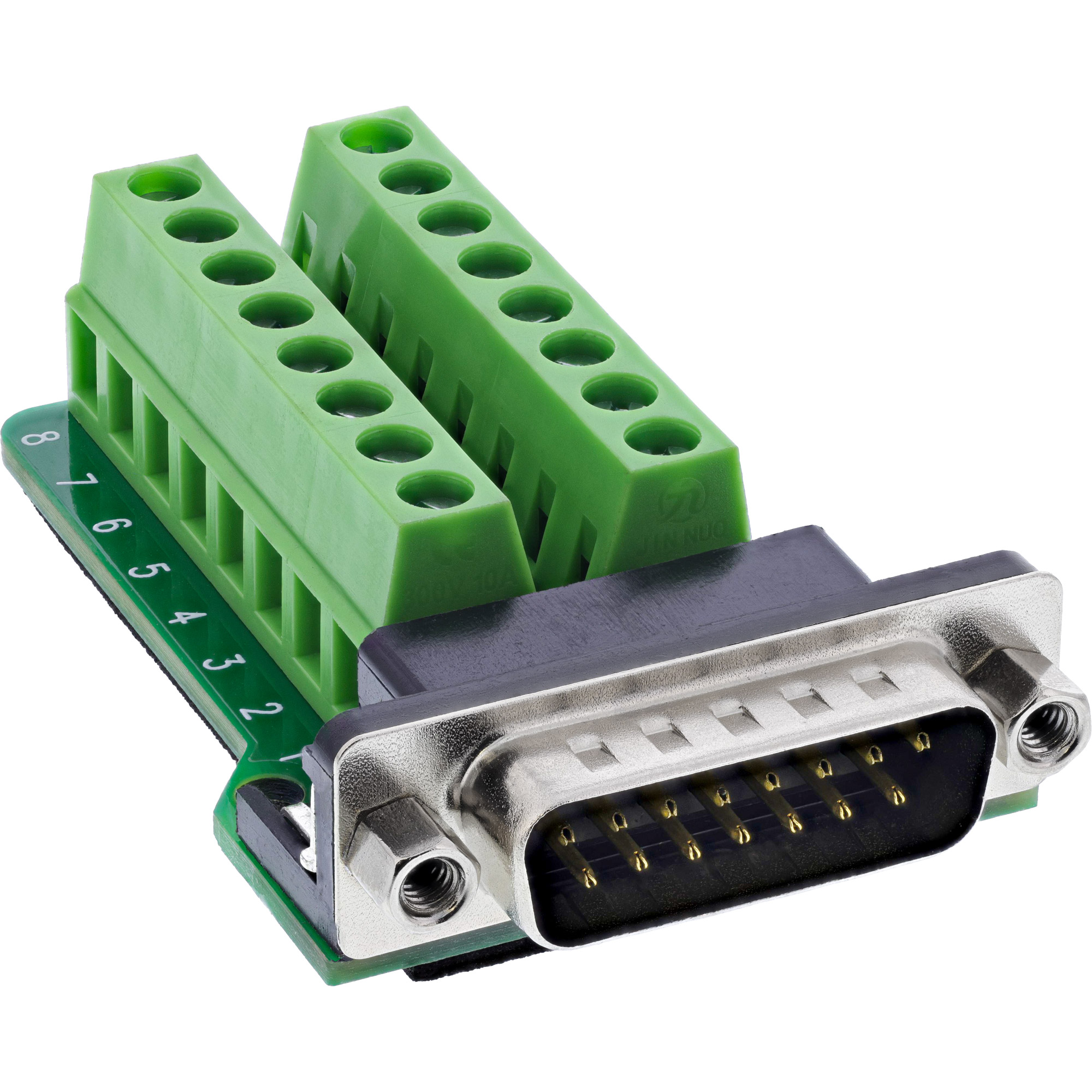

D-Sub 15 Stecker auf Schraubklemme – 2-reihig, kompakt und verriegelbar

Die Schraubklemmen unterstützen Leiter im Bereich 18–26 AWG und werden mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Für eine stabile Steckerverbindung ist der Stecker mit Befestigungsgewinden (UNC #4-40) ausgestattet und lässt sich zuverlässig mit passenden D-Sub-15 Buchsen verriegeln. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ D-Sub 15 Stecker, 2-reihig, Befestigungsgewinde UNC #4-40
✔ Schraubklemmen mit Druckplatte für verlötfreie Verdrahtung
✔ Leiterbereich 18–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Kompakte Bauform für Installationen mit hoher Kontaktdichte
✔ Für Automatisierung, Maschinenbau, Prüfplätze und Signalverteilung
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,7 A pro Pin

Technische Daten

✔ D-Sub 15: Stecker, 2-reihig, Verriegelungsgewinde UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 18–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,7 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Abmessungen: ca. 62,5 × 31 × 16 mm (L × B × H)
