D-Sub 25 Terminalblock für Hutschiene, Stecker/Buchse, Schraubklemme

Für strukturierte Signalverdrahtung im Schaltschrank konzipiert, kombiniert dieser D-Sub 25 Terminalblock eine Buchse und einen Stecker in einem DIN-Rail-Modul und führt die Signale auf Schraubklemmen mit Druckplatte. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich als kompakte Durchgangs- oder Übergabestelle für serielle Signale in Steuerungs- und Prüfumgebungen.

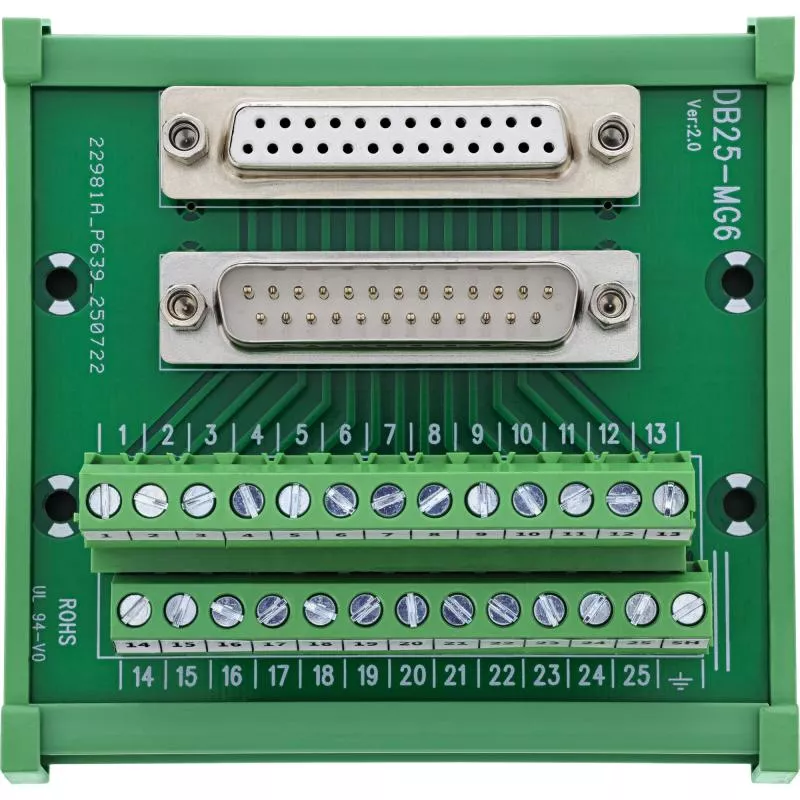

D-Sub 25 Stecker/Buchse auf Schraubklemme – für DIN-Hutschiene

Die seitlich zugänglichen Schraubklemmen unterstützen Leiter im Bereich 18–26 AWG und werden mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Stecker und Buchse sind jeweils mit Befestigungsgewinden (UNC #4-40) ausgestattet und lassen sich mechanisch stabil mit passenden D-Sub-Gegenstücken verriegeln. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

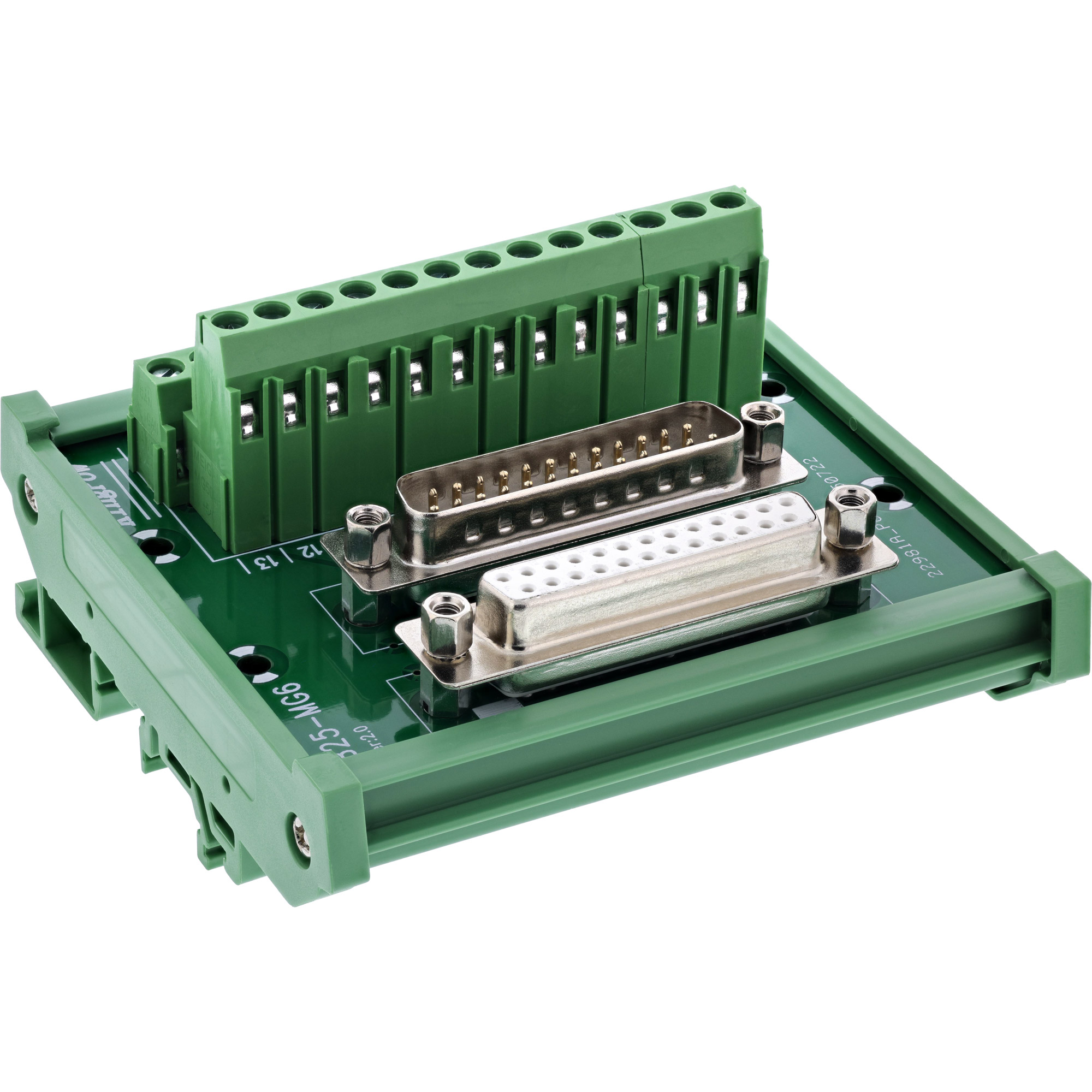

✔ D-Sub 25 Schnittstellen: 1× Stecker und 1× Buchse, mit Befestigungsgewinden UNC #4-40

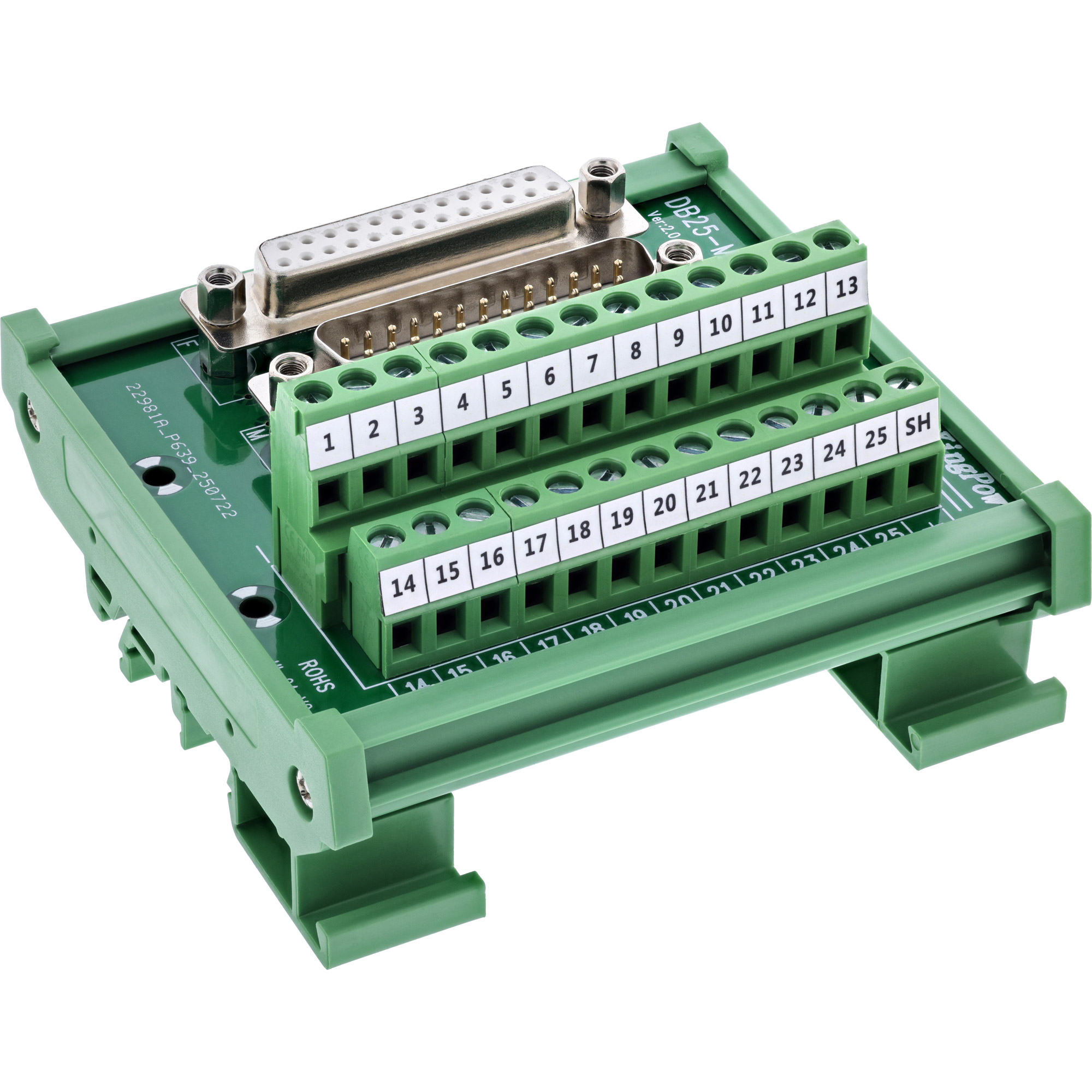

✔ Schraubklemmen mit Druckplatte für verlötfreie Verdrahtung
✔ Leiterbereich 18–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Gehäuse zur direkten Montage auf DIN-Hutschiene (DIN-Rail)
✔ Ideal als Durchgangs-, Übergabe- oder Abzweigstelle in Steuerung und Prüfaufbau
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,7 A pro Pin

Technische Daten

✔ D-Sub 25: Stecker/Buchse, Befestigungsgewinde UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 18–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,7 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)

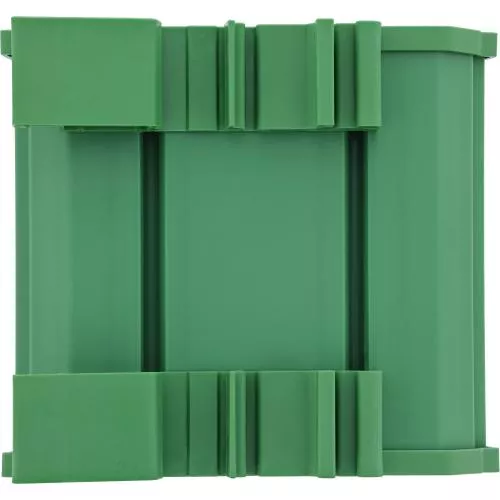

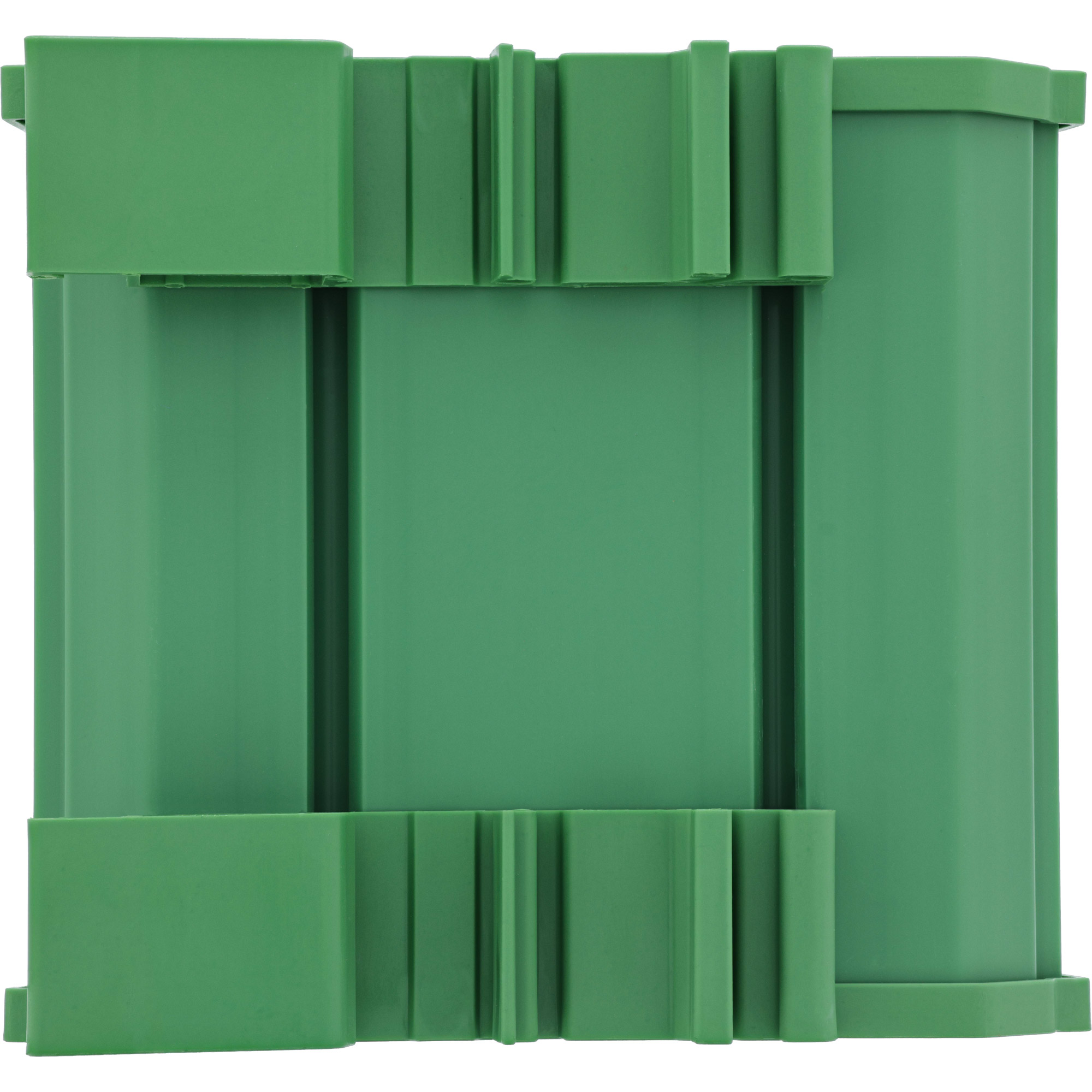

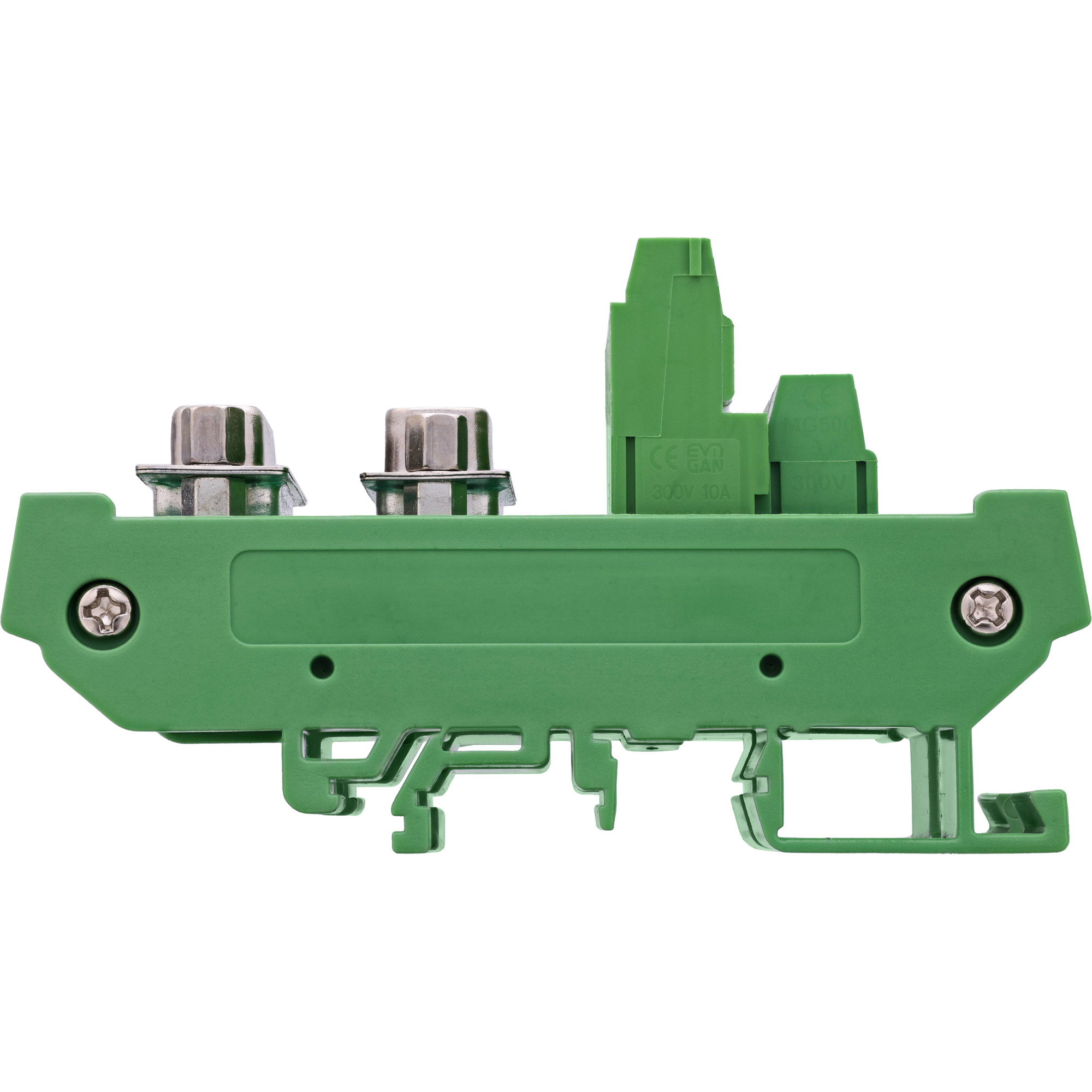

✔ Montage: DIN-Hutschiene (DIN-Rail)
✔ Abmessungen: ca. 88 × 87 × 51 mm (B × H × T)
