D-Sub 25 Terminalblock für Hutschiene, Stecker, Schraubklemme, nummeriert

Für strukturierte Verdrahtung im Schaltschrank konzipiert, verbindet dieser D-Sub 25 Terminalblock einen 2-reihigen D-Sub-Stecker mit einer nummerierten Schraubklemmenleiste im DIN-Rail-Gehäuse. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Steuerungs-, Prüf- und Verteileranwendungen, bei denen Übersicht und sichere Montage auf der Hutschiene entscheidend sind.

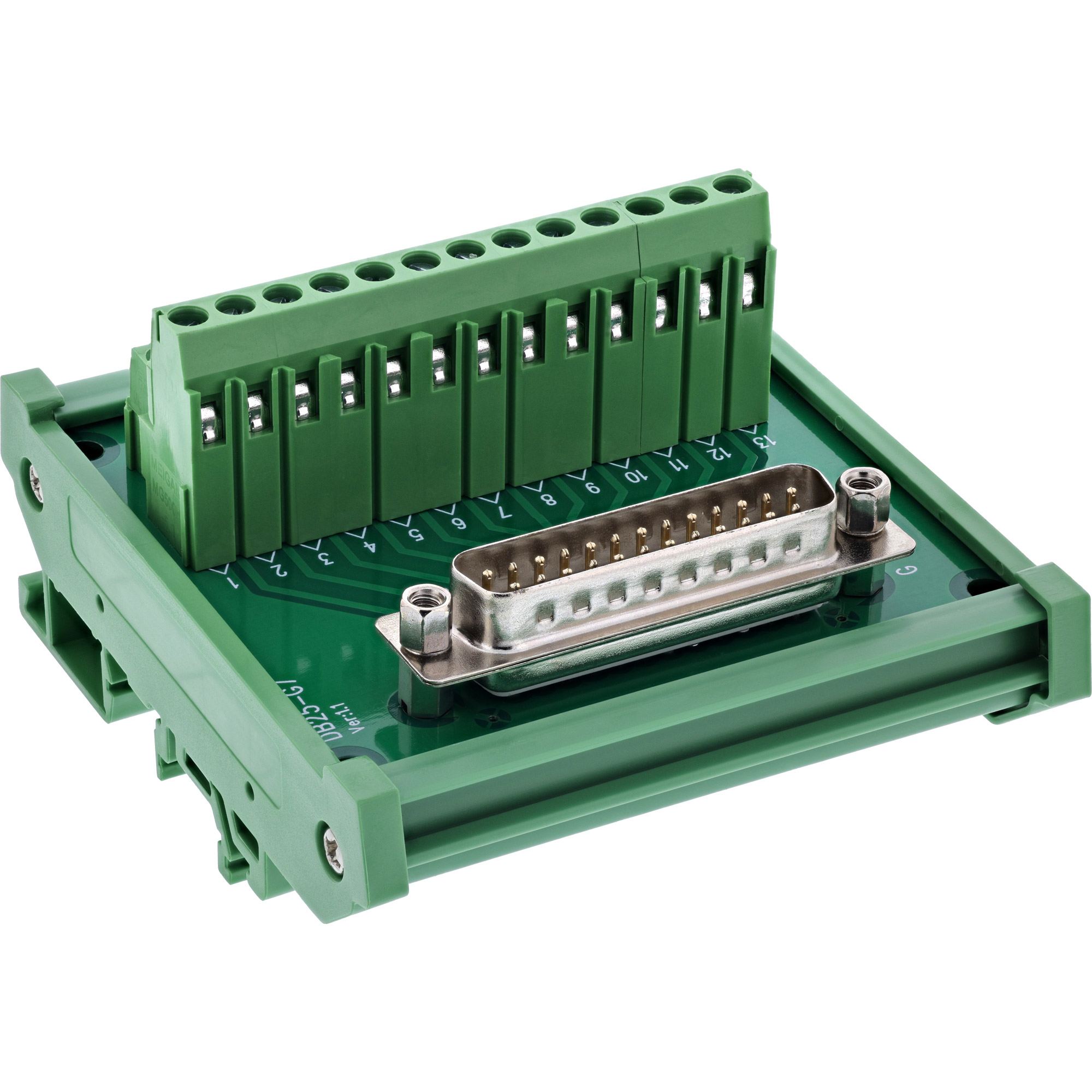

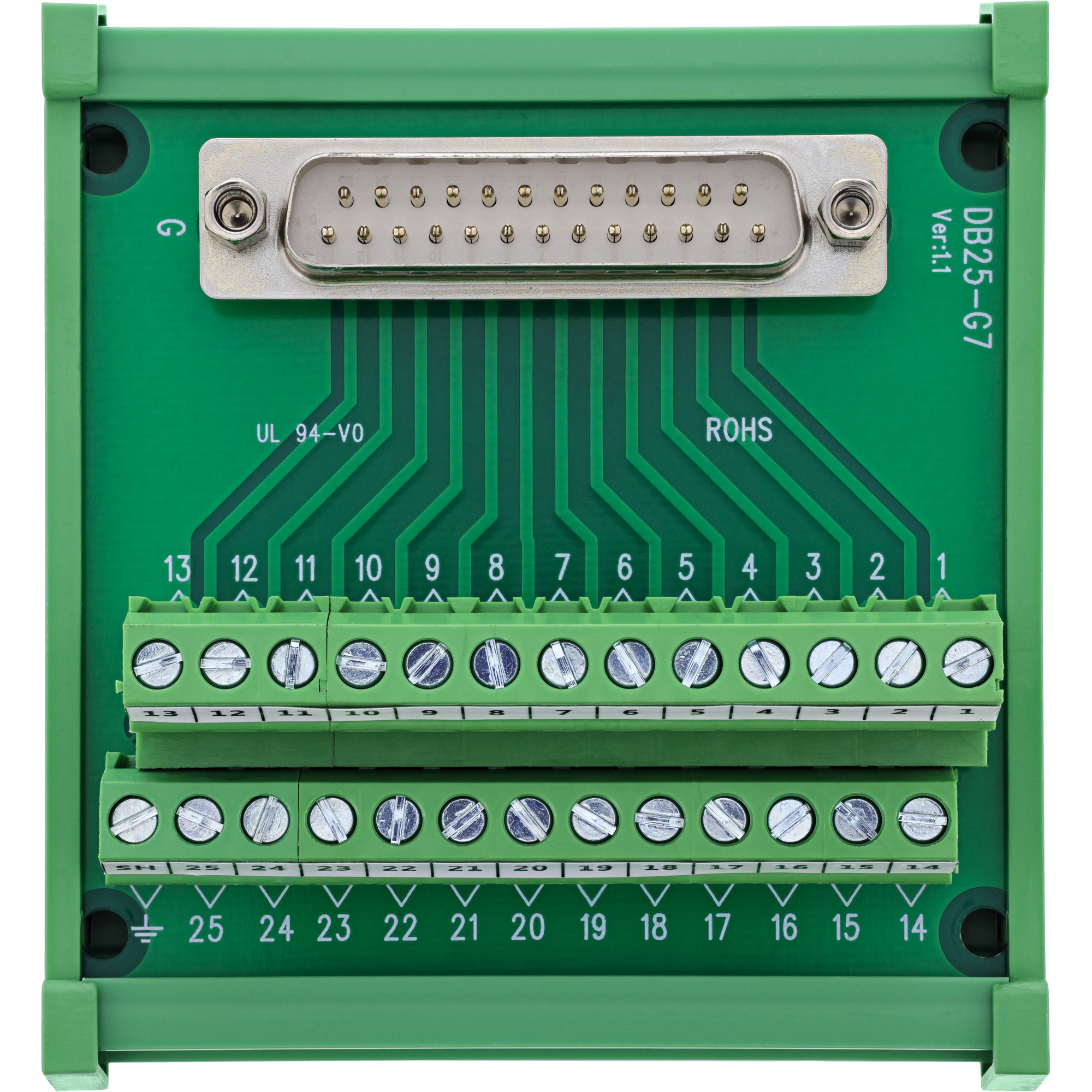

D-Sub 25 Stecker auf Schraubklemme – nummeriert und für DIN-Hutschiene

Die Schraubklemmen mit Druckplatte unterstützen Leiter im Bereich 18–26 AWG und werden mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Für eine stabile Steckerverbindung ist der D-Sub 25 Stecker mit Befestigungsgewinden (UNC #4-40) ausgestattet. Die durchnummerierten Klemmen erleichtern Dokumentation, Fehlersuche und Wiederverkabelung – besonders in Service- oder Prüfaufbauten.

Produkteigenschaften

✔ D-Sub 25 Stecker, 2-reihig, Befestigungsgewinde UNC #4-40

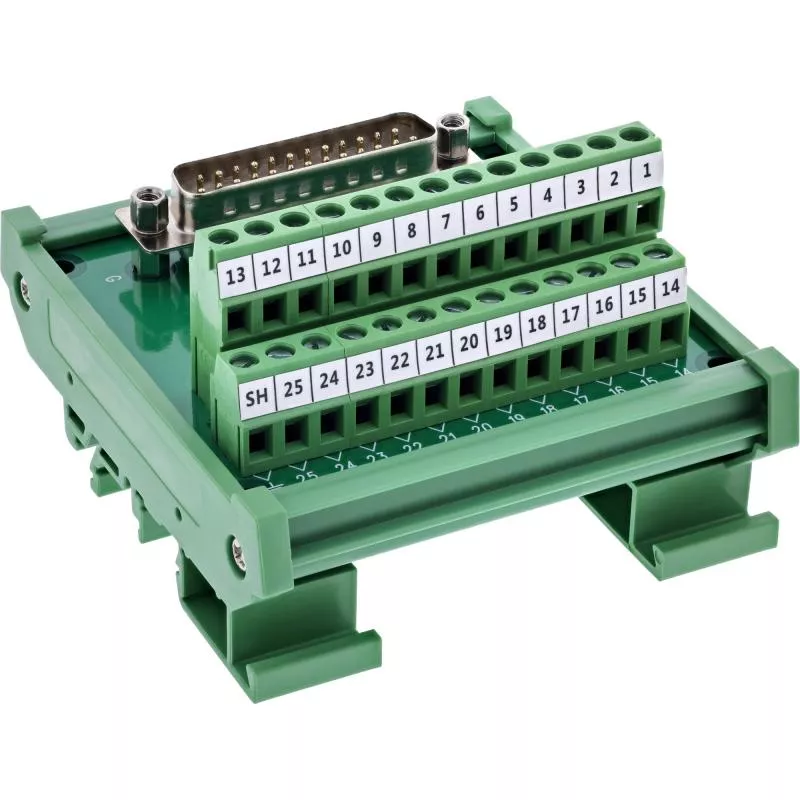

✔ Nummerierte Schraubklemmen mit Druckplatte für eindeutige Zuordnung
✔ Leiterbereich 18–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm

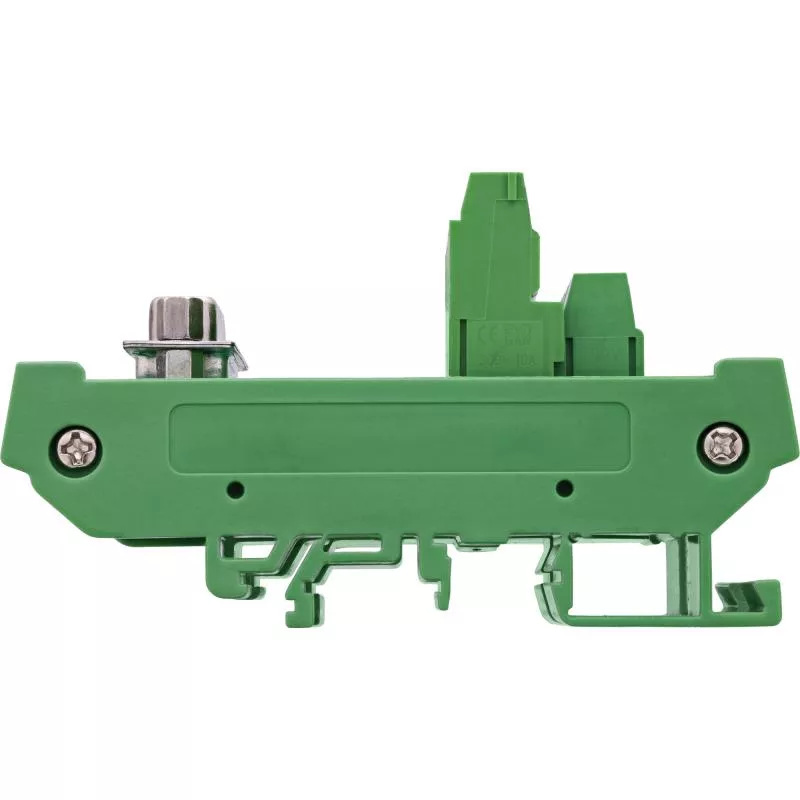

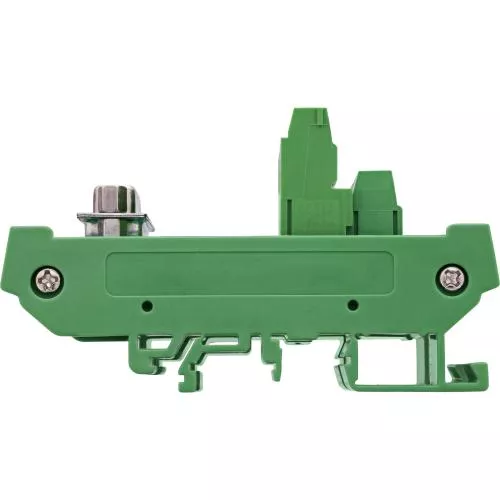

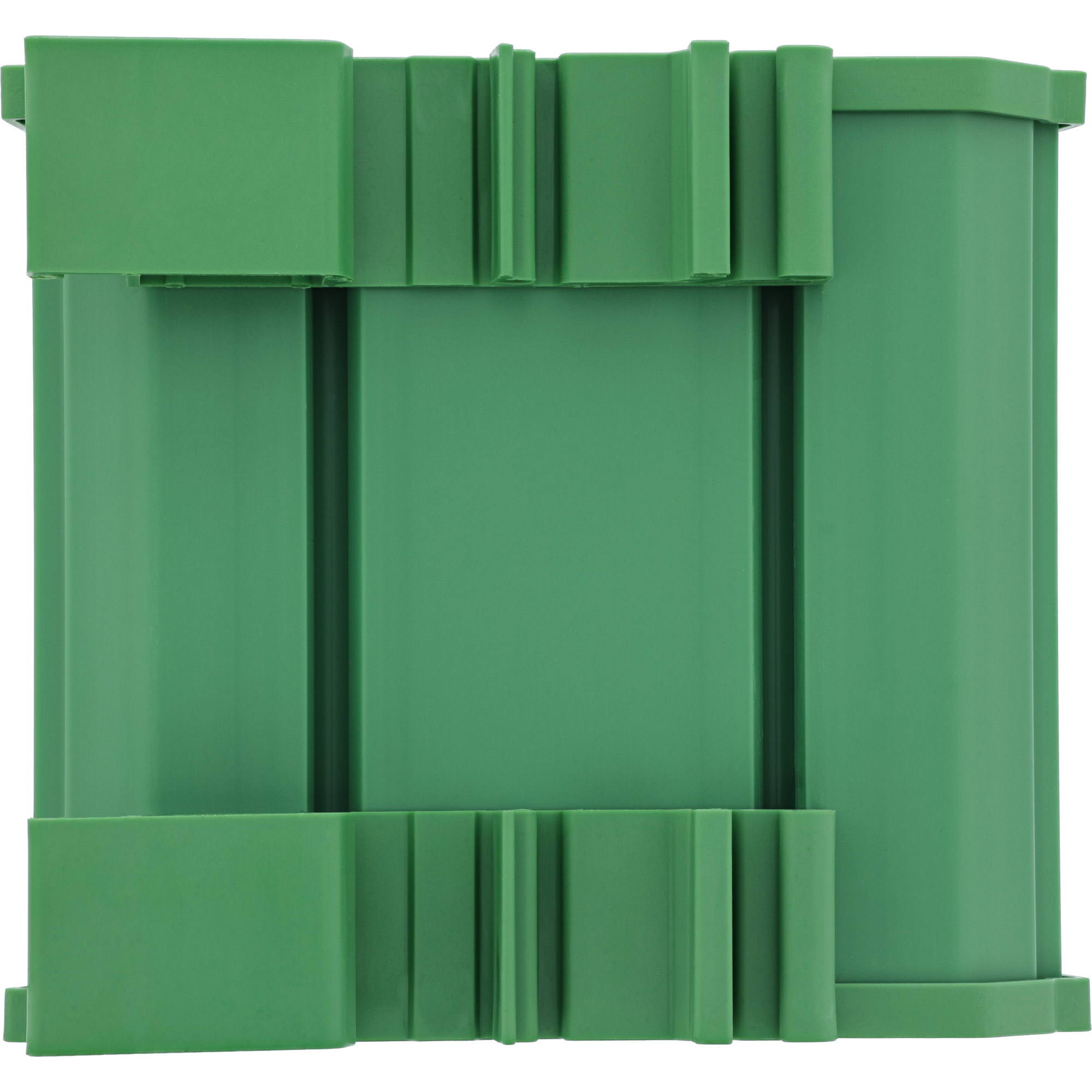

✔ Gehäuse zur direkten Montage auf DIN-Hutschiene (DIN-Rail)
✔ Für Schaltschrankbau, Steuerungssysteme, Prüfstände und Verteileranwendungen
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,7 A pro Pin

Technische Daten

✔ D-Sub 25: Stecker, 2-reihig, Verriegelungsgewinde UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte, nummeriert
✔ Leiterbereich: 18–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,7 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C

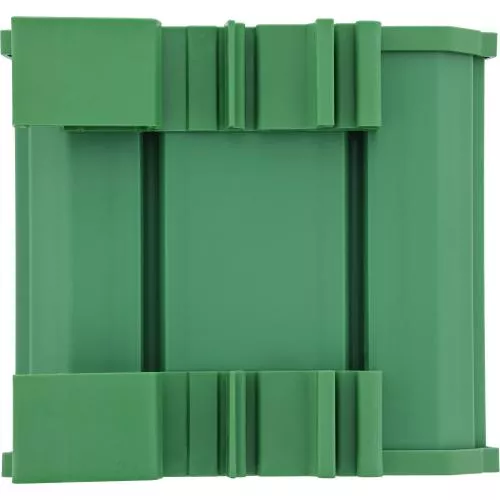

✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Montage: DIN-Hutschiene (DIN-Rail)
✔ Abmessungen: ca. 87 × 79 × 51 mm (H × B × T)
