D-Sub 25 Terminalblock – Stecker – Schraubklemme
Mit diesem flachen Terminalblock wird eine D-Sub-25-Buchse an Gerät oder Kabel direkt auf Einzeladern geführt, etwa für Punkt-zu-Punkt-Verbindungen mit bis zu 25 Leitungen in Automatisierung und Prüfstand.

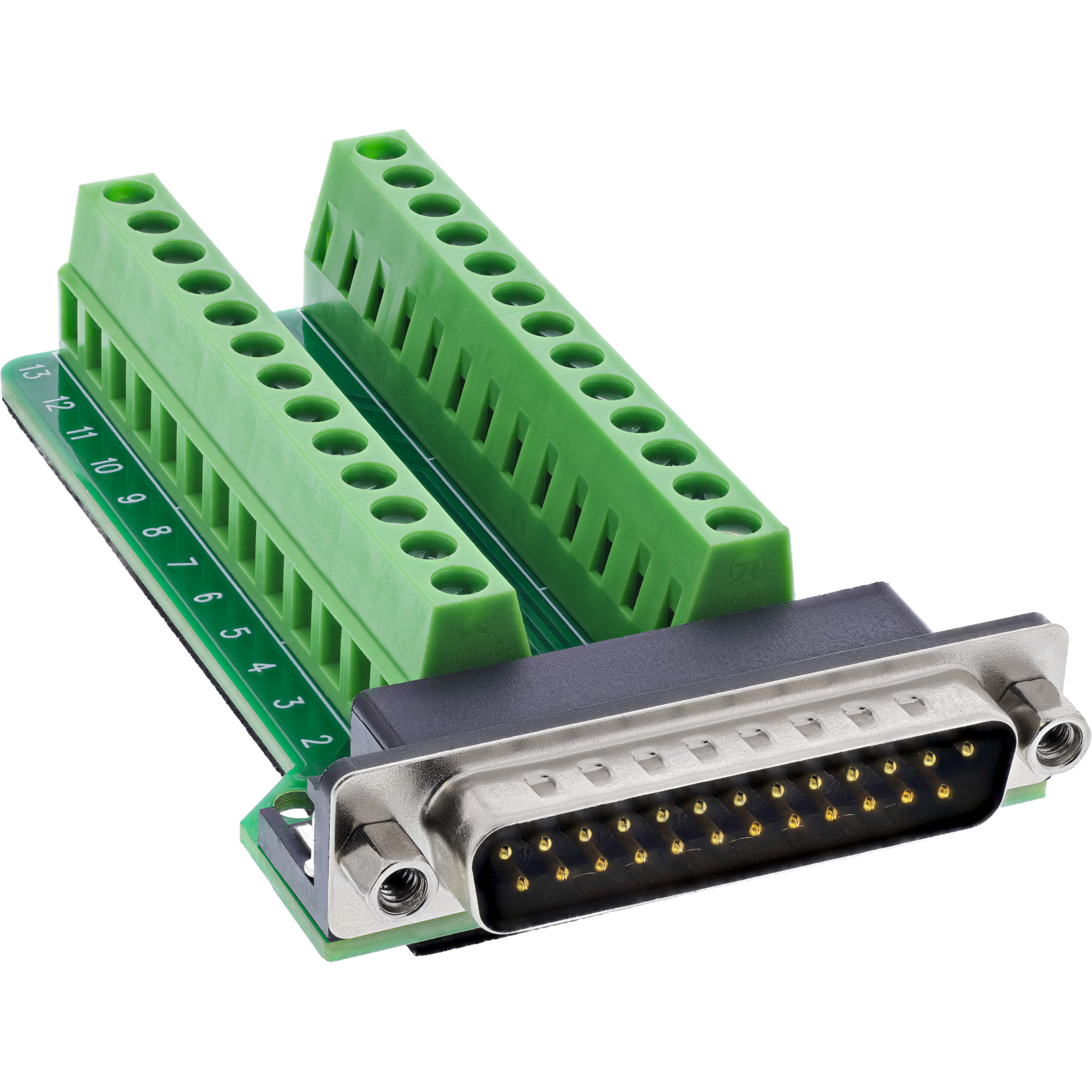

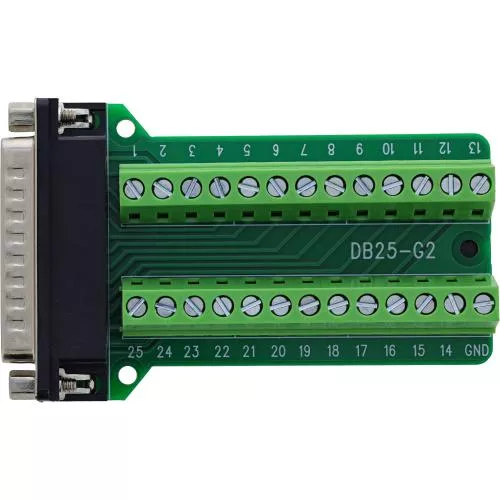

Flacher Terminalblock mit D-Sub-25-Stecker
Das Modul von InLine® legt einen D-Sub-25-Stecker mit Befestigungsgewinde (UNC #4-40) auf Schraubklemmen mit Druckplatte. Angeschlossen werden Adern von 18 bis 26 AWG mit einem Schlitzschraubendreher bis 2,5 mm. Der Stecker wird mit der Buchse der Gegenseite verschraubt und lässt sich wiederholt trennen. Die 2-reihige Ausführung misst ca. 86,5 x 53,3 x 18 mm, zulässig sind 0,7 A pro Pin bei −20 bis +105 °C. Eine EVA-Isolierlage auf der Unterseite schützt bei der Montage auf leitfähigen Flächen.
Eigenschaften im Überblick
- D-Sub-25-Stecker auf Schraubklemmen mit Druckplatte
- Befestigungsgewinde UNC #4-40 zur Verschraubung mit der Buchse
- Anschlussbereich 18–26 AWG
- Nennstrom 0,7 A pro Pin
- Betriebstemperatur −20 bis +105 °C
- Für Automatisierung, Prüfstände und Signalverteilung
Technische Daten
- Anschluss: D-Sub 25 Stecker, 2-reihige Ausführung, mit Befestigungsgewinde (UNC #4-40)
- Anschlusstechnik: Schraubklemme mit Druckplatte
- Anschlussbereich: 18–26 AWG
- Betätigung: Schlitzschraubendreher bis 2,5 mm
- Nennstrom: 0,7 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ bei 300 V DC
- Betriebstemperatur: −20 bis +105 °C
- Isolierlage: EVA-Isolierung auf der Unterseite
- Abmessungen (L x B x H): ca. 86,5 x 53,3 x 18 mm
| Verpackungsvolumen: | 0,0001m³ |
| Herstellerinformation: | INTOS ELECTRONIC AG Siemensstrasse 11 35394 Gießen Deutschland service@inline-info.com |
| Im Angebot: | Nein |
| Stark reduziert: | Nein |
| Hersteller-Nr.: | 92502F |
| Seite A: | D-Sub 25 Stecker |
| Artikel Breite: | 5,30cm |
| Artikel Höhe: | 1,80cm |
| Artikel Länge: | 8,70cm |
| Hersteller: | InLine® |
| Höhe Verpackung: | 0,018m |
| Länge Verpackung: | 0,165m |
| Breite Verpackung: | 0,100m |
| Ursprungsland: | China |
| Netto-Gewicht: | 0,053kg |
| EAN Code: | 4043718346059 |
| Zolltarifnummer: | 8536699099 |
| Gewicht: | 0,056kg |
