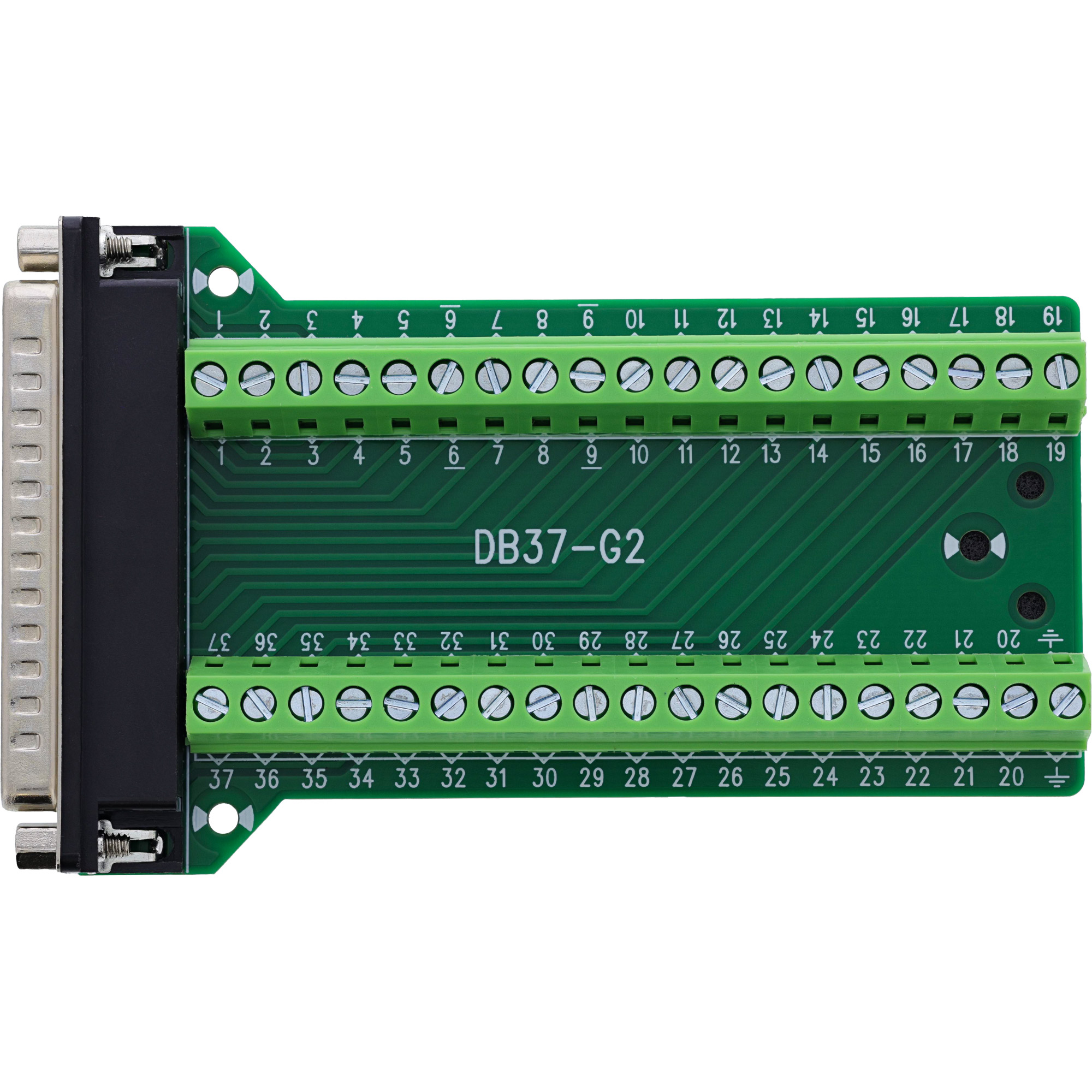

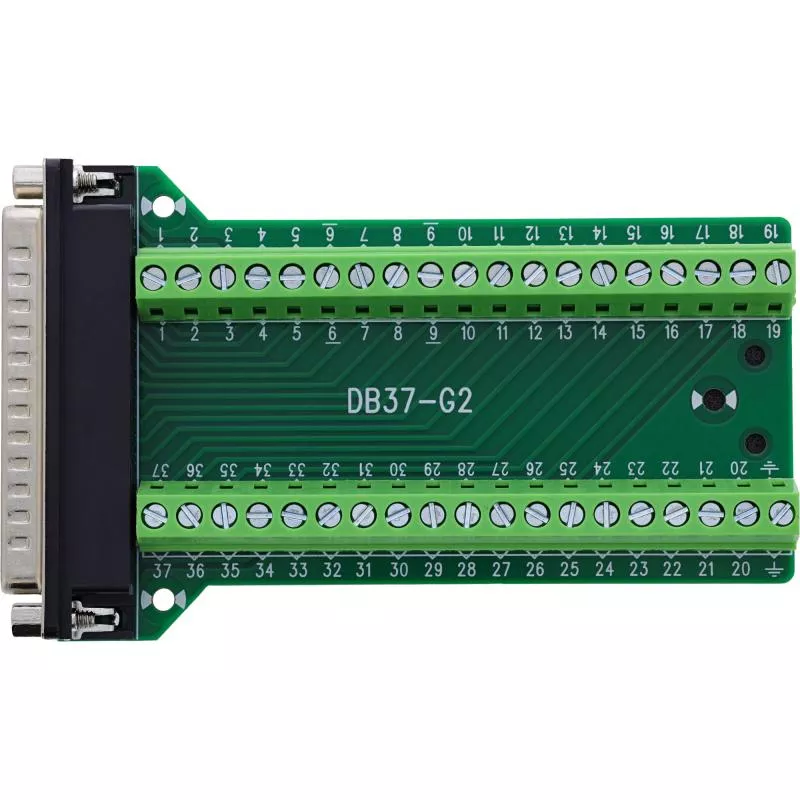

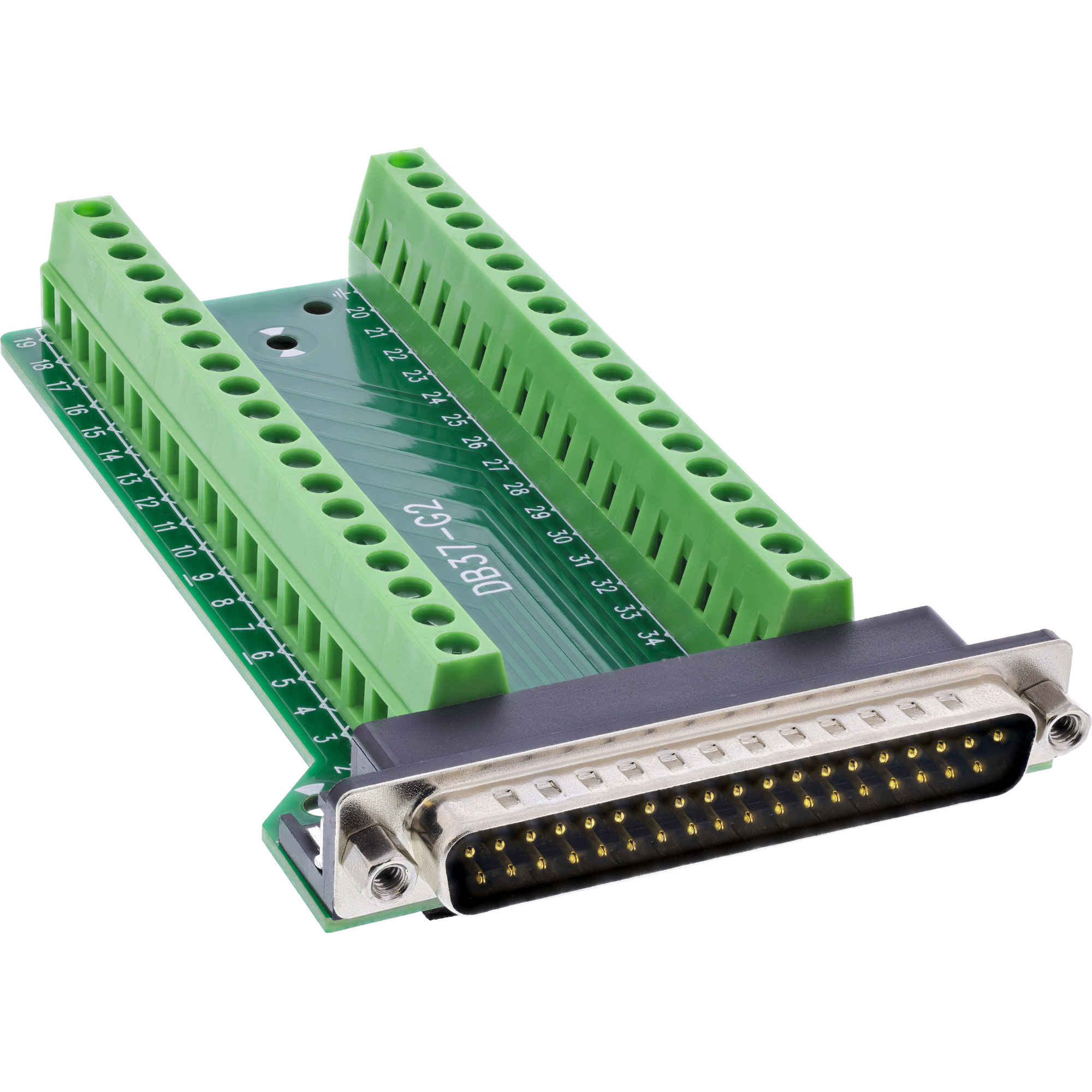

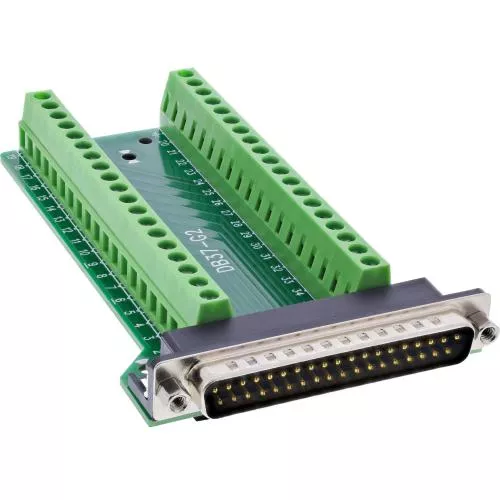

D-Sub 37 Terminalblock, Stecker, 2-reihig, seitliche Schraubklemme

Für Signalverdrahtung mit hoher Anschlussdichte konzipiert, führt dieser D-Sub 37 Terminalblock (2-reihiger Stecker) die Kontakte auf seitlich angeordnete Schraubklemmen mit Druckplatte. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Signalverteilungen, Prüfplätze, Steuergeräte oder temporäre Messsysteme, wenn viele Adern auf einer Ebene und bei geringer Einbautiefe aufgelegt werden sollen.

D-Sub 37 Stecker auf seitliche Schraubklemmen – 2-reihig, platzsparend in der Tiefe

Die 37 Klemmen sind seitlich nebeneinander angeordnet und unterstützen Leiter im Bereich 18–26 AWG. Die Betätigung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm. Für eine stabile Steckerverbindung ist der Stecker mit Befestigungsgewinden (UNC #4-40) ausgestattet und lässt sich zuverlässig mit passenden D-Sub-37 Buchsen verriegeln. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ D-Sub 37 Stecker, 2-reihig, Befestigungsgewinde UNC #4-40
✔ Seitlich angeordnete Schraubklemmen mit Druckplatte, 37 Anschlüsse
✔ Leiterbereich 18–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Ideal bei beengter Tiefe und vielen Signalen auf einer Ebene
✔ Für Signalverteilung, Prüfaufbau, Service, Steuergeräte und Messsysteme
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,8 A pro Pin

Technische Daten

✔ D-Sub 37: Stecker, 2-reihig, Verriegelungsgewinde UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte, seitlich angeordnet
✔ Leiterbereich: 18–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,8 A pro Pin
✔ Max. Betriebsspannung: 70 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Abmessungen: ca. 115,2 × 70 × 43 mm (L × H × T)
