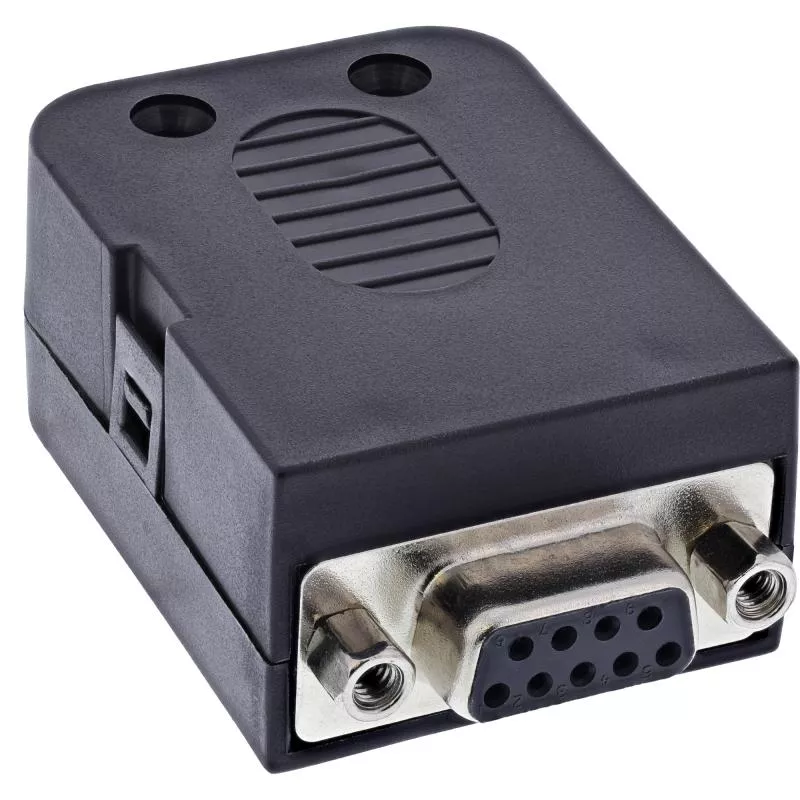

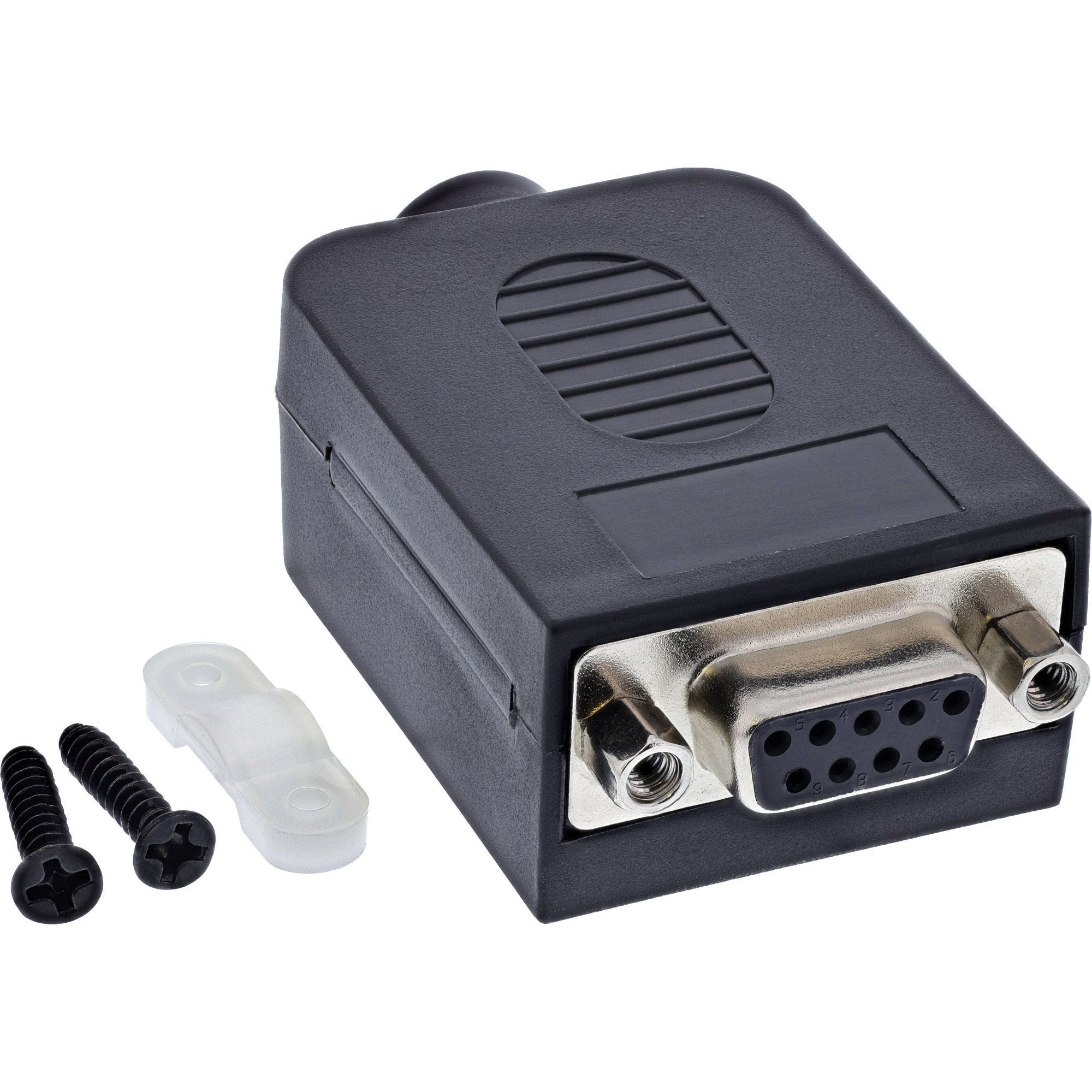

D-Sub 9 Breakout-Terminalblock – Buchse – Schraubklemme, Befestigungsgewinde
Temporäre Signalabgriffe bei Inbetriebnahme und Prototyping, aber auch feste Verdrahtungen ohne Gehäuse lassen sich mit diesem offenen Breakout-Terminalblock umsetzen. Seine Schraubklemmen liegen seitlich und sind gut zugänglich, wenn eine D-Sub-9-Schnittstelle auf Einzeladern geführt werden soll.

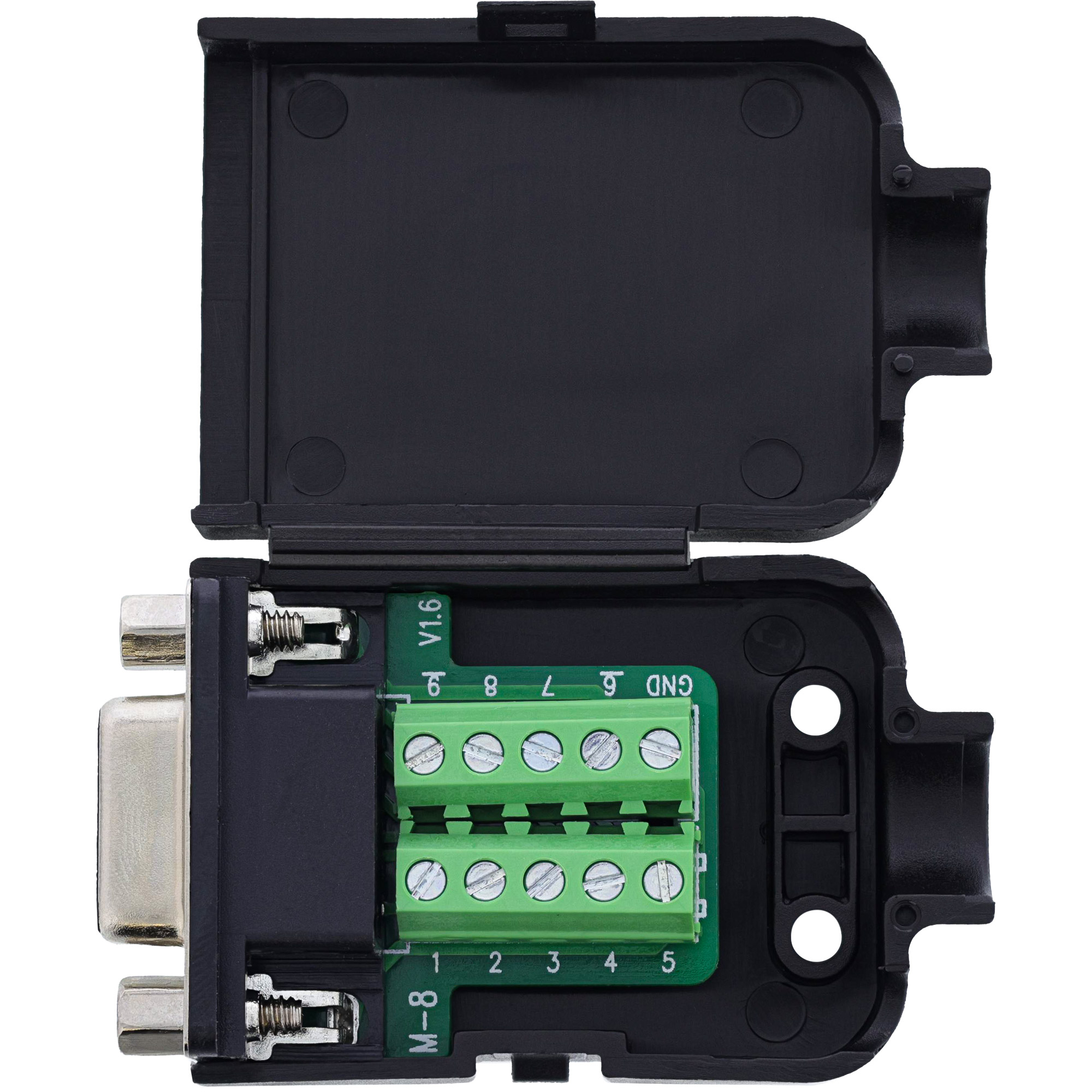

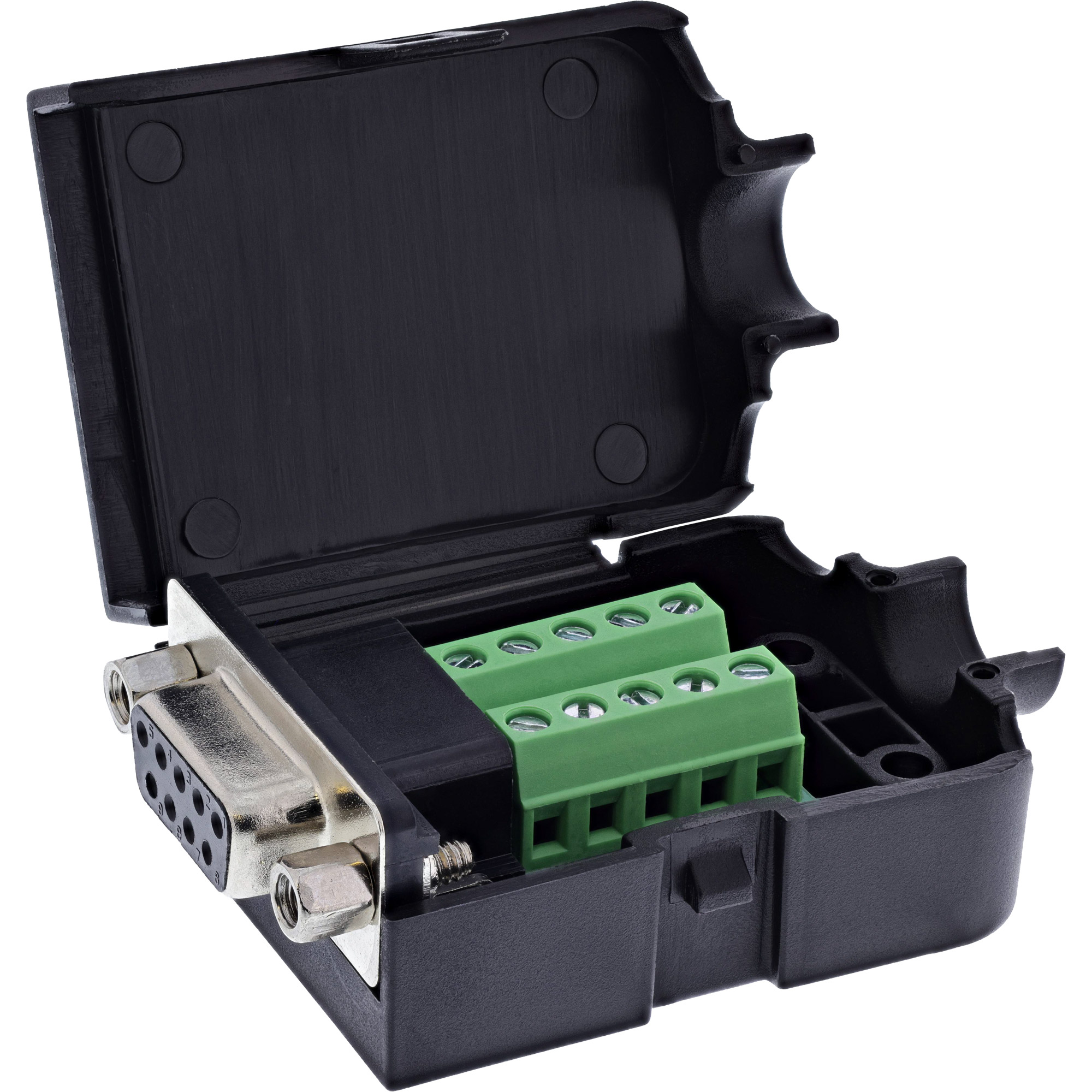

Breakout-Adapter mit D-Sub-9-Buchse und seitlichen Klemmen
Der Breakout-Adapter von InLine® trägt eine D-Sub-9-Buchse mit Befestigungsgewinde (UNC #4-40), an dem der Gegenstecker verschraubt wird. Die seitlichen Schraubklemmen mit Druckplatte nehmen Adern von 18 bis 26 AWG auf und werden mit einem Schlitzschraubendreher bis 2,5 mm betätigt. Pro Pin sind 0,8 A zulässig, zwischen zwei Signalen 100 V, der Temperaturbereich reicht von −20 bis +105 °C. Mit ca. 57,7 x 34,4 x 21 mm ist er kürzer als die Ausführung mit Rändelschrauben. Eine EVA-Isolierlage auf der Unterseite trennt ihn von leitfähigen Flächen.
Eigenschaften im Überblick
- D-Sub-9-Buchse im offenen Breakout-Design
- Befestigungsgewinde UNC #4-40 zur Steckerverriegelung
- Seitliche Schraubklemmen mit Druckplatte für 18–26 AWG
- Nennstrom 0,8 A pro Pin
- Betriebstemperatur −20 bis +105 °C
- Für Inbetriebnahme, Prototyping und mobile Diagnose
Technische Daten
- Anschluss: D-Sub 9 Buchse, Breakout-Design, mit Befestigungsgewinde (UNC #4-40)
- Anschlusstechnik: Schraubklemme mit Druckplatte, seitlich
- Anschlussbereich: 18–26 AWG
- Betätigung: Schlitzschraubendreher bis 2,5 mm
- Nennstrom: 0,8 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ bei 300 V DC
- Betriebstemperatur: −20 bis +105 °C
- Isolierlage: EVA-Isolierung auf der Unterseite
- Abmessungen (L x B x H): ca. 57,7 x 34,4 x 21 mm
| Verpackungsvolumen: | 0,0001m³ |
| Herstellerinformation: | INTOS ELECTRONIC AG Siemensstrasse 11 35394 Gießen Deutschland service@inline-info.com |
| Im Angebot: | Nein |
| Stark reduziert: | Nein |
| Hersteller-Nr.: | 92501H |
| Seite A: | D-Sub 9 Buchse |
| Variante: | Ohne Rändelschraube |
| Artikel Breite: | 3,40cm |
| Artikel Höhe: | 2,10cm |
| Artikel Länge: | 5,70cm |
| Hersteller: | InLine® |
| Höhe Verpackung: | 0,022m |
| Länge Verpackung: | 0,165m |
| Breite Verpackung: | 0,100m |
| Ursprungsland: | China |
| Netto-Gewicht: | 0,025kg |
| EAN Code: | 4043718345922 |
| Zolltarifnummer: | 8536699099 |
| Gewicht: | 0,028kg |
