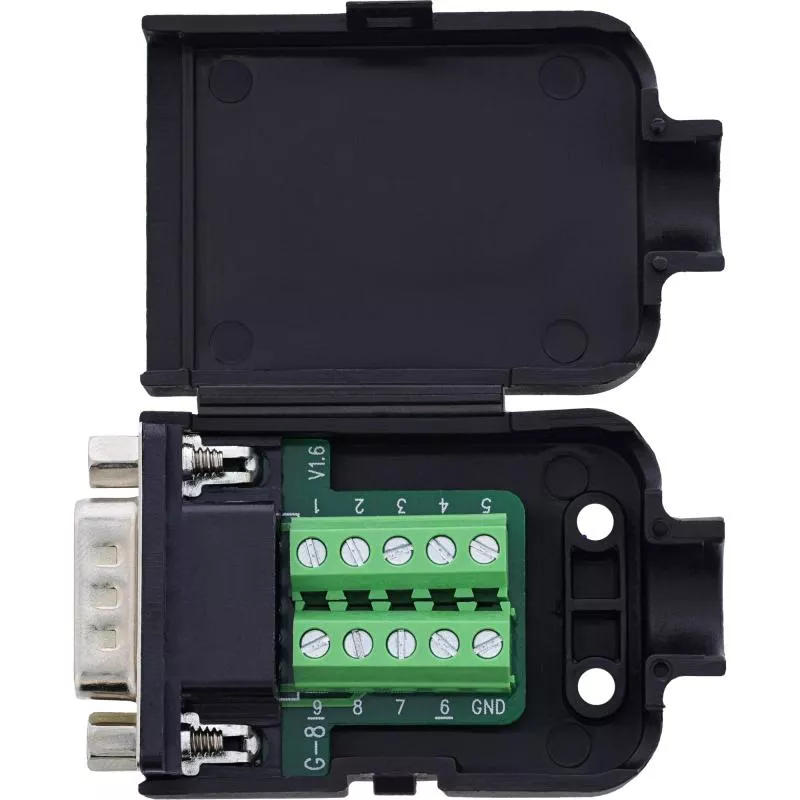

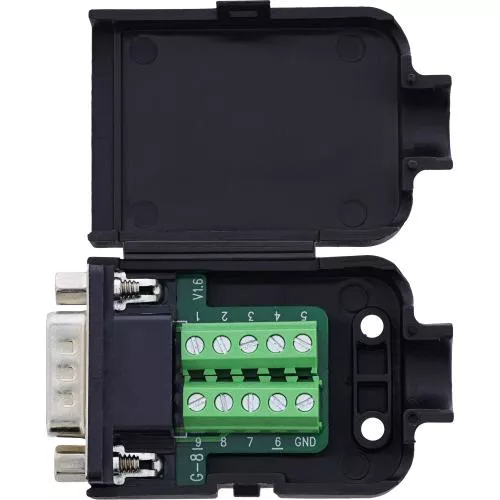

D-Sub 9 Breakout-Terminalblock – Stecker – Schraubklemme, Befestigungsgewinde
In Prototypen, Testaufbauten und Steuerungsprojekten wird eine D-Sub-9-Buchse oft zunächst provisorisch auf Einzeladern geführt, bevor ein konfektioniertes Kabel feststeht. Dieser offene Breakout-Adapter mit Stecker und seitlichen Schraubklemmen übernimmt das ohne Löten.
Breakout-Adapter mit D-Sub-9-Stecker und seitlichen Klemmen

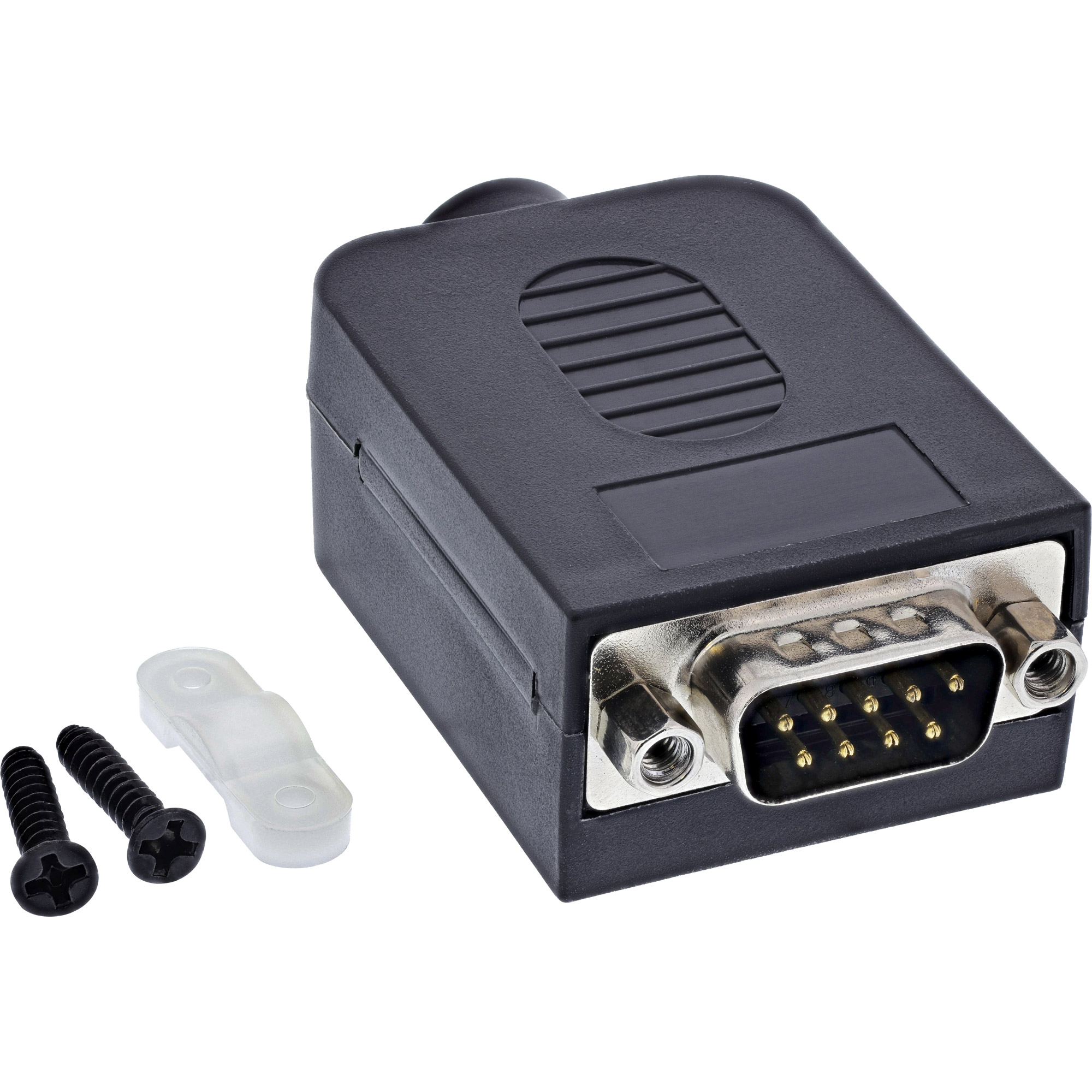

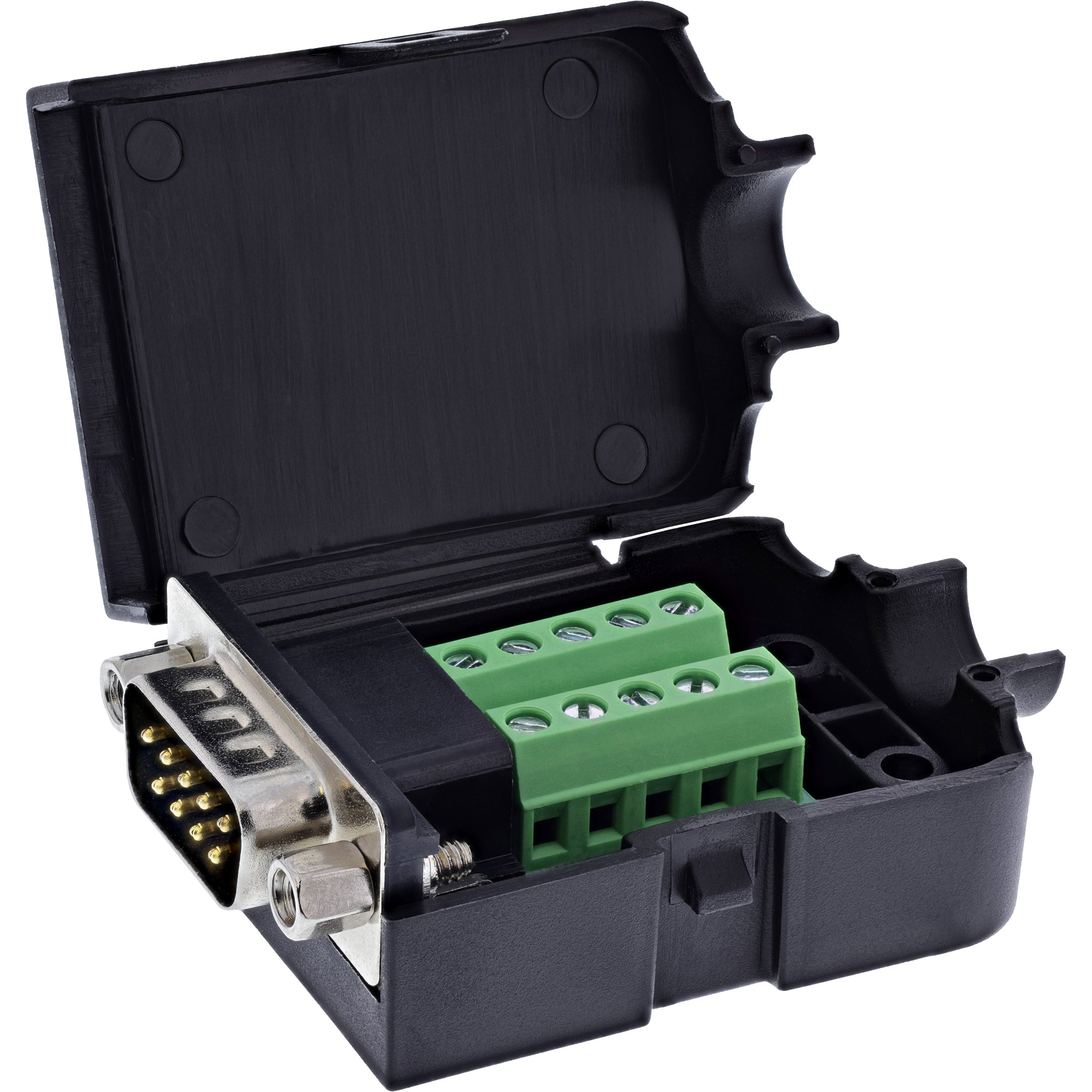

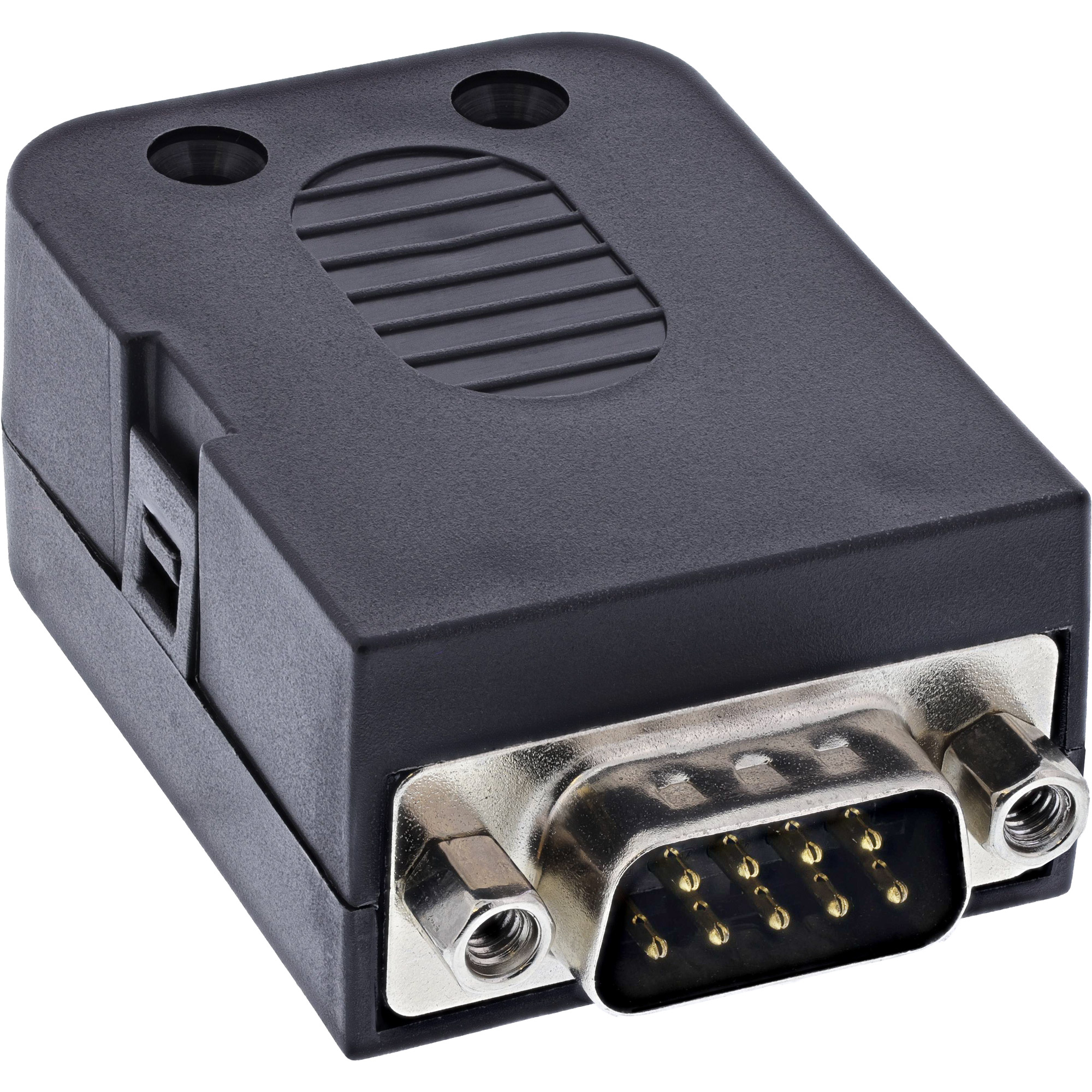

Der offene Breakout-Terminalblock von InLine® hat einen D-Sub-9-Stecker mit Befestigungsgewinde (UNC #4-40), über das er mit passenden Buchsen verschraubt wird. Die Schraubklemmen mit Druckplatte liegen seitlich und nehmen Adern von 18 bis 26 AWG auf, betätigt mit einem Schlitzschraubendreher bis 2,5 mm. Ausgelegt ist der Adapter für 0,8 A pro Pin, 100 V zwischen zwei Signalen und −20 bis +105 °C. Mit ca. 57,7 x 34,4 x 21 mm baut er kürzer als die Variante mit Rändelschrauben; eine EVA-Isolierlage auf der Unterseite schützt bei der Montage auf leitfähigen Flächen.
Eigenschaften im Überblick
- D-Sub-9-Stecker im offenen Breakout-Design
- Befestigungsgewinde UNC #4-40 zur Verschraubung mit der Buchse
- Seitliche Schraubklemmen mit Druckplatte für 18–26 AWG
- Nennstrom 0,8 A pro Pin
- Betriebstemperatur −20 bis +105 °C
- Für Testaufbauten, Steuerungsprojekte und Feldinbetriebnahme
Technische Daten
- Anschluss: D-Sub 9 Stecker, Breakout-Design, mit Befestigungsgewinde (UNC #4-40)
- Anschlusstechnik: Schraubklemme mit Druckplatte, seitlich
- Anschlussbereich: 18–26 AWG
- Betätigung: Schlitzschraubendreher bis 2,5 mm
- Nennstrom: 0,8 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ bei 300 V DC
- Betriebstemperatur: −20 bis +105 °C
- Isolierlage: EVA-Isolierung auf der Unterseite
- Abmessungen (L x B x H): ca. 57,7 x 34,4 x 21 mm
| Verpackungsvolumen: | 0,0001m³ |
| Herstellerinformation: | INTOS ELECTRONIC AG Siemensstrasse 11 35394 Gießen Deutschland service@inline-info.com |
| Im Angebot: | Nein |
| Stark reduziert: | Nein |
| Hersteller-Nr.: | 92501J |
| Seite A: | D-Sub 9 Stecker |
| Variante: | Ohne Rändelschraube |
| Artikel Breite: | 3,40cm |
| Artikel Höhe: | 2,10cm |
| Artikel Länge: | 5,70cm |
| Hersteller: | InLine® |
| Höhe Verpackung: | 0,020m |
| Länge Verpackung: | 0,165m |
| Breite Verpackung: | 0,100m |
| Ursprungsland: | China |
| Netto-Gewicht: | 0,025kg |
| EAN Code: | 4043718345946 |
| Zolltarifnummer: | 8536699099 |
| Gewicht: | 0,028kg |
