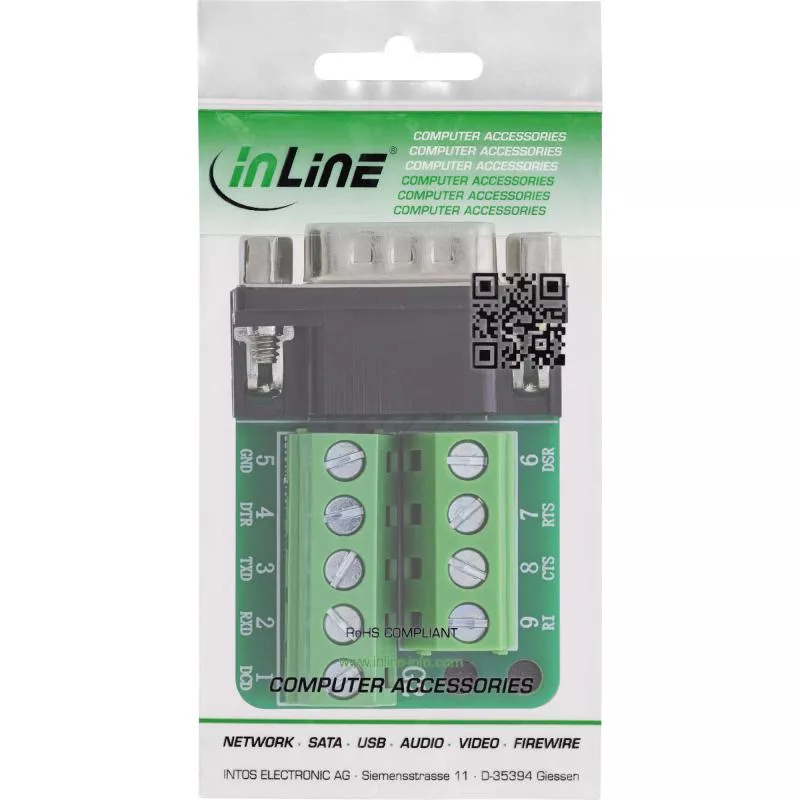

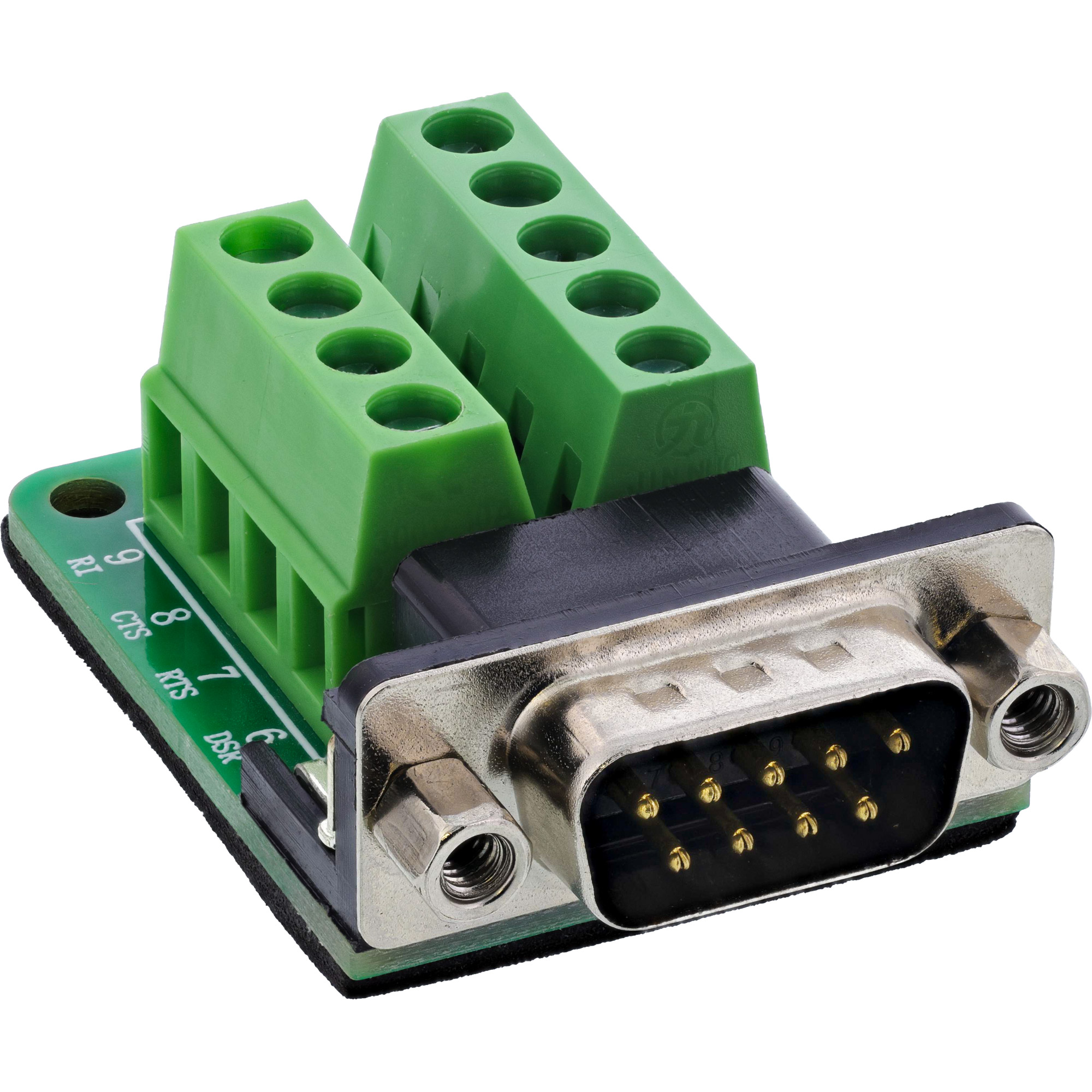

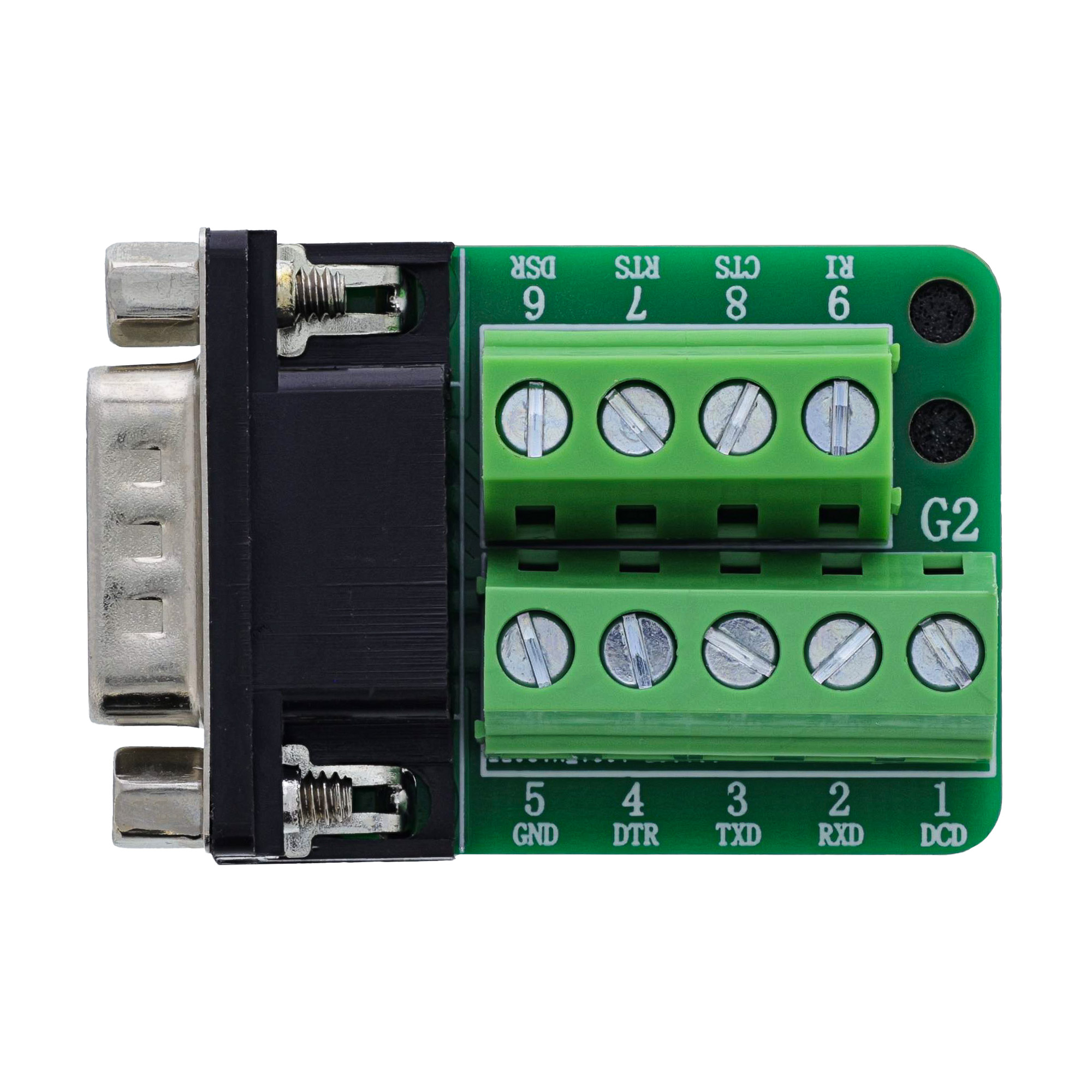

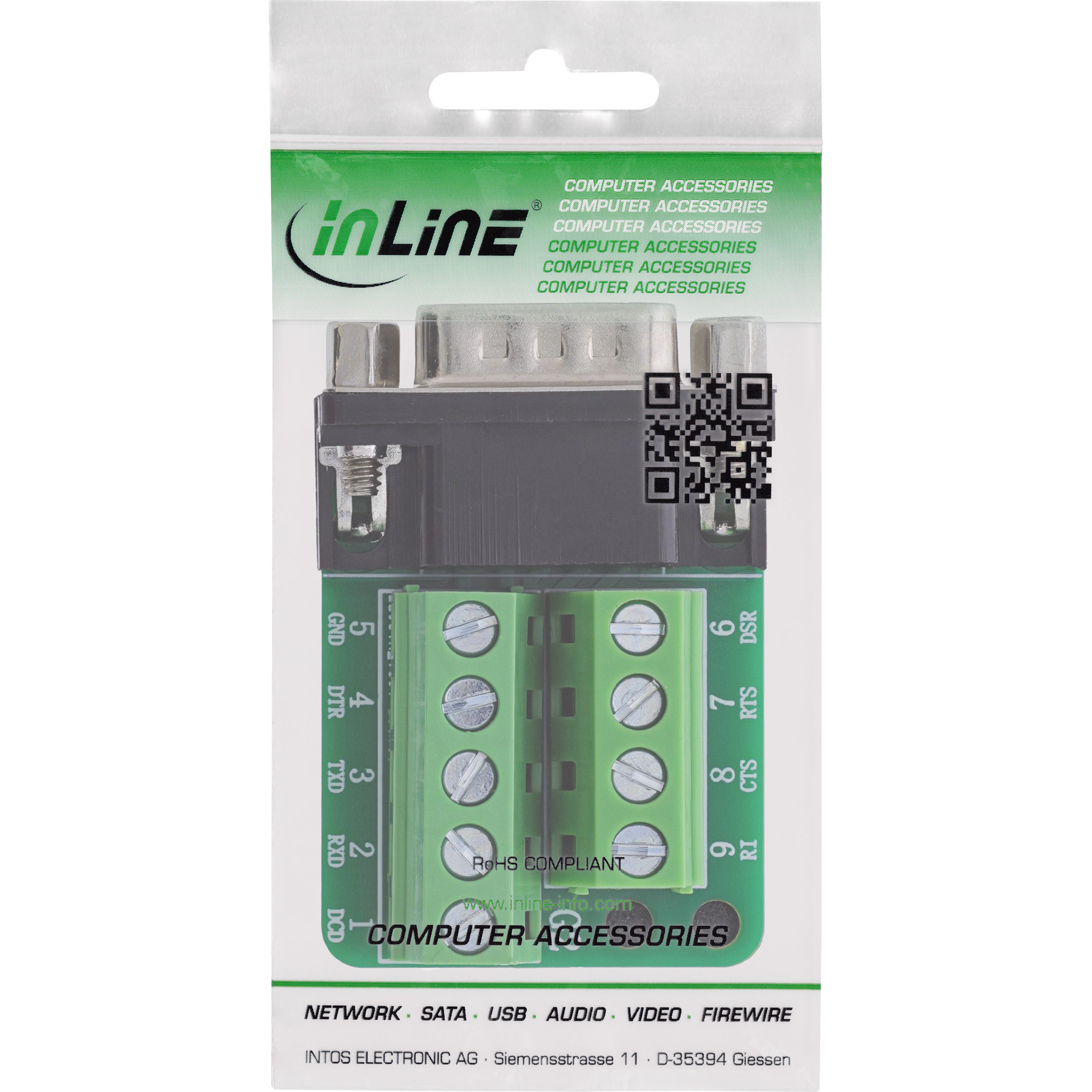

D-Sub 9 Stecker Terminalblock, 2-reihig, Schraubklemme, 5,0 mm Raster

Als kompakter Anschlussblock für serielle Signale verbindet dieser D-Sub 9 Stecker (2-reihig) von InLine® die Kontakte direkt mit einer Schraubklemme – ideal für Schaltschrankbau, Automatisierung sowie mobile Test- und Serviceeinsätze, bei denen eine verlässliche Verdrahtung und sichere Steckverriegelung gefragt ist.

✔ Anschluss: D-Sub 9 Stecker (2-reihig) mit Schraubsicherung
✔ Schraubklemme, Raster 5,0 mm
✔ Leiterbereich: 12–22 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Abmessungen: ca. 45,5 × 31 × 16 mm (L × B × H)

D-Sub 9 Stecker auf Schraubklemme – kompakt verdrahten, sicher verschrauben

Der D-Sub 9 Terminalblock (2-reihig) ermöglicht die direkte, verlötfrei Verdrahtung von bis zu 9 Signalen über Schraubklemmen. Einzeladern im Bereich 12–22 AWG werden über das 5,0-mm-Raster sicher kontaktiert und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher bis 2,5 mm Klingenbreite befestigen.

Die integrierte Schraubsicherung am D-Sub-Stecker sorgt für eine stabile, vibrationssichere Verbindung zur passenden Buchse – praktisch bei bewegten Anwendungen oder häufigem Stecken. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auch auf leitfähigen Flächen und reduziert das Risiko unbeabsichtigter Kontaktierungen.

Produkteigenschaften

✔ D-Sub 9 Stecker, 2-reihig, mit integrierter Schraubsicherung
✔ Schraubklemmen für verlötfrei Verdrahtung, Raster 5,0 mm
✔ Leiterbereich 12–22 AWG, Bedienung per Schlitzschraubendreher ≤ 2,5 mm
✔ Kompakte Bauform für dichte Verdrahtungen und platzkritische Einbauten
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ @ 300 V DC, Nennstrom 1,0 A pro Pin

Technische Daten

✔ D-Sub 9: Stecker, 2-reihig, mit integrierter Schraubsicherung
✔ Anschlusstechnik: Schraubklemme, Rastermaß 5,0 mm
✔ Anschlussbereich: 12–22 AWG
✔ Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
✔ Abmessungen: ca. 45,5 × 31 × 16 mm (L × B × H)
