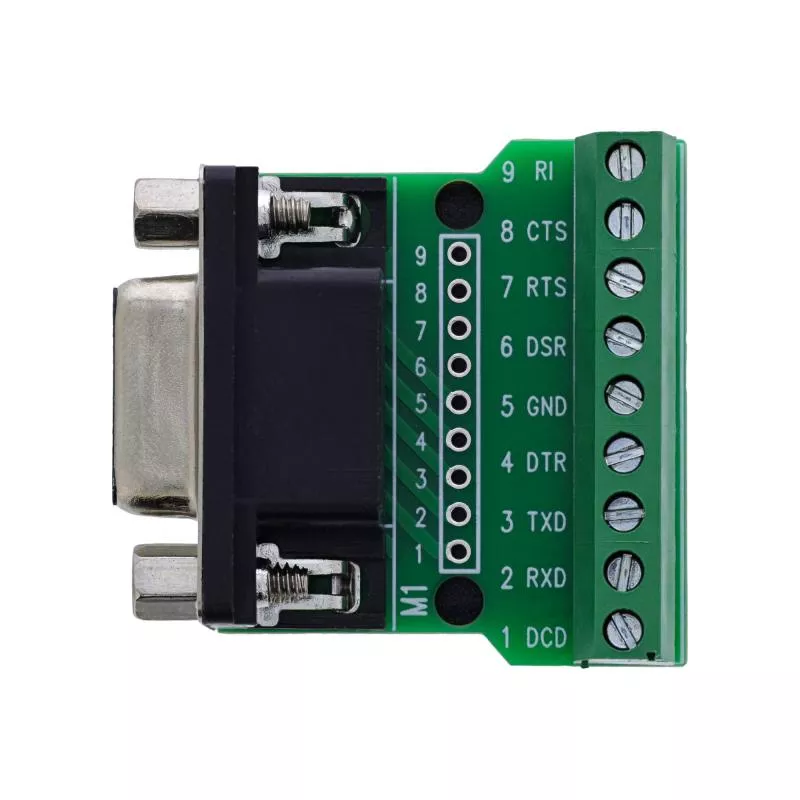

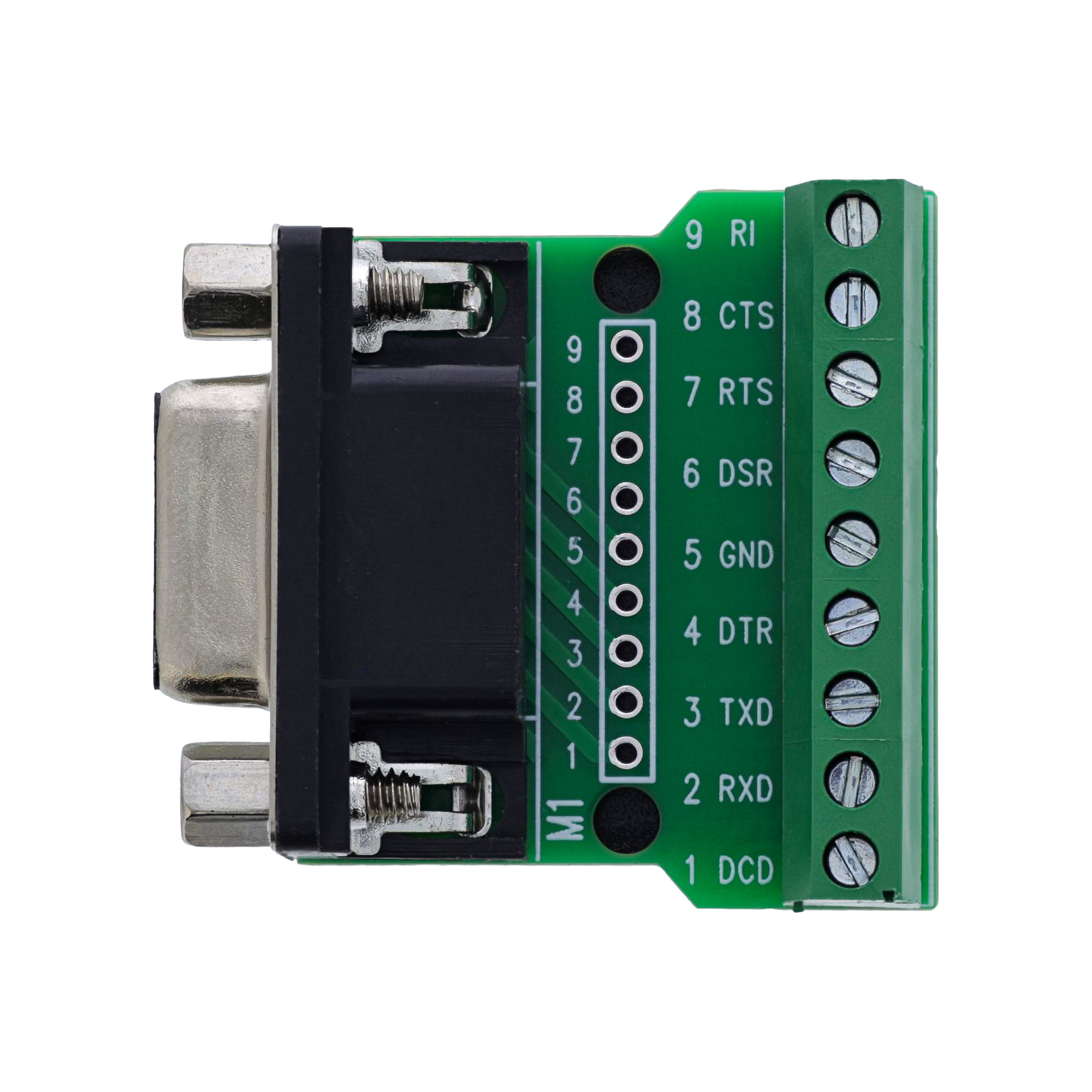

D-Sub 9 Terminalblock, Buchse, Schraubklemme, mit Schraubsicherung

Für serielle Signalverdrahtung in Service, Inbetriebnahme und Schaltschrank konzipiert, verbindet dieser Terminalblock eine D-Sub 9 Buchse direkt mit Schraubklemmen. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Anwendungen, bei denen eine robuste, verlötfreie Verdrahtung mit sicherer Steckerverriegelung gefragt ist.

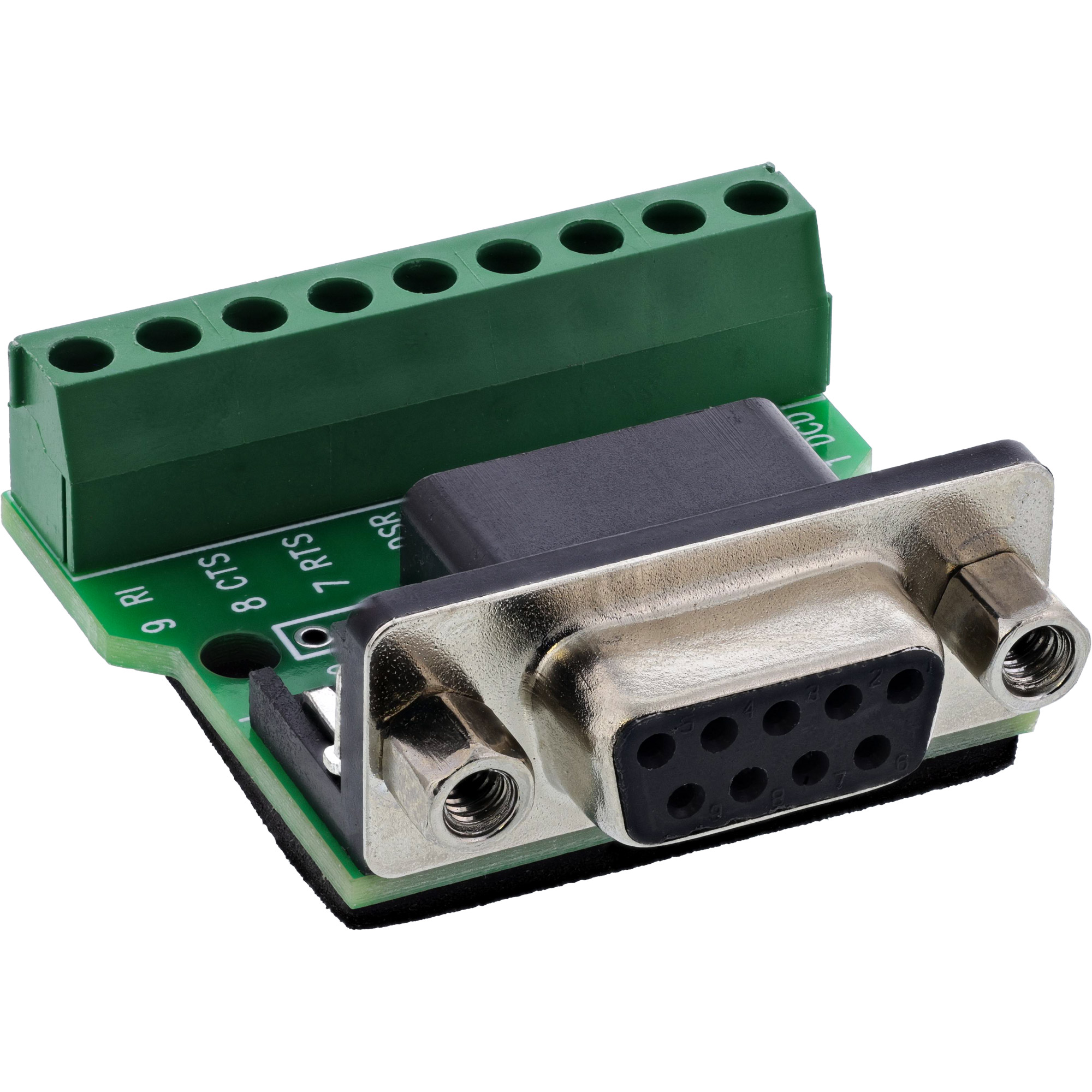

D-Sub 9 Buchse auf Schraubklemme – mit integrierter Schraubsicherung

Die Schraubklemmen im Rastermaß 3,96 mm unterstützen Leiter im Bereich 18–24 AWG und werden mit einem Schlitzschraubendreher ≤ 2 mm betätigt. Über die integrierte Schraubsicherung wird der Gegenstecker mechanisch stabil fixiert – hilfreich bei Vibration, Bewegung oder häufigem Stecken im Serviceeinsatz. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ D-Sub 9 Buchse mit integrierter Schraubsicherung
✔ Schraubklemmen für 18–24 AWG, Rastermaß 3,96 mm
✔ Betätigung mit Schlitzschraubendreher ≤ 2 mm
✔ Für Automatisierung, Maschinen-/Anlagenbau, Schaltschrank und Serviceeinsatz
✔ Kompakte Bauform für platzkritische Installationen
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 1,0 A pro Pin

Technische Daten

✔ Anschluss: D-Sub 9 Buchse, mit Schraubsicherung
✔ Anschlusstechnik: Schraubklemme, Rastermaß 3,96 mm
✔ Leiterbereich: 18–24 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Abmessungen: ca. 38,5 × 32 × 16 mm (L × B × H)
