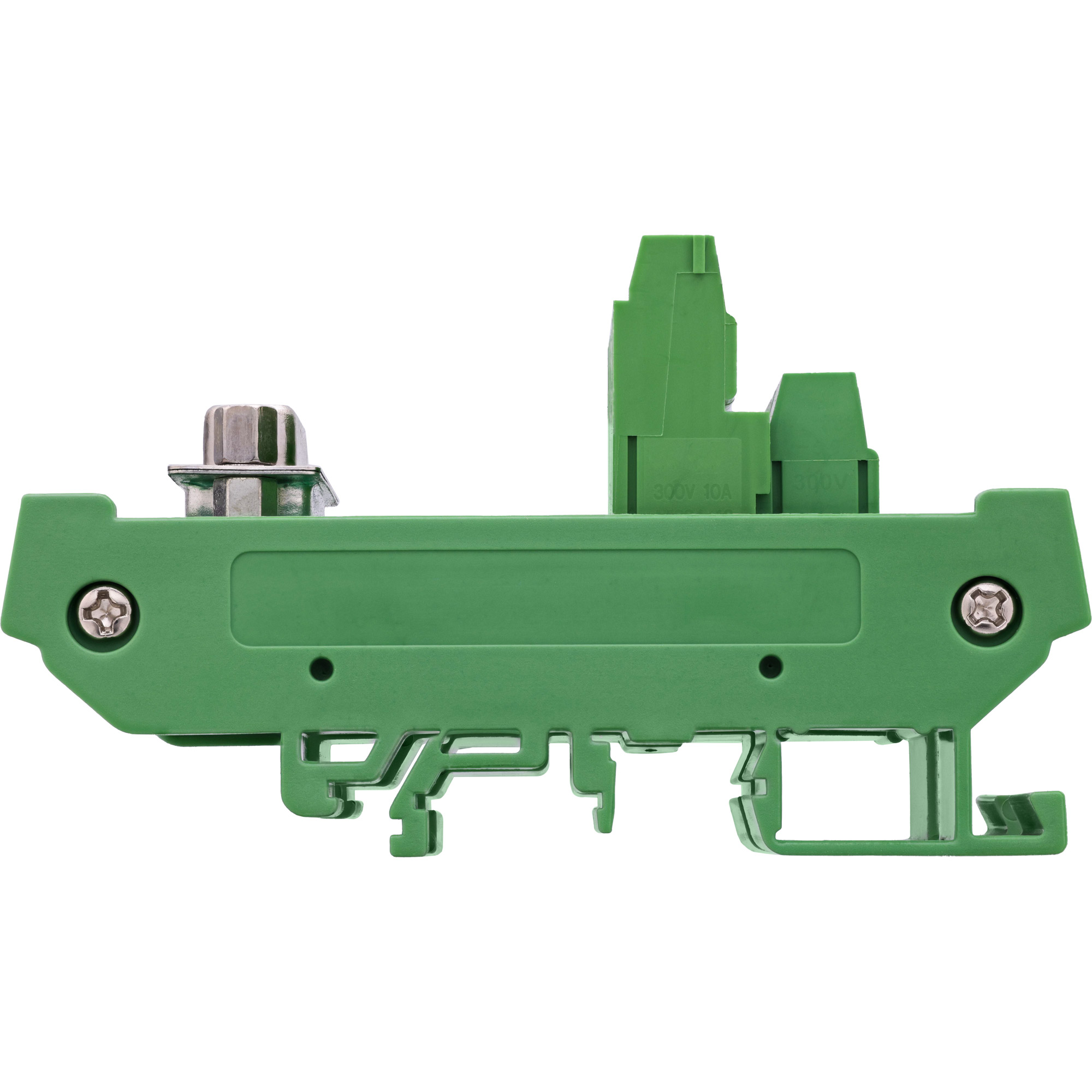

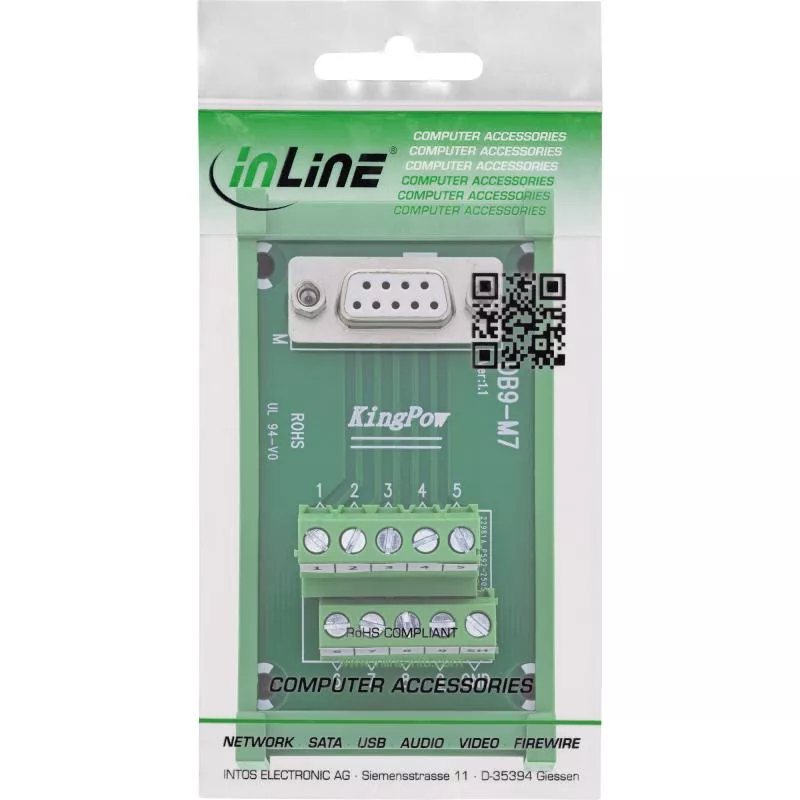

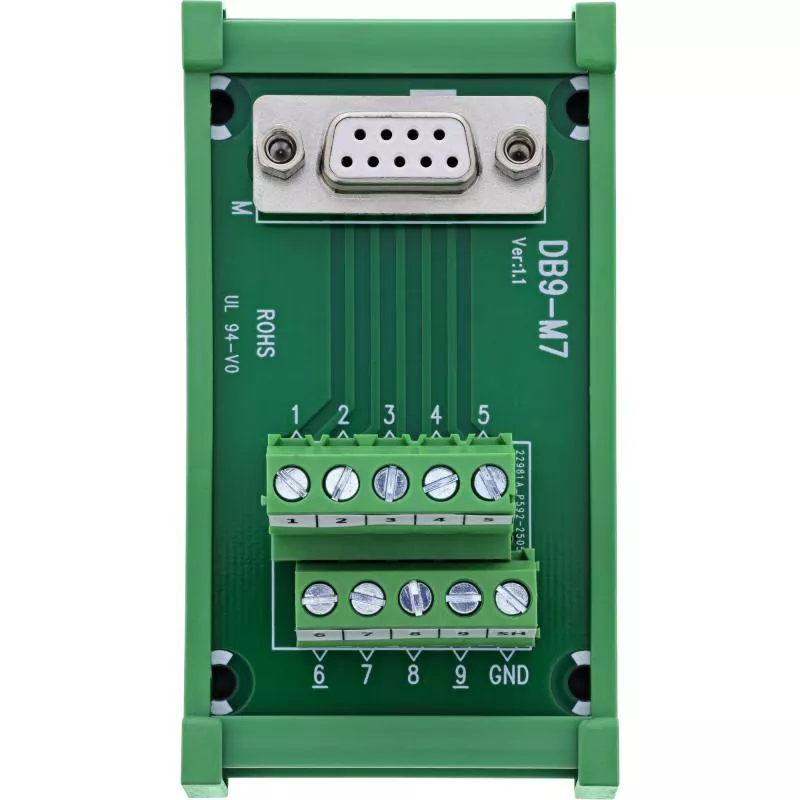

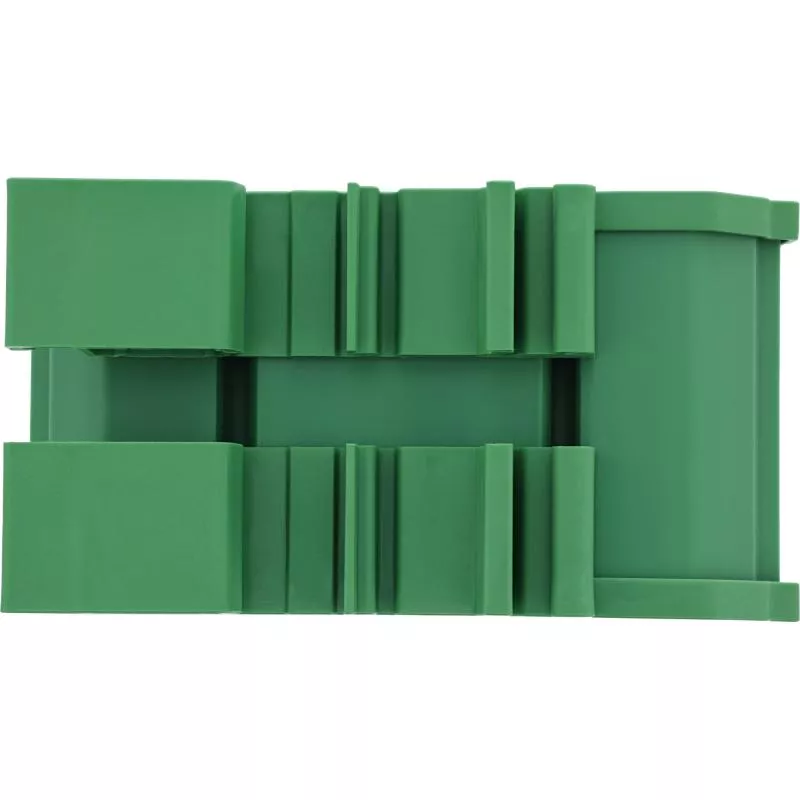

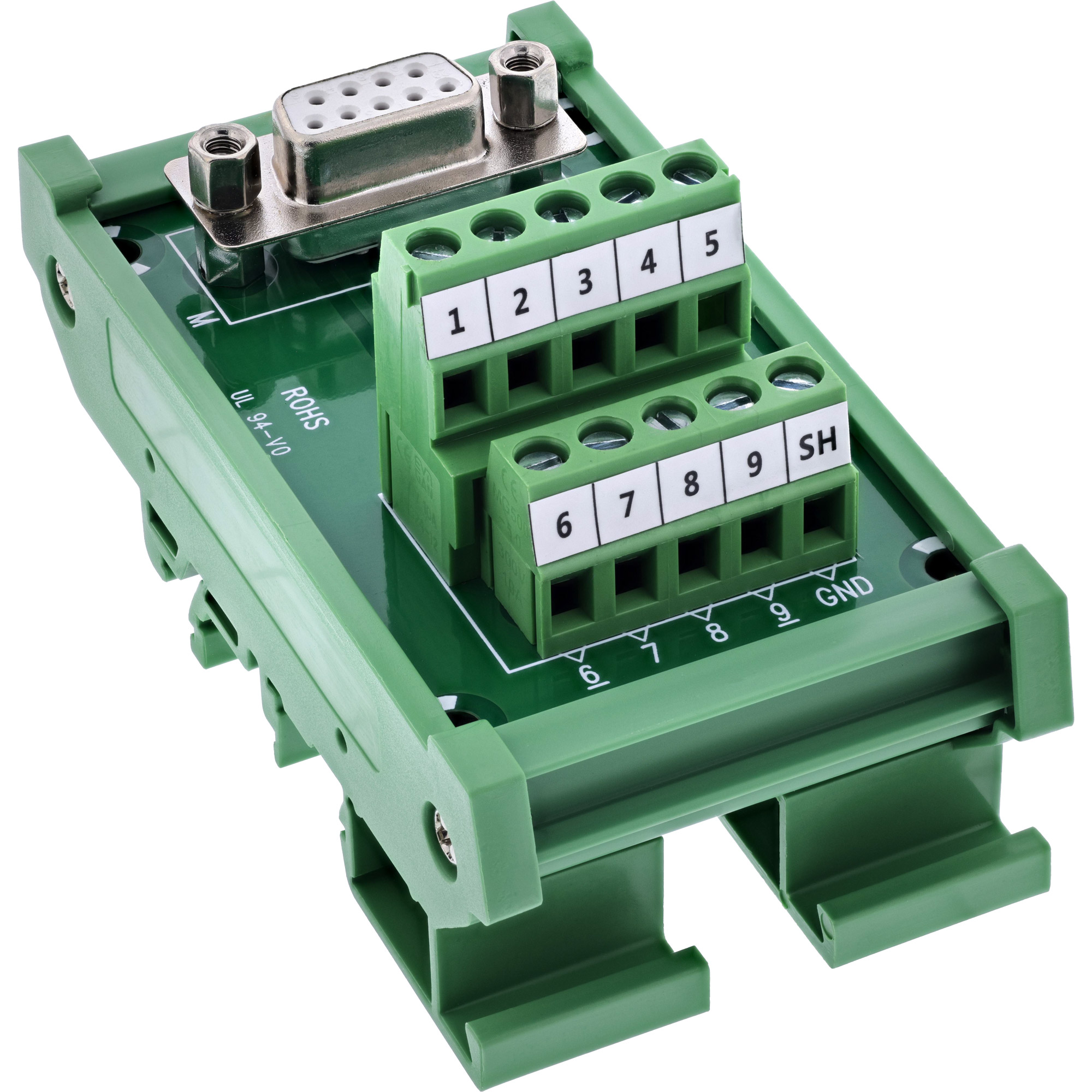

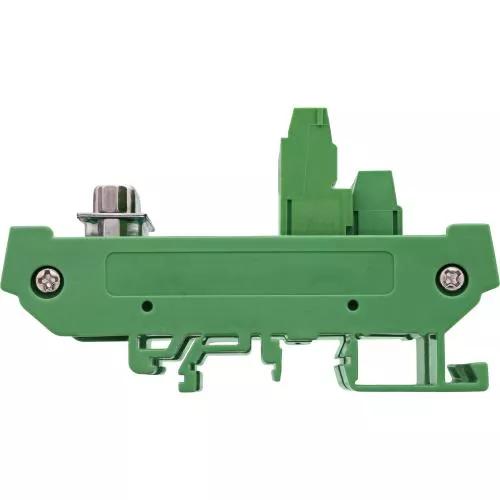

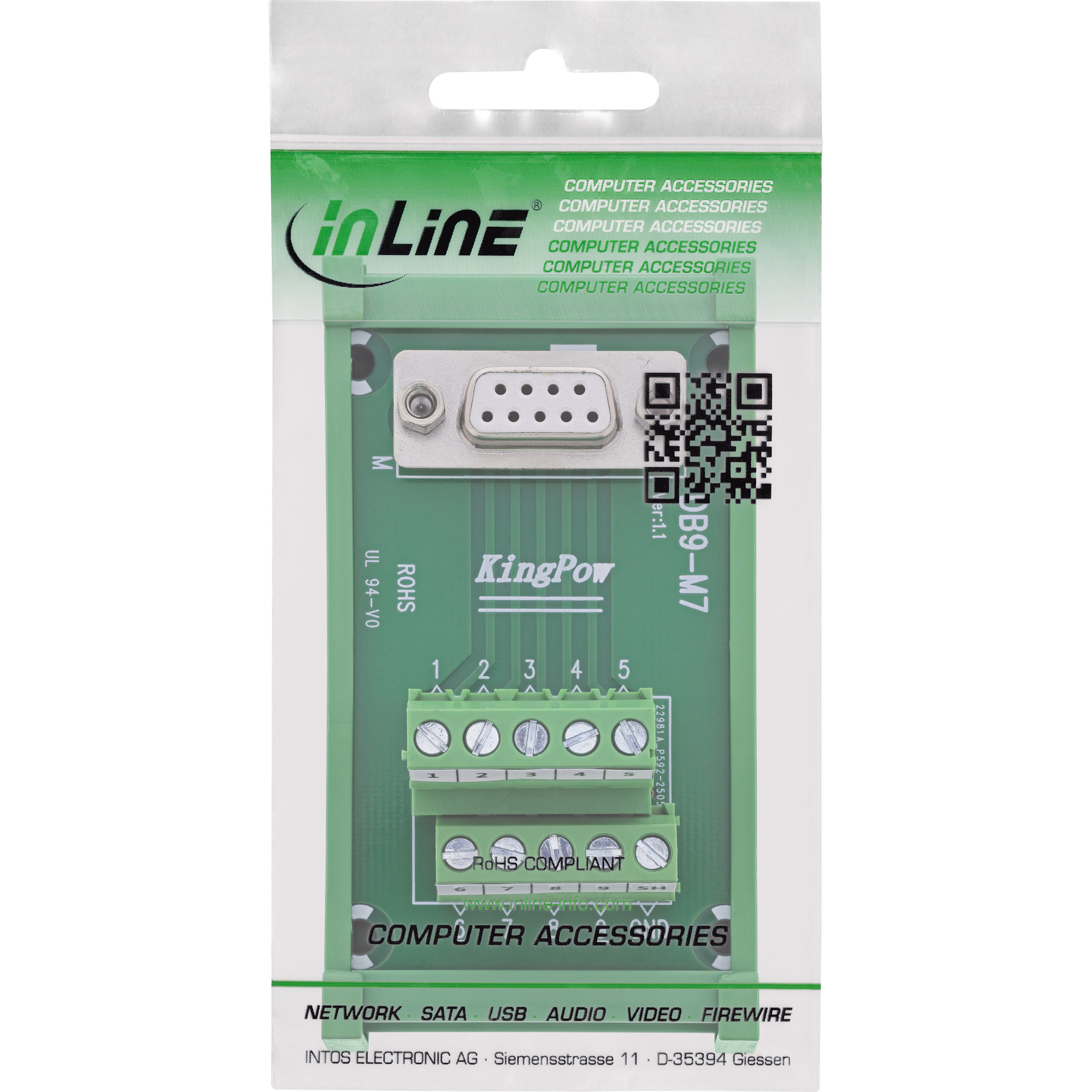

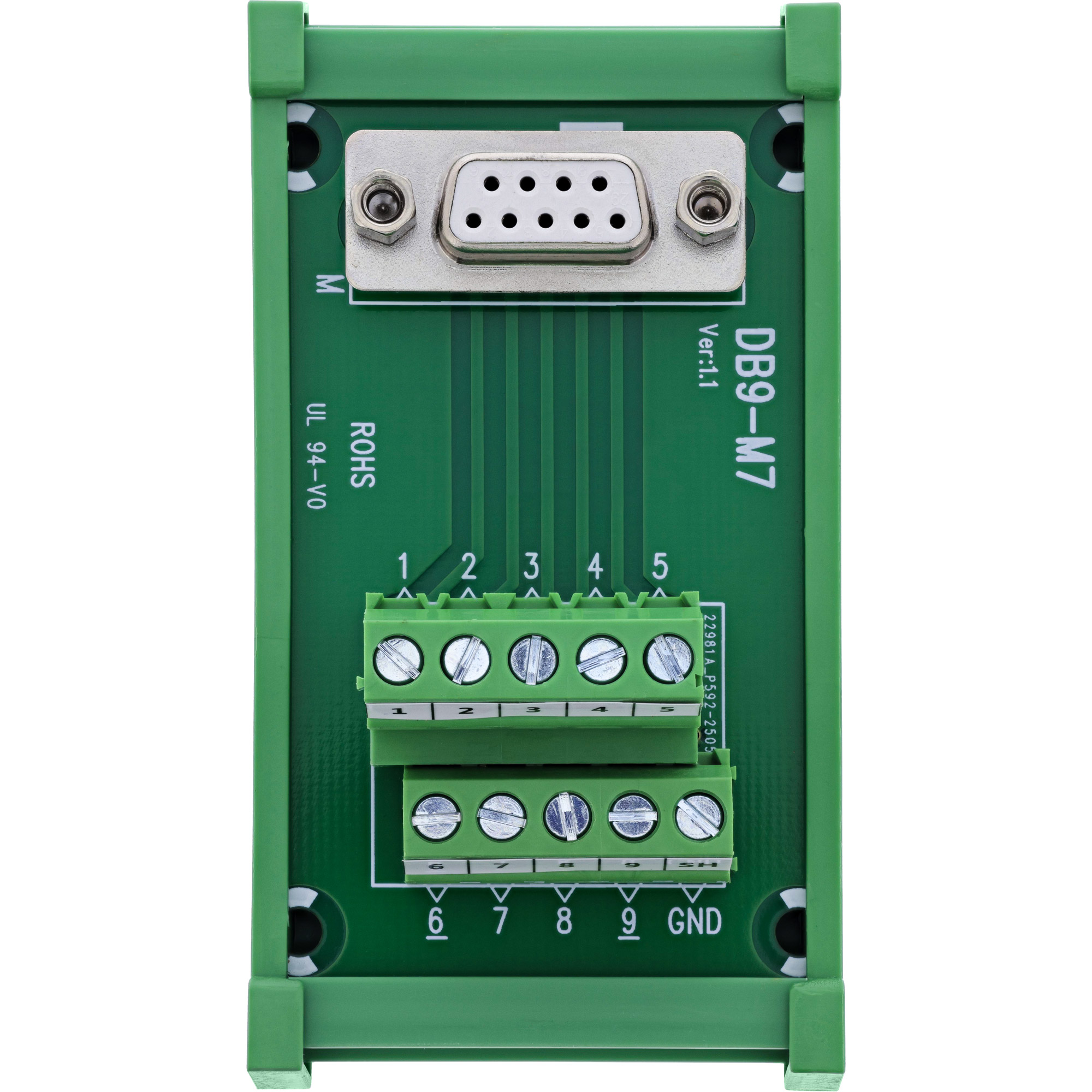

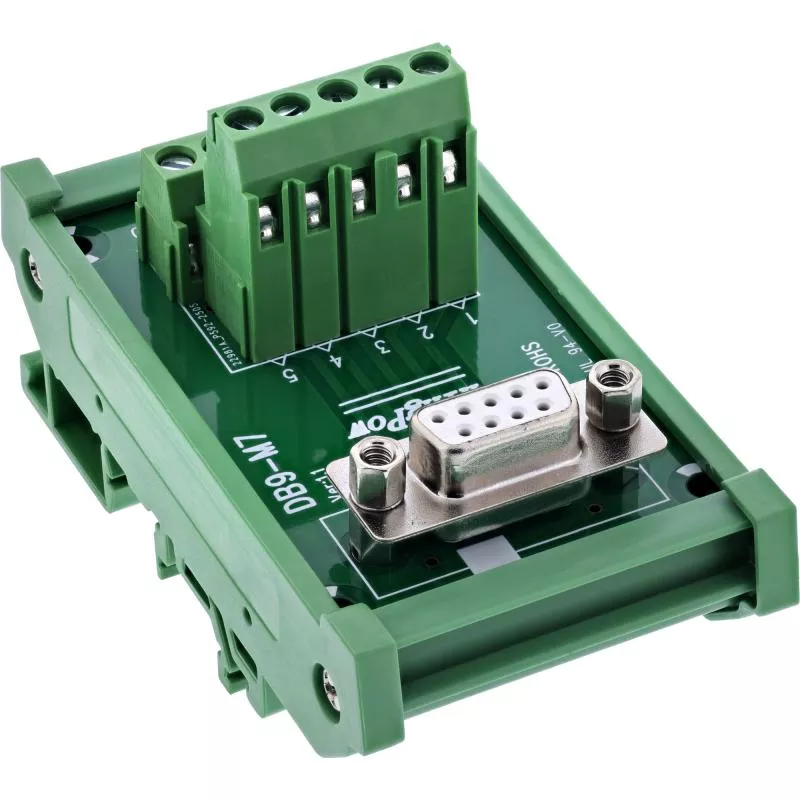

D-Sub 9 Terminalblock für Hutschiene, Buchse, Schraubklemme

Für strukturierte Installationen im Schaltschrank konzipiert, verbindet dieser D-Sub 9 Terminalblock (Buchse) die Kontakte mit seitlichen Schraubklemmen im DIN-Rail-Gehäuse. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Maschinensteuerung, Automatisierung sowie Service- und Diagnoseumgebungen, in denen eine normgerechte Montage auf der DIN-Hutschiene gefragt ist.

D-Sub 9 Buchse auf Schraubklemme – für DIN-Hutschiene

Die Schraubklemmen mit Druckplatte unterstützen Leiter im Bereich 14–26 AWG und werden mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Für eine stabile mechanische Verbindung ist die Buchse mit Befestigungsgewinden (UNC #4-40) ausgestattet und lässt sich zuverlässig mit passenden Steckern verriegeln. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ D-Sub 9 Buchse mit Befestigungsgewinden UNC #4-40
✔ Schraubklemmen mit Druckplatte für verlötfreie Verdrahtung
✔ Leiterbereich 14–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Gehäuse zur direkten Montage auf DIN-Hutschiene (DIN-Rail)
✔ Für Schaltschrankbau, Automatisierung, Service und Diagnose
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,8 A pro Pin

Technische Daten

✔ D-Sub 9: Buchse, Befestigungsgewinde UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 14–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,8 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Montage: DIN-Hutschiene (DIN-Rail)
✔ Abmessungen: ca. 87 × 46 × 34,8 mm (L × B × H)
