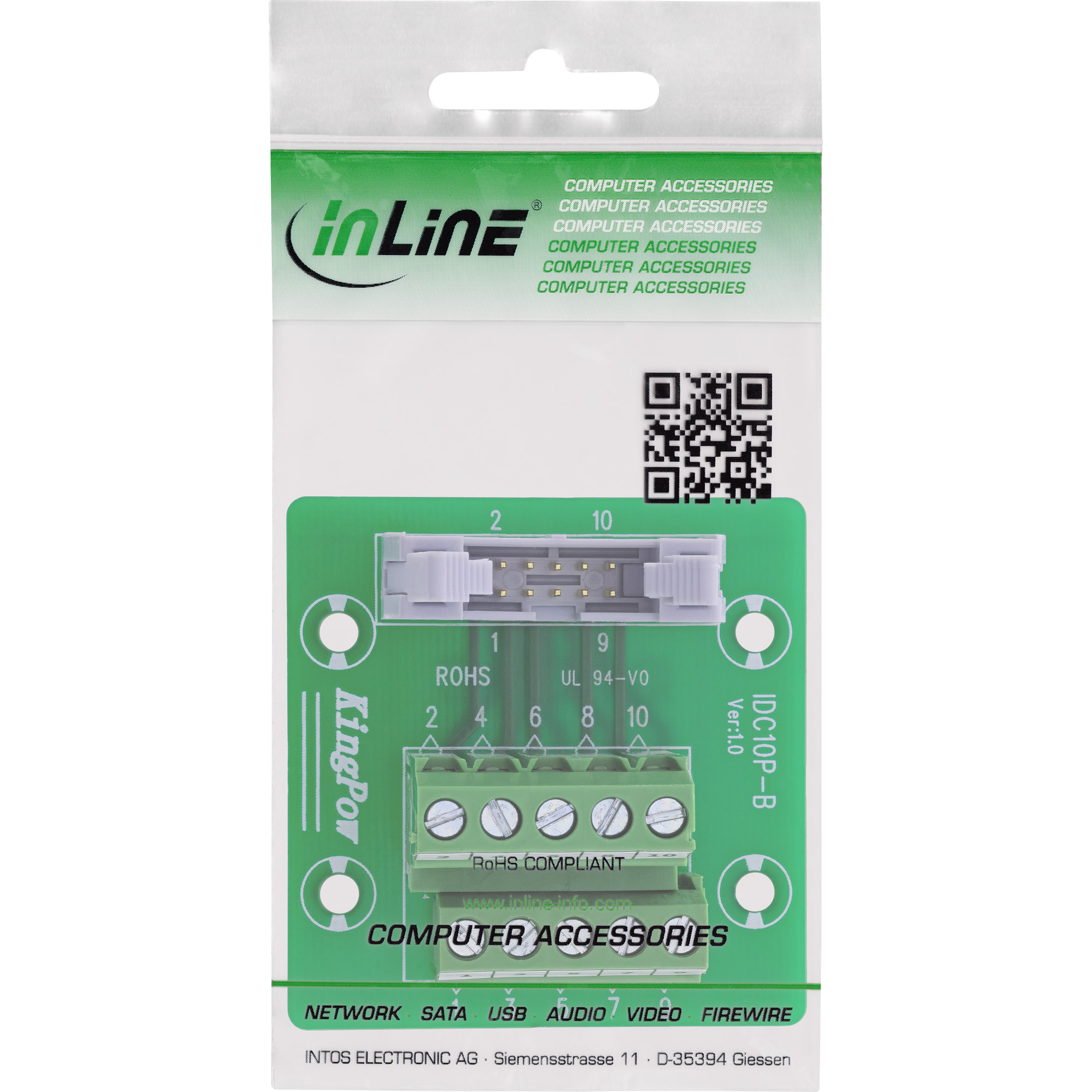

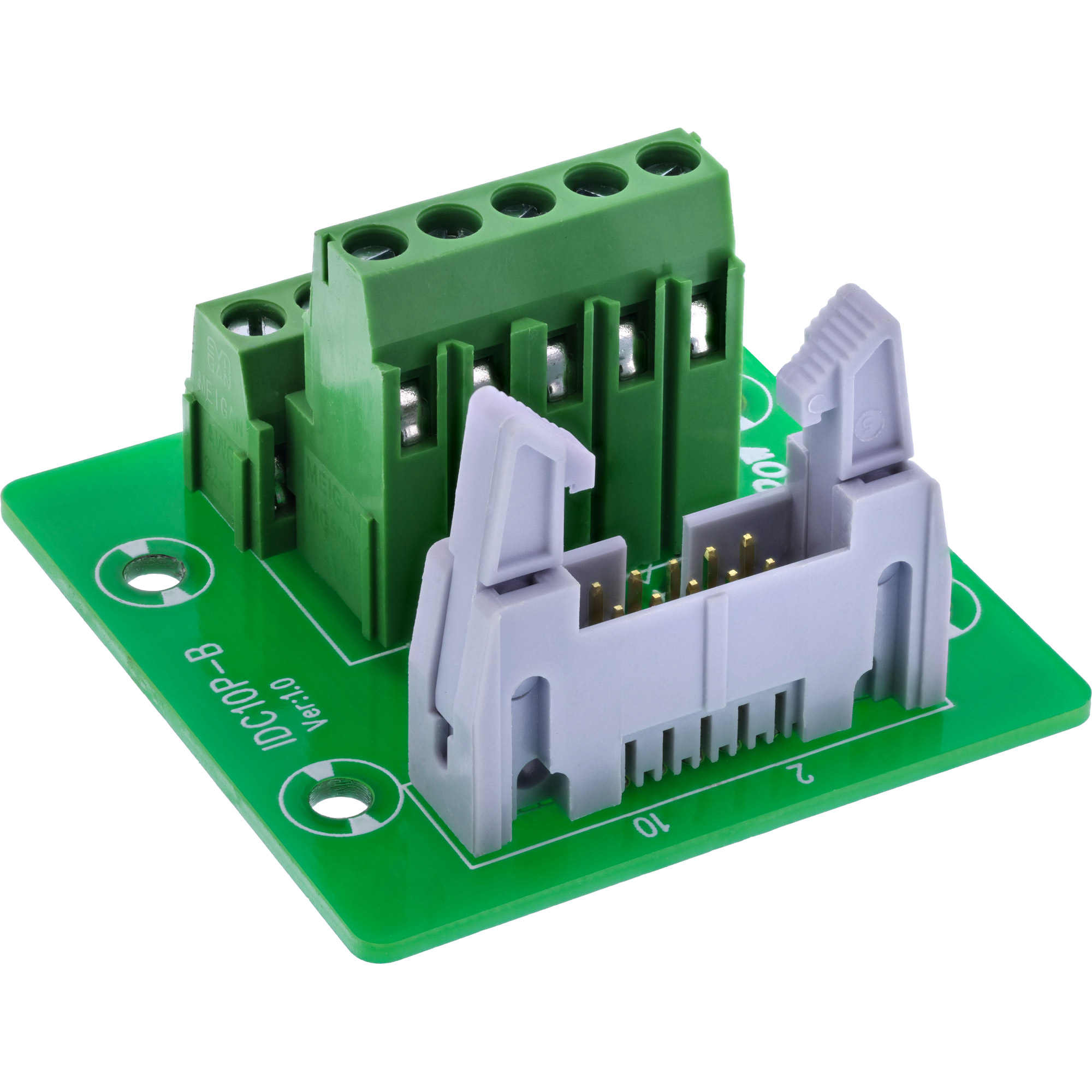

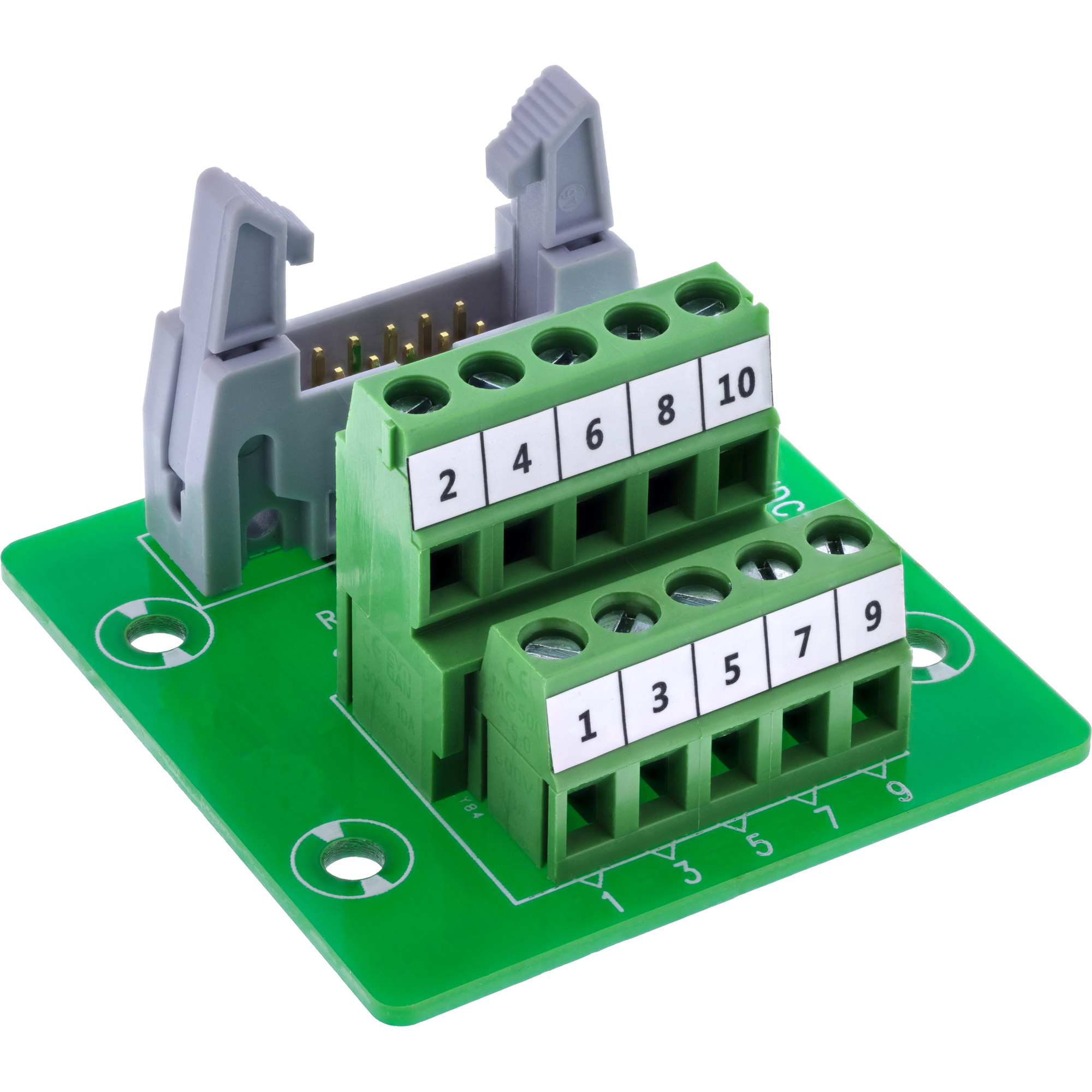

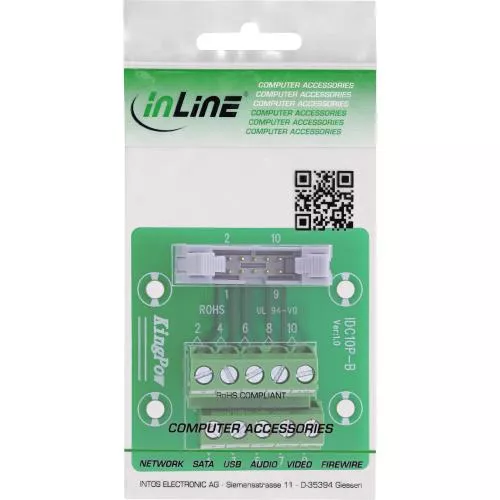

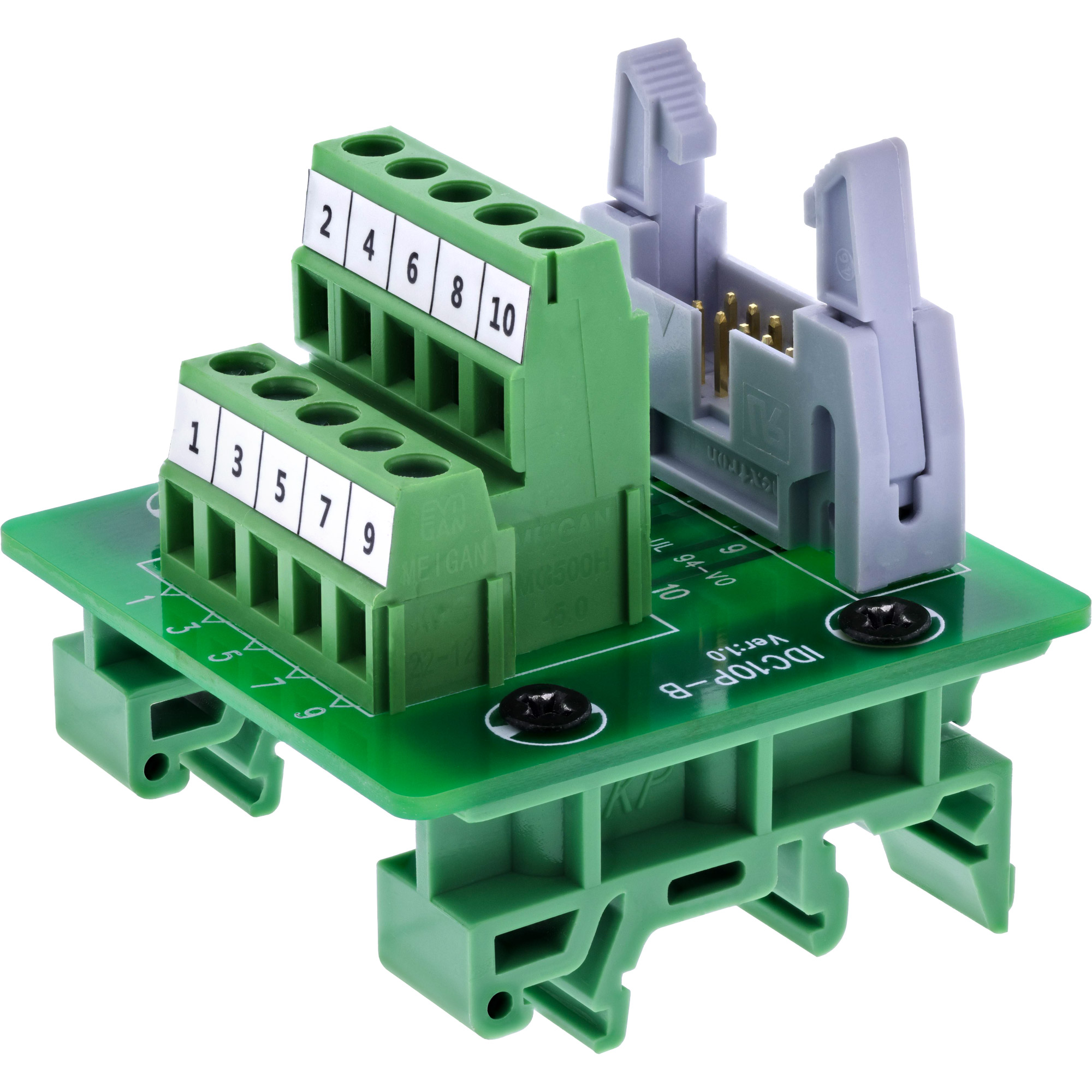

IDC 10 Buchse Terminalblock, 2x5 auf 5-pol Schraubklemme, Platine

Als kompakter Adapter für strukturierte Signalverdrahtung verbindet diese IDC 10 Buchse (2×5) von InLine® die Kontakte über eine 5-polige Schraubklemme direkt mit Einzeladern – ideal für Testaufbauten, Steuerleitungen und Embedded-Projekte, wenn schnell und ohne Löten verdrahtet werden soll.

✔ Anschluss: IDC 10 Buchse (2×5), Raster 2,54 mm
✔ Schraubklemme mit Druckplatte, 5-polig, Raster 5,0 mm
✔ Leiterbereich: 16–26 AWG
✔ Betätigung: Schlitzschraubendreher ≤ 2,5 mm
✔ Hinweis: Je zwei IDC-Pins sind intern auf eine Klemme gelegt

IDC 10 (2×5) auf Schraubklemme – Signale sauber zusammenführen

Der IDC-10-zu-Terminalblock-Adapter ermöglicht das Überführen einer 10-poligen IDC-Schnittstelle (2×5) auf eine 5-polige Schraubklemmenleiste – kompakt auf Platine und ohne Lötaufwand. Die seitlich zugänglichen Klemmen mit Druckplatte nehmen Einzeladern im Bereich 16–26 AWG sicher auf und lassen sich mit einem Schlitzschraubendreher bis 2,5 mm Klingenbreite betätigen.

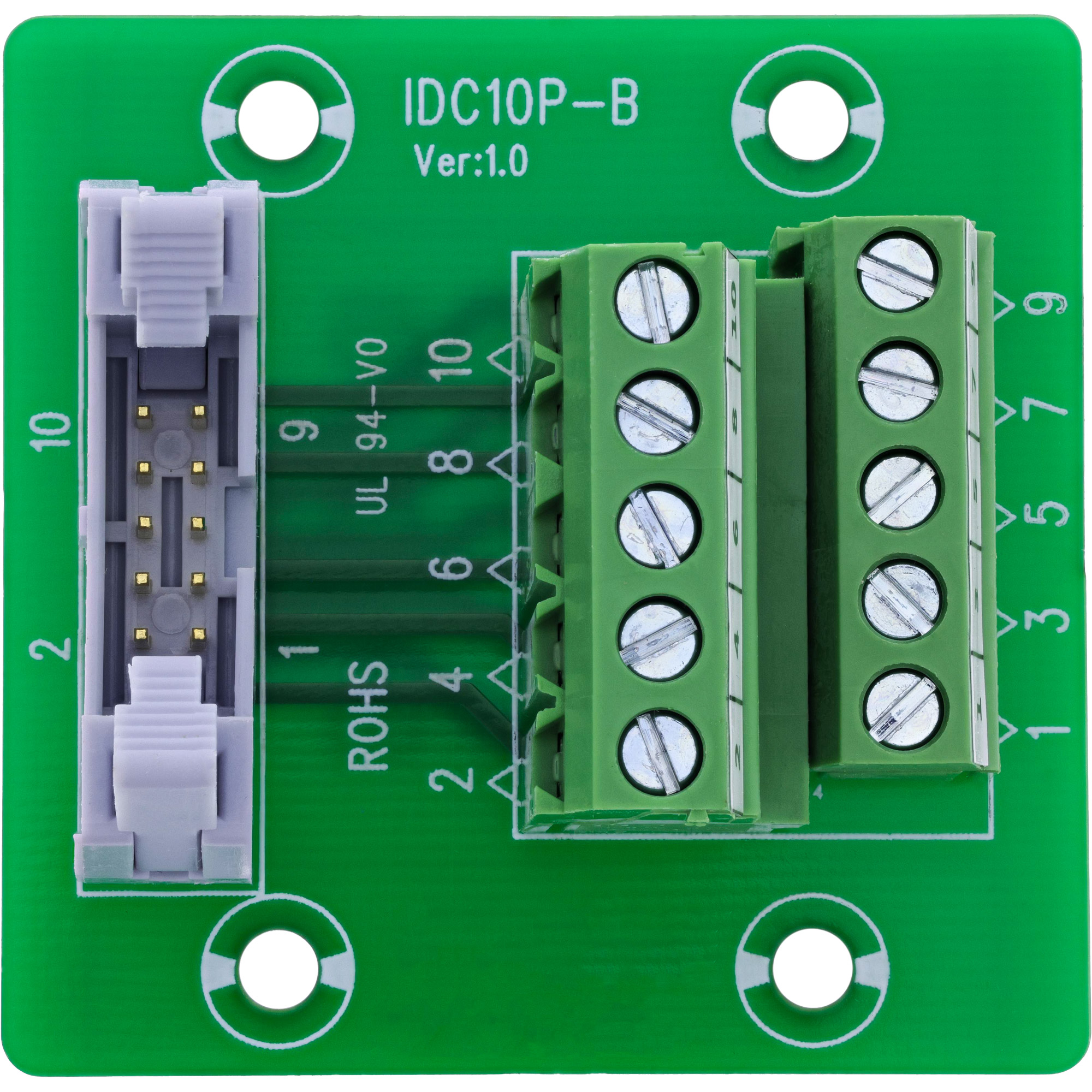

Die interne Zuordnung ist praxisgerecht: Je zwei benachbarte IDC-Pins sind auf eine Schraubklemme gebrückt (z. B. Pin 1+2 → Klemme 1). Dadurch eignet sich das Modul besonders für digitale Signale, Steuerleitungen oder Versorgungs-/Masseführungen in Labor- und Industrieumgebungen. Die EVA-Isolierlage auf der Unterseite unterstützt eine sichere Montage auch auf leitfähigen Flächen.

Produkteigenschaften

✔ IDC 10 Buchse (2×5) auf 5-polige Schraubklemme (Druckplatte)
✔ Leiterbereich 16–26 AWG, werkzeugunterstützte Verdrahtung
✔ Je zwei IDC-Pins intern auf eine Klemme gelegt (5 Klemmen für 10 Pins)
✔ Geprüfte elektrische Sicherheit: Isolationsfestigkeit bis 300 V AC, Isolationswiderstand ≥ 10 MΩ
✔ 100 % Kurzschlussprüfung für zuverlässigen Einsatz in Test- und Steuerumgebungen

Technische Daten

✔ IDC-Schnittstelle: 10-polige IDC-Buchse (2×5), Rastermaß 2,54 mm
✔ Schraubklemmleiste: 5 Klemmen, Rastermaß 5,0 mm, mit Druckplatte
✔ Anschlussbereich: 16–26 AWG
✔ Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Max. Leiterwiderstand: 5 Ohm
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
