Serieller Adapter RS232 – Sub-D 9-polig Stecker auf 25-polig Stecker, kurz
Hinter Schaltschränken, Messplätzen und Rechnern mit 25-poligem seriellem Anschluss bleibt oft wenig Platz für ein zusätzliches Adapterkabel. Dieser Adapter in kurzer Bauform verbindet eine 25-polige Sub-D-Buchse mit einer 9-poligen Sub-D-Buchse, etwa ein 25-poliges Gerät mit einem seriellen Kabel, das 9-polig endet.

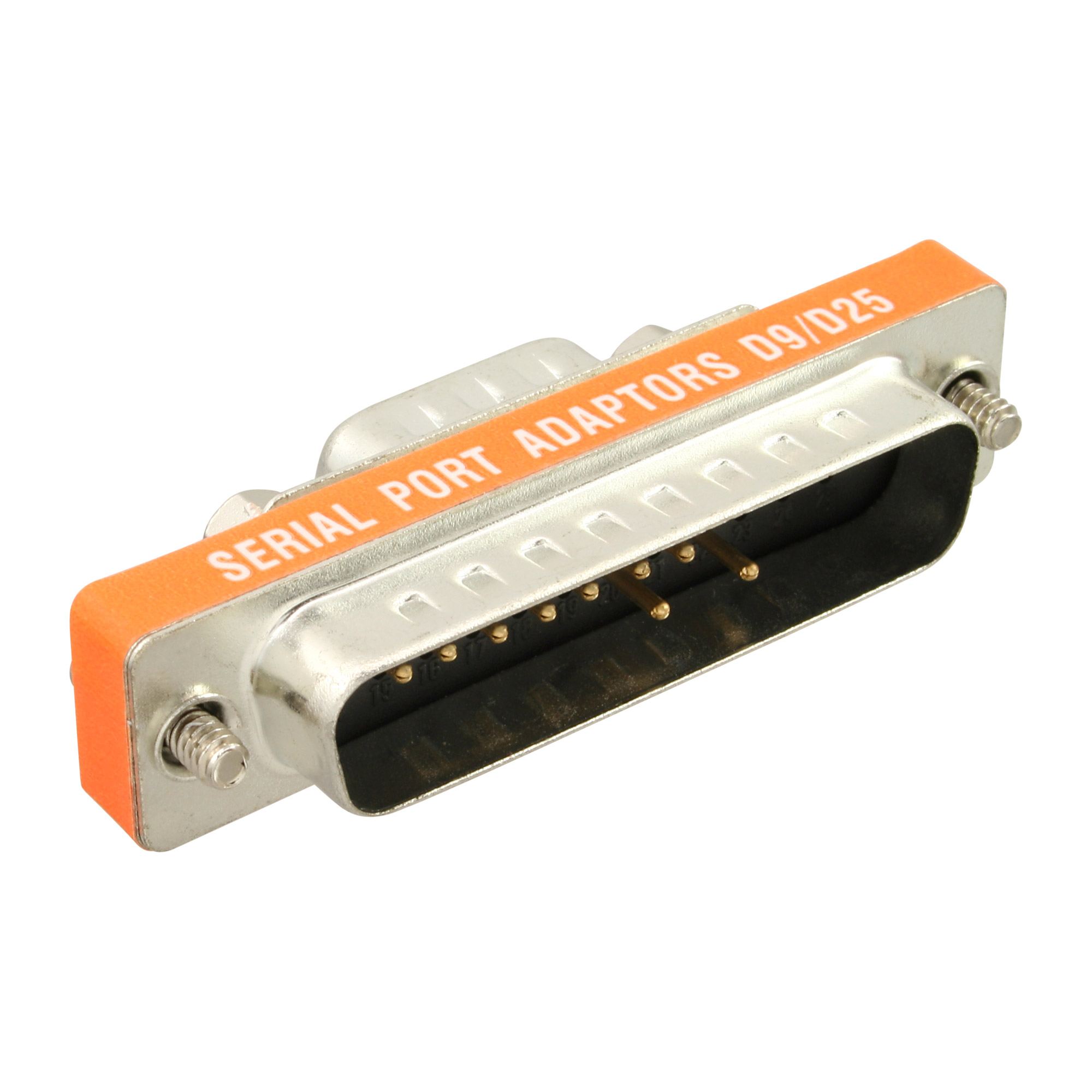

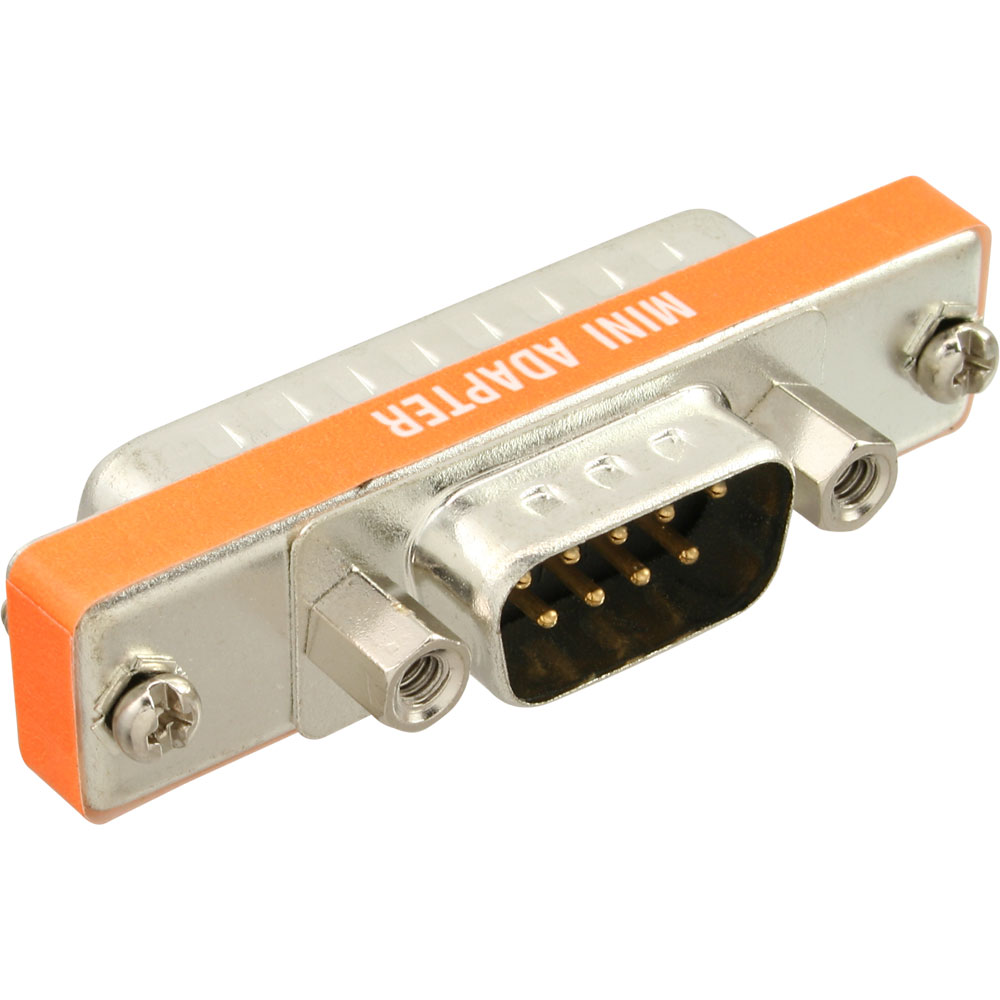

Kurzer Sub-D-Adapter 9-polig auf 25-polig, beidseitig Stecker
Der AT-Adapter von InLine® hat zwei Stecker, 9-polig auf der einen und 25-polig auf der anderen Seite, und steht durch die kurze Bauform nur wenig über den Anschluss hinaus. Die Belegung ist dokumentiert: 1-8, 2-3, 3-2, 4-20, 5-7, 6-6, 7-4, 8-5, 9-22 sowie Masse auf Masse. Das entspricht der gängigen Zuordnung zwischen 9- und 25-poliger RS232-Schnittstelle, Sende-, Empfangs- und Steuerleitungen bleiben also in ihrer Funktion erhalten. Anders als ein Nullmodemadapter kreuzt der Adapter keine Leitungen. Für die Gegenrichtung mit 25-poliger Buchse gibt es den Adapter Sub-D 9-polig Stecker auf 25-polig Buchse.
Eigenschaften im Überblick
- Sub-D 9-polig Stecker auf Sub-D 25-polig Stecker
- Kurze Bauform für wenig Platz am Gerät
- Dokumentierte Standardbelegung 9-25, ohne gekreuzte Leitungen
- Für serielle Verbindungen nach RS232
- Für Messgeräte, Steuerungen, Modems und Bestandsrechner mit 25-poligem Port
Technische Daten
- Anschluss Seite A: Sub-D 9-polig Stecker
- Anschluss Seite B: Sub-D 25-polig Stecker
- Bauform: kurz
- Belegung (9-25): 1-8, 2-3, 3-2, 4-20, 5-7, 6-6, 7-4, 8-5, 9-22, GND-GND
- Signal: Daten (seriell)
| Typ: | Kurze Bauform |
| Verpackungsvolumen: | 0,0001m³ |
| Herstellerinformation: | INTOS ELECTRONIC AG Siemensstrasse 11 35394 Gießen Deutschland service@inline-info.com |
| Im Angebot: | Nein |
| Stark reduziert: | Nein |
| Hersteller: | InLine® |
| Signal: | Daten |
| Hersteller-Nr.: | 31219L |
| Seite A: | 9pol Stecker |
| Seite B: | 25pol Stecker |
| Belegung: | (9-25): 1-8, 2-3, 3-2, 4-20, 5-7, 6-6, 7-4, 8-5, 9-22, GND-GND |
| Höhe Verpackung: | 0,013m |
| Breite Verpackung: | 0,019m |
| Länge Verpackung: | 0,054m |
| Ursprungsland: | China |
| Netto-Gewicht: | 0,013kg |
| Zolltarifnummer: | 8536699099 |
| Gewicht: | 0,015kg |
| EAN Code: | 4043718074372 |
