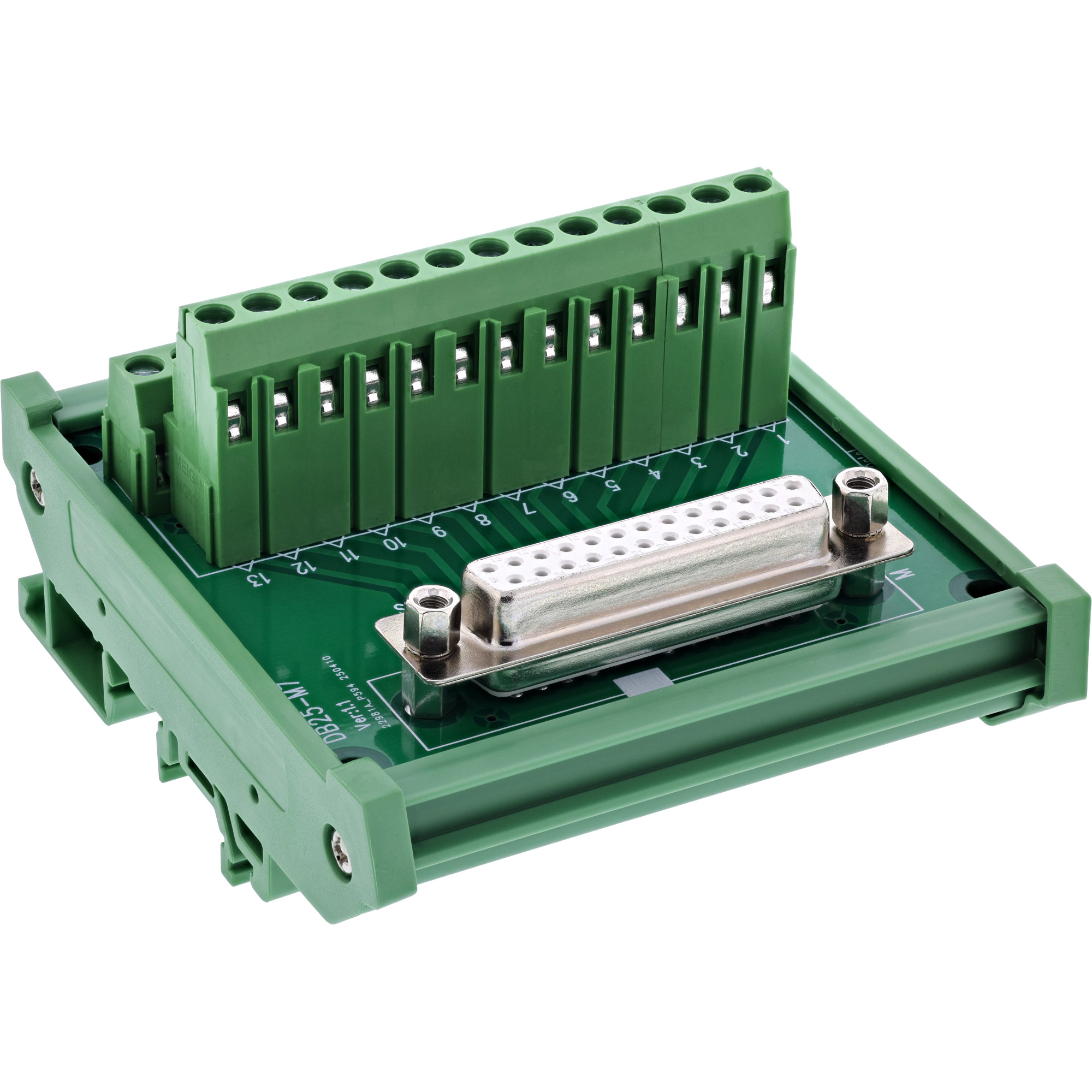

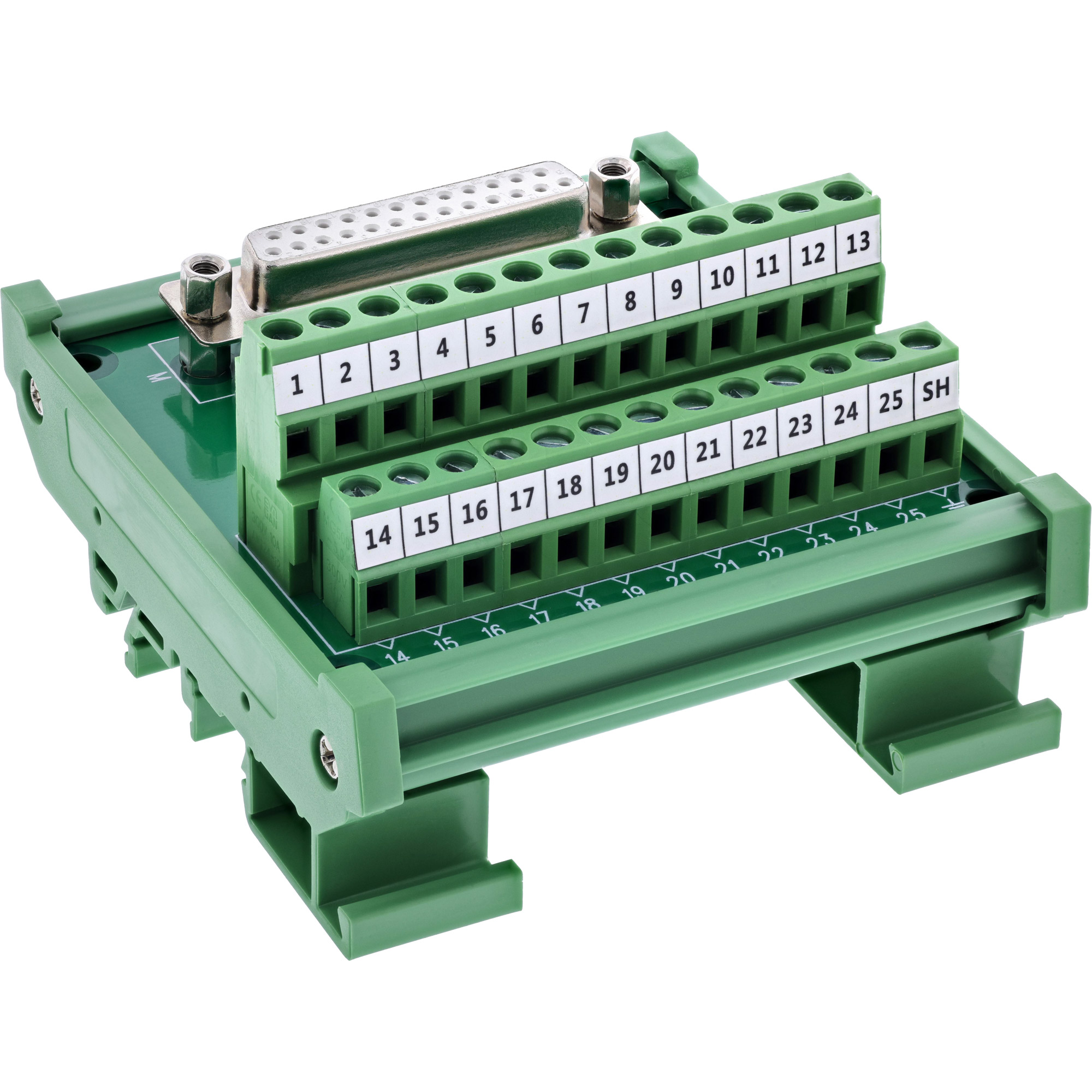

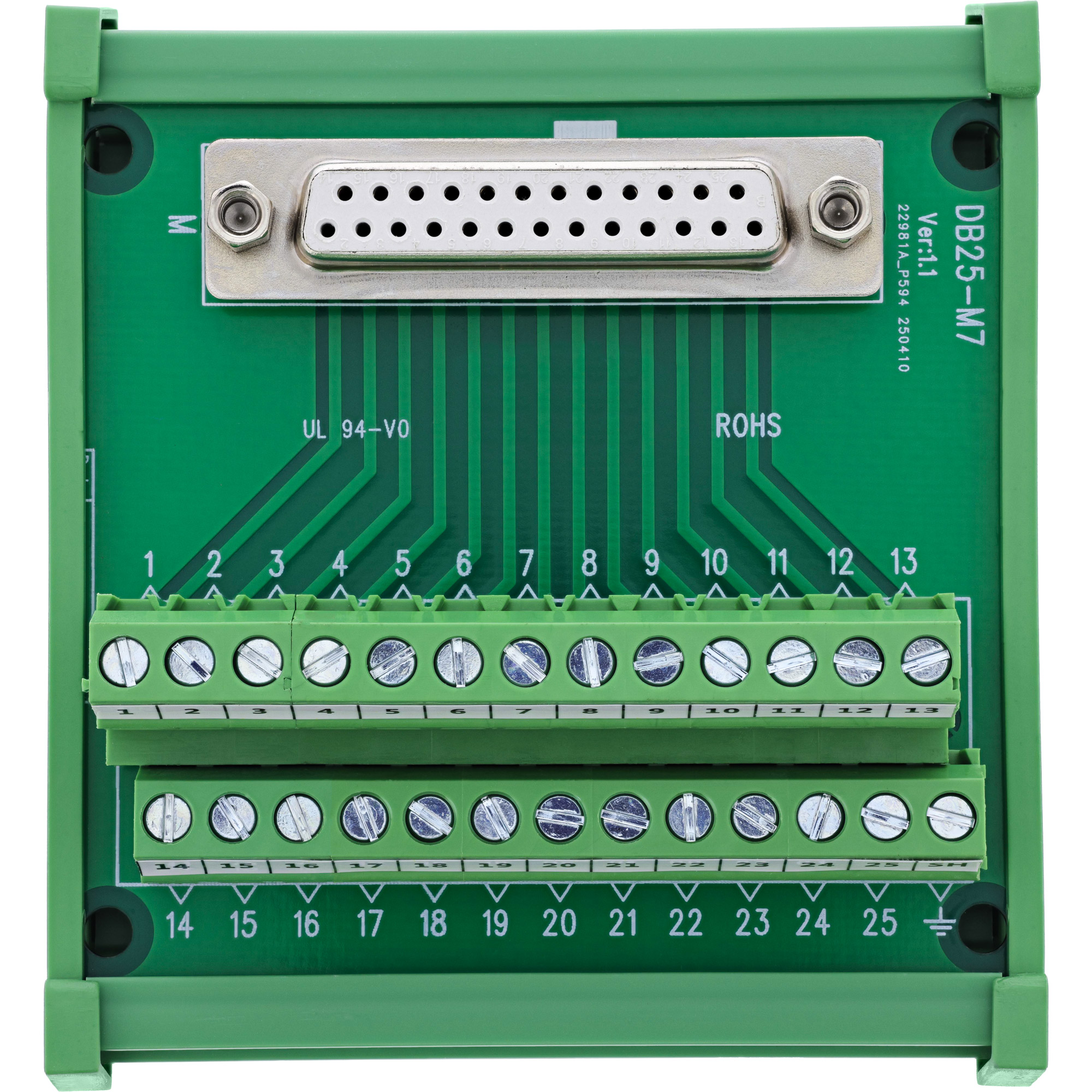

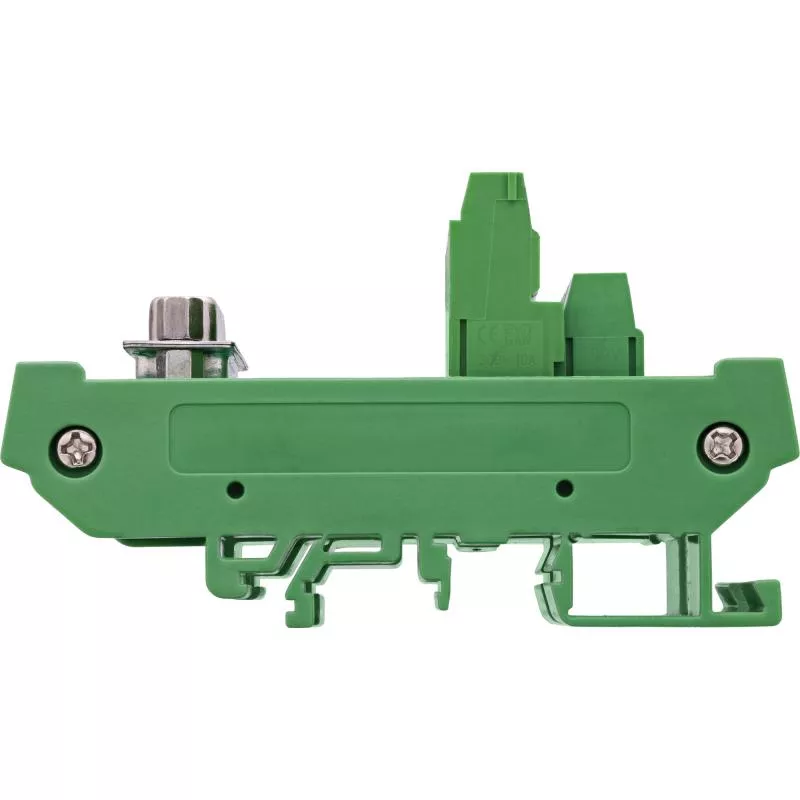

D-Sub 25 Terminalblock für Hutschiene, Buchse, Schraubklemme

Für strukturierte Installationen im Schaltschrank konzipiert, verbindet dieser D-Sub 25 Terminalblock (2-reihige Buchse) die Kontakte mit Schraubklemmen im DIN-Rail-Gehäuse. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Steuerungs- und Automatisierungssysteme sowie Signalverteilungen, bei denen eine normgerechte Montage auf der Hutschiene gefragt ist.

D-Sub 25 Buchse auf Schraubklemme – für DIN-Hutschiene

Die Schraubklemmen mit Druckplatte unterstützen Leiter im Bereich 18–26 AWG und werden mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Für eine stabile Steckerverbindung ist die Buchse mit Befestigungsgewinden (UNC #4-40) ausgestattet und lässt sich zuverlässig mit passenden D-Sub-Steckern verriegeln. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ D-Sub 25 Buchse, 2-reihig, Befestigungsgewinde UNC #4-40
✔ Schraubklemmen mit Druckplatte für verlötfreie Verdrahtung
✔ Leiterbereich 18–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm

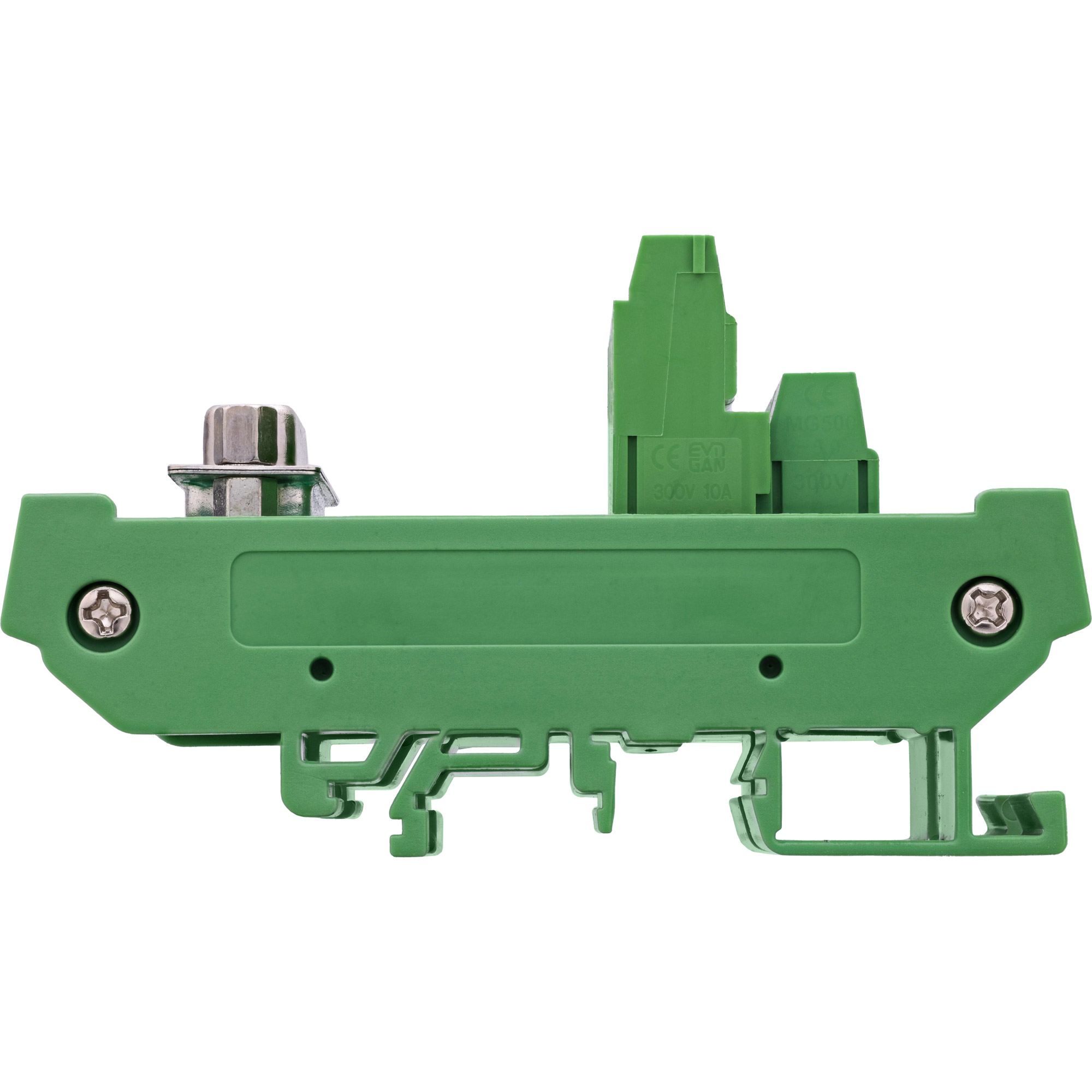

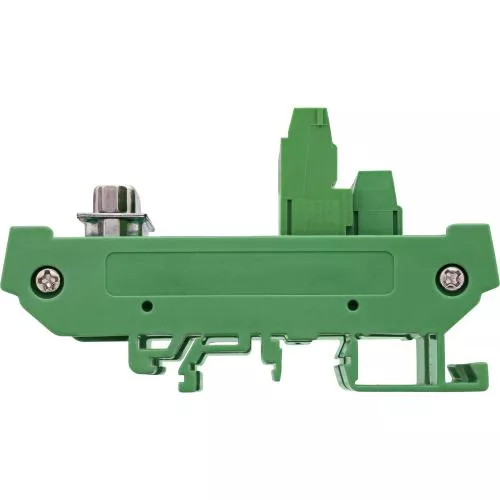

✔ Gehäuse zur direkten Montage auf DIN-Hutschiene (DIN-Rail)
✔ Für Schaltschrankbau, Automatisierung und Signalverteilung
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,7 A pro Pin

Technische Daten

✔ D-Sub 25: Buchse, 2-reihig, Verriegelungsgewinde UNC #4-40
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 18–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,7 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C

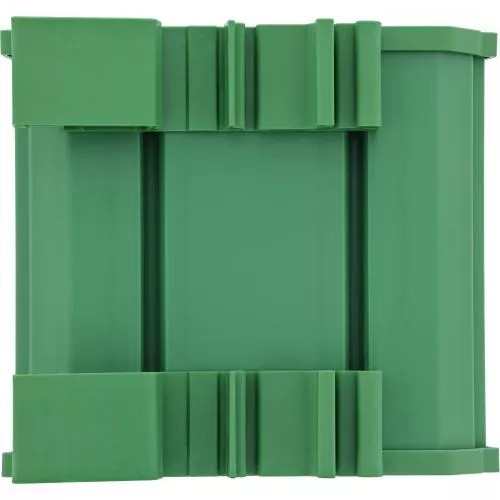

✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Montage: DIN-Hutschiene (DIN-Rail)
✔ Abmessungen: ca. 87 × 79 × 51 mm (H × B × T)
