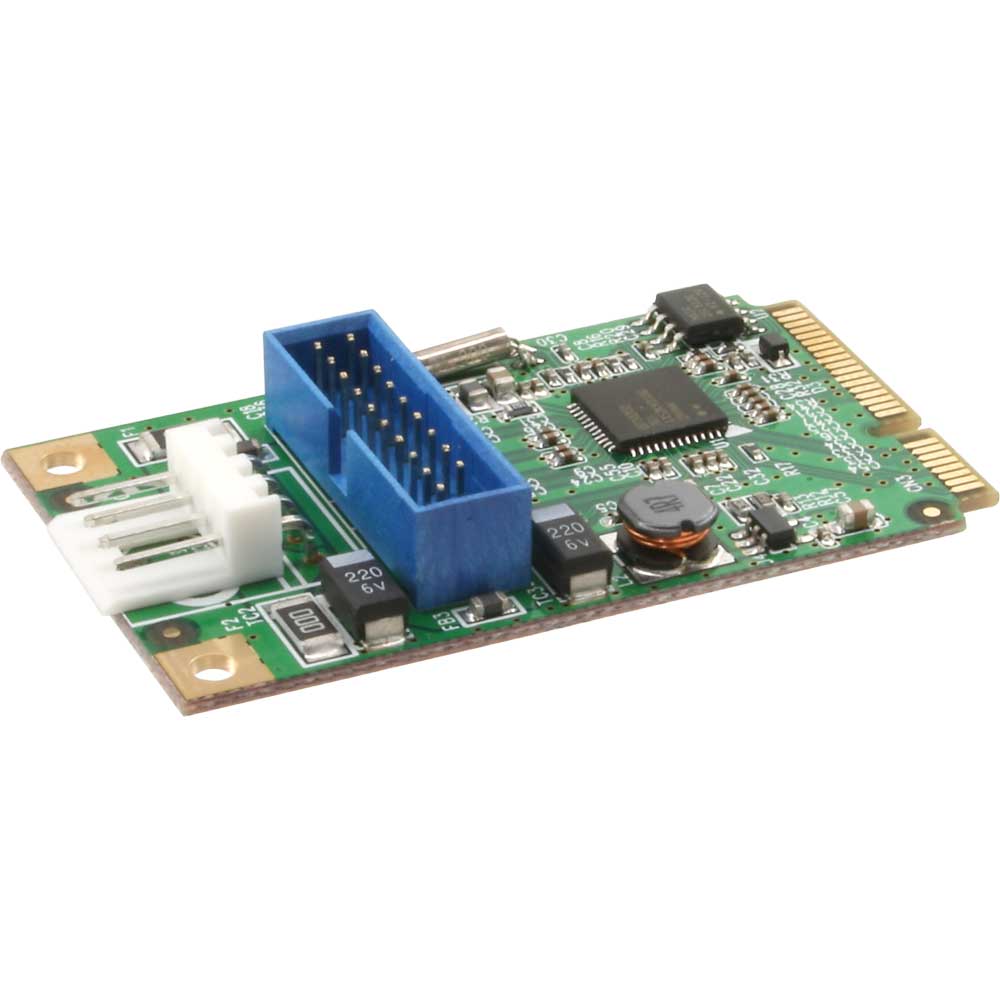

USB Schnittstellenkarte, Mini-PCIe 2.0, 2x USB 3.0 (intern 19-Pin), Floppy-Power

Für kompakte Systeme mit Mini-PCIe Slot konzipiert, erweitert diese USB Schnittstellenkarte die interne USB-Anbindung um zwei USB 3.0 Ports (SuperSpeed bis 5 Gb/s). Das Modell stammt aus dem professionellen Zubehörsortiment von InLine® und ist für Embedded- und Micro-PCs sowie industrielle Anwendungen geeignet, wenn interne USB-Ports für Einbau-Peripherie oder Frontpanel-Anschlüsse benötigt werden.

Mini-PCIe 2.0 auf 2x USB 3.0 – interne USB-Ports über 19-Pin Mainboard-Anschluss

Die Karte arbeitet als USB 3.0 Host-Controller nach xHCI und stellt einen internen 19-poligen Mainboard-Anschluss bereit, über den zwei unabhängige USB 3.0 Ports geführt werden. USB 3.0 erreicht bis zu 5 Gb/s und ist abwärtskompatibel zu USB 2.0. Für eine stabile Stromversorgung, insbesondere bei leistungsintensiven USB-Geräten ohne eigene Stromversorgung, ist ein 4-Pin Floppy-Stromanschluss vorgesehen.

Produkteigenschaften

✔ Full-Size Mini-PCIe Karte (Mini-PCIe 2.0, Full-Mini/F1 Formfaktor)
✔ 2x USB 3.0 (SuperSpeed bis 5 Gb/s) über internen Mainboard-Anschluss
✔ 1x interner 19-poliger USB 3.0 Header (für 2 Ports)
✔ xHCI-konform (Intel xHCI Spezifikation Rev. 1.0)
✔ Abwärtskompatibel zu USB 2.0 sowie PCI-Express 1.0
✔ Optionaler 4-Pin Floppy-Stromanschluss (empfohlen bei stromhungrigen USB-Geräten)

Kompatibilität & Hinweise

✔ Erforderlich: freier Mini-PCI-Express Slot (Full-Size)
✔ Der 4-Pin Floppy-Stromanschluss wird benötigt, insbesondere bei USB-Geräten ohne eigene Stromversorgung
✔ Interne USB-Anbindung erfolgt über 19-Pin Header (für Einbau/Frontpanel geeignet)

Technische Daten

✔ Schnittstelle: Mini-PCI Express (PCIe Gen 2, x1)
✔ USB-Standard: USB 3.0 (Spezifikation Rev. 1.0), abwärtskompatibel zu USB 2.0
✔ Datendurchsatz: bis 5,0 GBit/s
✔ Chipsatz: Renesas (Renesas 0720202)
✔ Strom pro USB-Port: max. 5 V / 900 mA
✔ Power-Management: PCI Bus Power Management Spezifikation Rev. 1.2

Unterstützte Betriebssysteme

✔ Windows 7 / Vista / XP (32/64 Bit)
✔ Windows Server 2003 / 2008 (32/64 Bit)

Lieferumfang

✔ USB Schnittstellenkarte, Mini-PCIe, 2x USB 3.0 (intern)

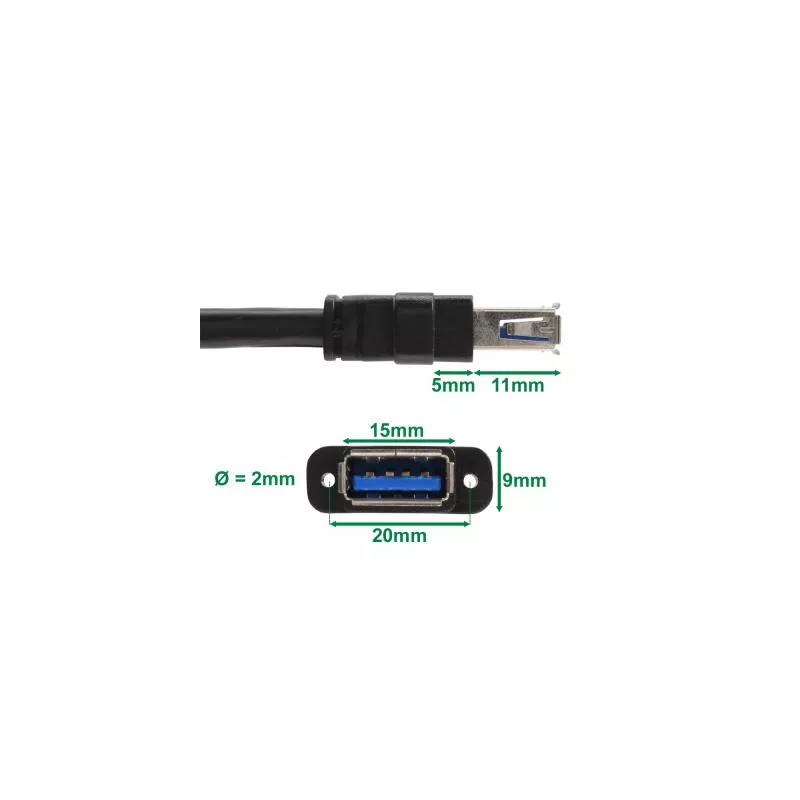

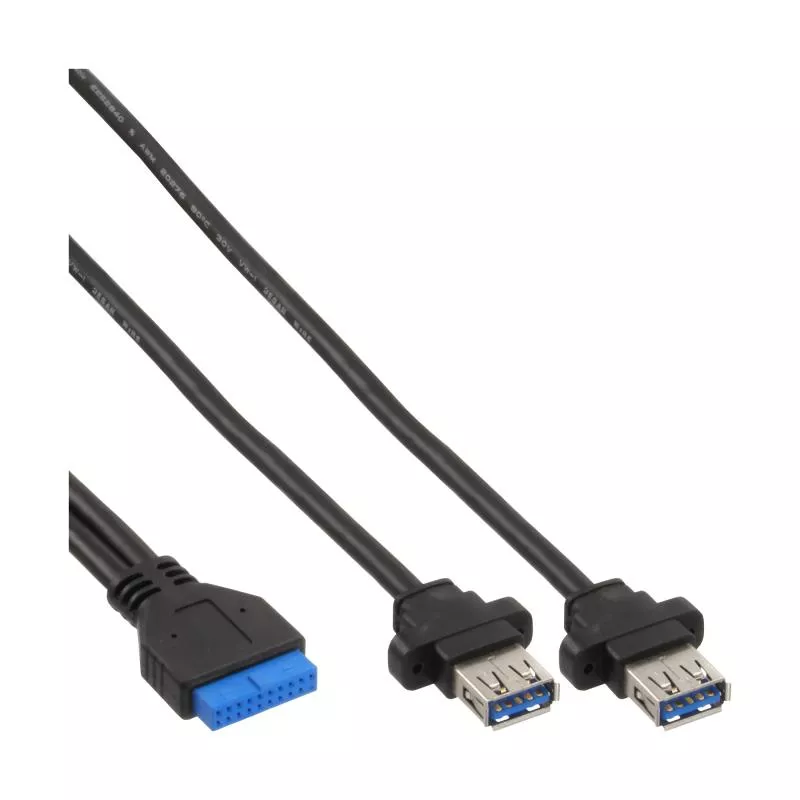

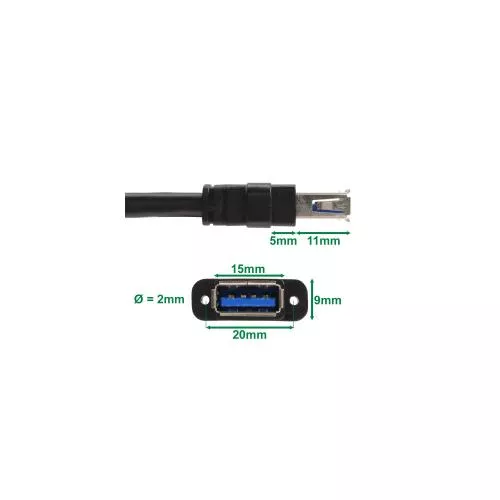

✔ Internes USB-Kabel (2-fach, ca. 80 cm)
✔ Treiber-CD
✔ Bedienungsanleitung
