Nullmodem-Adapter RS232 – Sub-D 9-polig Stecker/Buchse
Zwei Geräte mit gleicher serieller Schnittstelle lassen sich nicht über ein 1:1-belegtes Kabel verbinden, weil Sende- und Empfangsleitung dabei aufeinanderliegen. Statt ein separates Nullmodemkabel zu beschaffen, wird der Adapter auf ein vorhandenes serielles Verlängerungskabel gesteckt – etwa für die Verbindung zwischen PC und Steuerung, zwischen zwei PCs oder zum Auslesen eines Messgeräts.
Nullmodem-Adapter Sub-D 9-polig mit gekreuzter Belegung

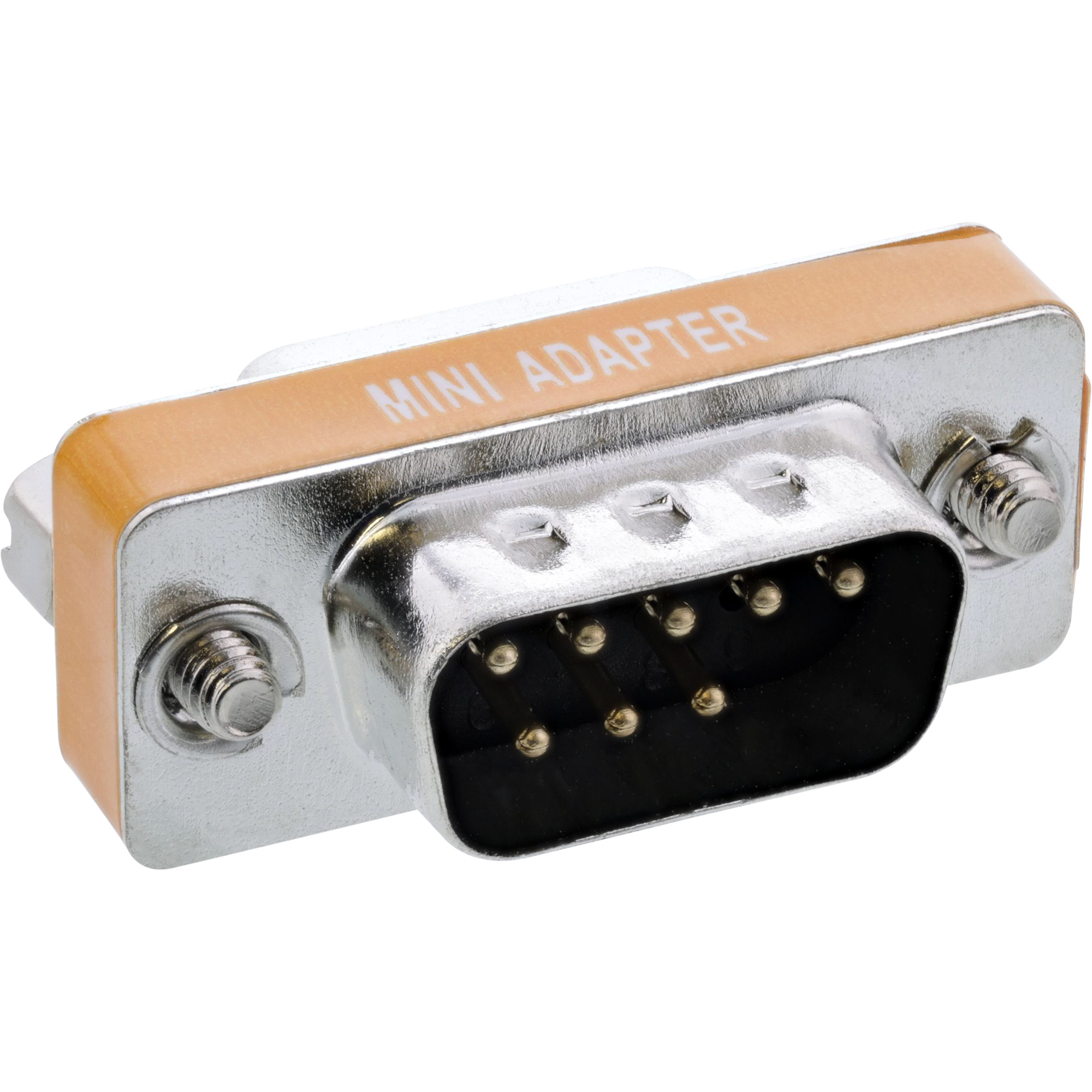

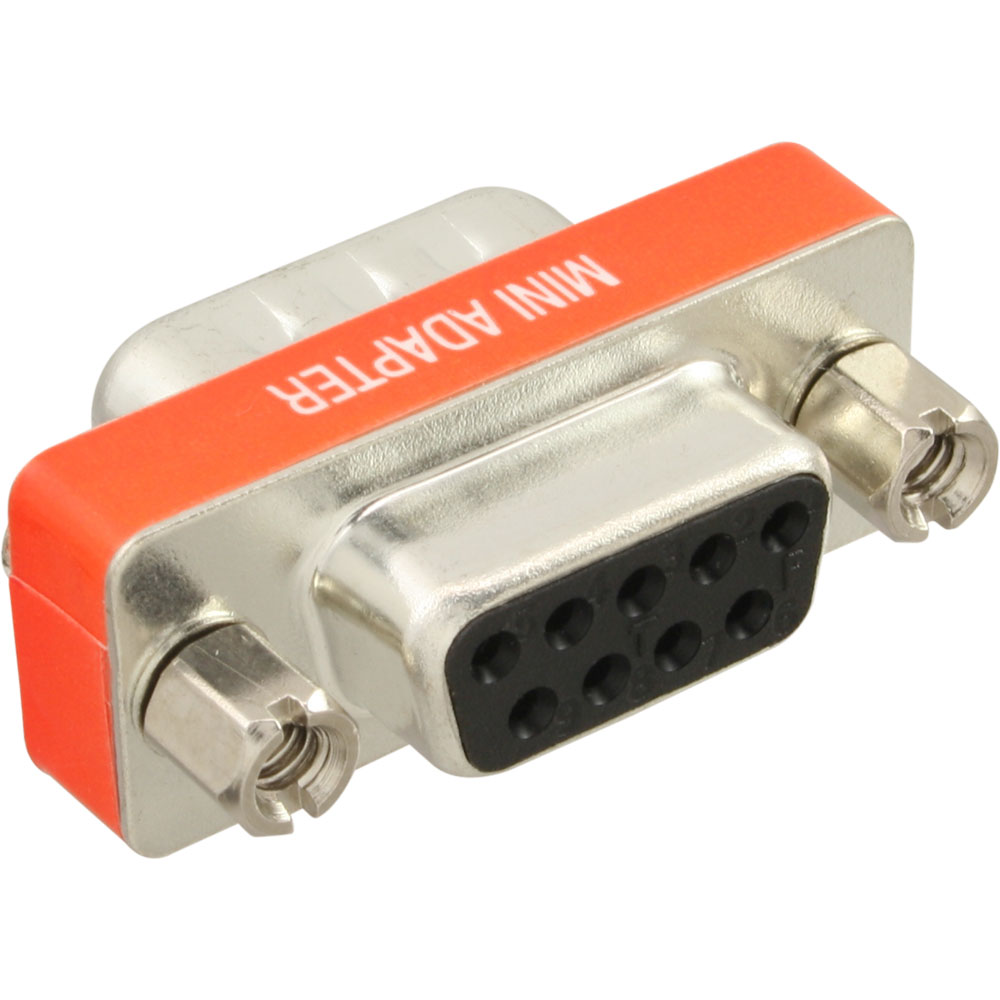

Der Nullmodemadapter von InLine® hat eine 9-polige Sub-D-Buchse und einen 9-poligen Sub-D-Stecker und wird zwischen Kabel und Gerät gesteckt. Intern sind Sende- und Empfangsleitung (Pin 2 und 3) gekreuzt, ebenso die Steuerleitungen: Pin 4 (DTR) liegt auf Pin 6 (DSR) und Pin 1 (DCD) der Gegenseite, Pin 7 (RTS) auf Pin 8 (CTS). Masse (Pin 5) und Schirm sind durchverbunden, Pin 9 ist nicht belegt. Damit ersetzt der Adapter ein Nullmodemkabel, die Kabellänge bestimmt das vorhandene Verlängerungskabel.
Eigenschaften im Überblick
- Sub-D 9-polig Buchse auf Sub-D 9-polig Stecker
- Gekreuzte Sende-, Empfangs- und Steuerleitungen (Nullmodem)
- Macht aus einem 1:1-Kabel eine serielle Direktverbindung
- Masse und Schirm durchverbunden, Pin 9 nicht belegt
- Für PC zu PC, PC zu Steuerung und serielle Messgeräte
Technische Daten
- Anschluss Seite A: Sub-D 9-polig Buchse
- Anschluss Seite B: Sub-D 9-polig Stecker
- Typ: Nullmodemadapter
- Belegung (Buchse → Stecker): 1+6–4, 2–3, 3–2, 4–6+1, 5–5, 7–8, 8–7, S–S, Pin 9 nicht belegt
- Signal: Daten (seriell)

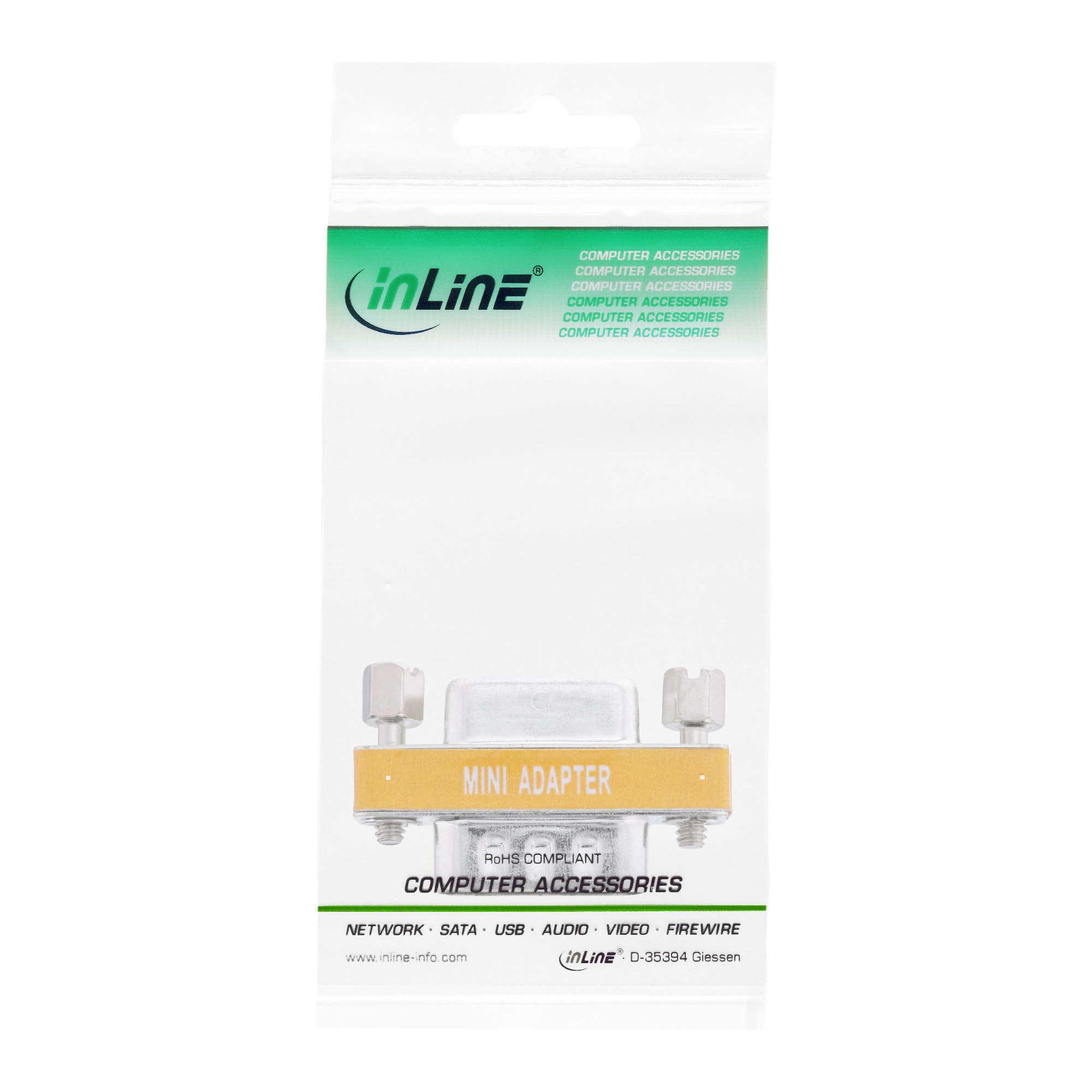

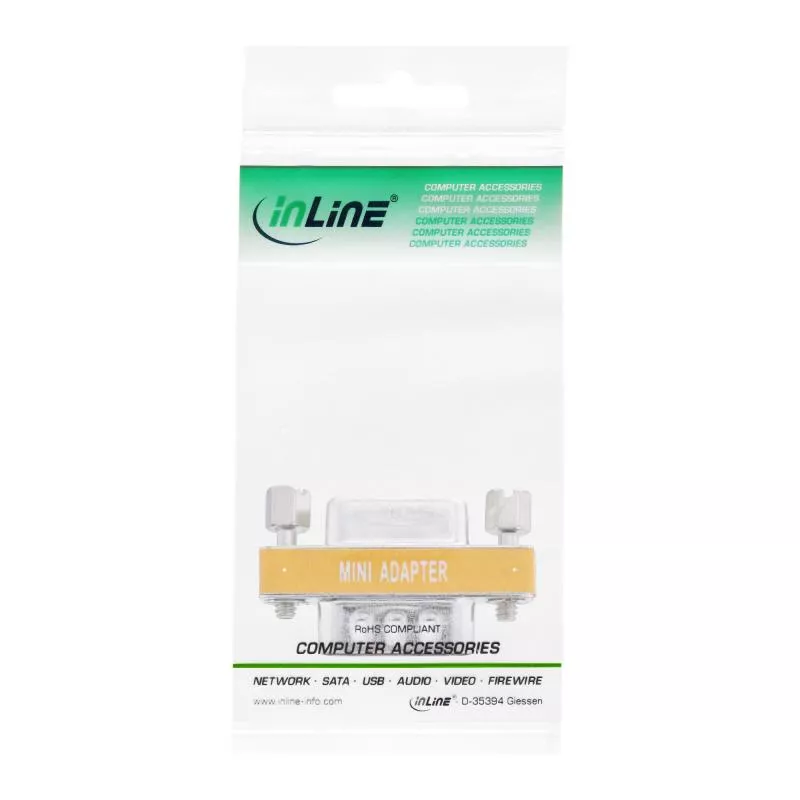

- Verpackung: einzeln im neutralen Polybag
FAQ – Häufige Fragen
▸ Funktioniert der Adapter mit jedem seriellen Kabel?
Nur mit einem 1:1 belegten Kabel, also einer seriellen Verlängerung mit Stecker und Buchse. Ist das Kabel selbst bereits ein Nullmodemkabel, heben sich die Kreuzungen auf und die Verbindung funktioniert nicht. Vor dem Einsatz die Kabelbezeichnung prüfen oder per Durchgangsprüfung kontrollieren, ob Pin 2 auf Pin 2 und Pin 3 auf Pin 3 liegt.
| Typ: | Bulk |
| Verpackungsvolumen: | 0,0001m³ |
| Herstellerinformation: | INTOS ELECTRONIC AG Siemensstrasse 11 35394 Gießen Deutschland service@inline-info.com |
| Im Angebot: | Nein |
| Stark reduziert: | Nein |
| Hersteller: | InLine® |
| Signal: | Daten |
| Hersteller-Nr.: | 31437 |
| Seite A: | 9pol Buchse |
| Seite B: | 9pol Stecker |
| Belegung: | (Buchse -> Stecker): 1+6--4, 2--3, 3--2, 4--6+1, 5--5, 7--8, 8--7, S--S, Pin 9 nicht belegt |
| Höhe Verpackung: | 0,013m |
| Breite Verpackung: | 0,018m |
| Länge Verpackung: | 0,032m |
| Ursprungsland: | Taiwan |
| Netto-Gewicht: | 0,010kg |
| Zolltarifnummer: | 8536699099 |
| EAN Code: | 4043718084524 |
| Gewicht: | 0,010kg |
