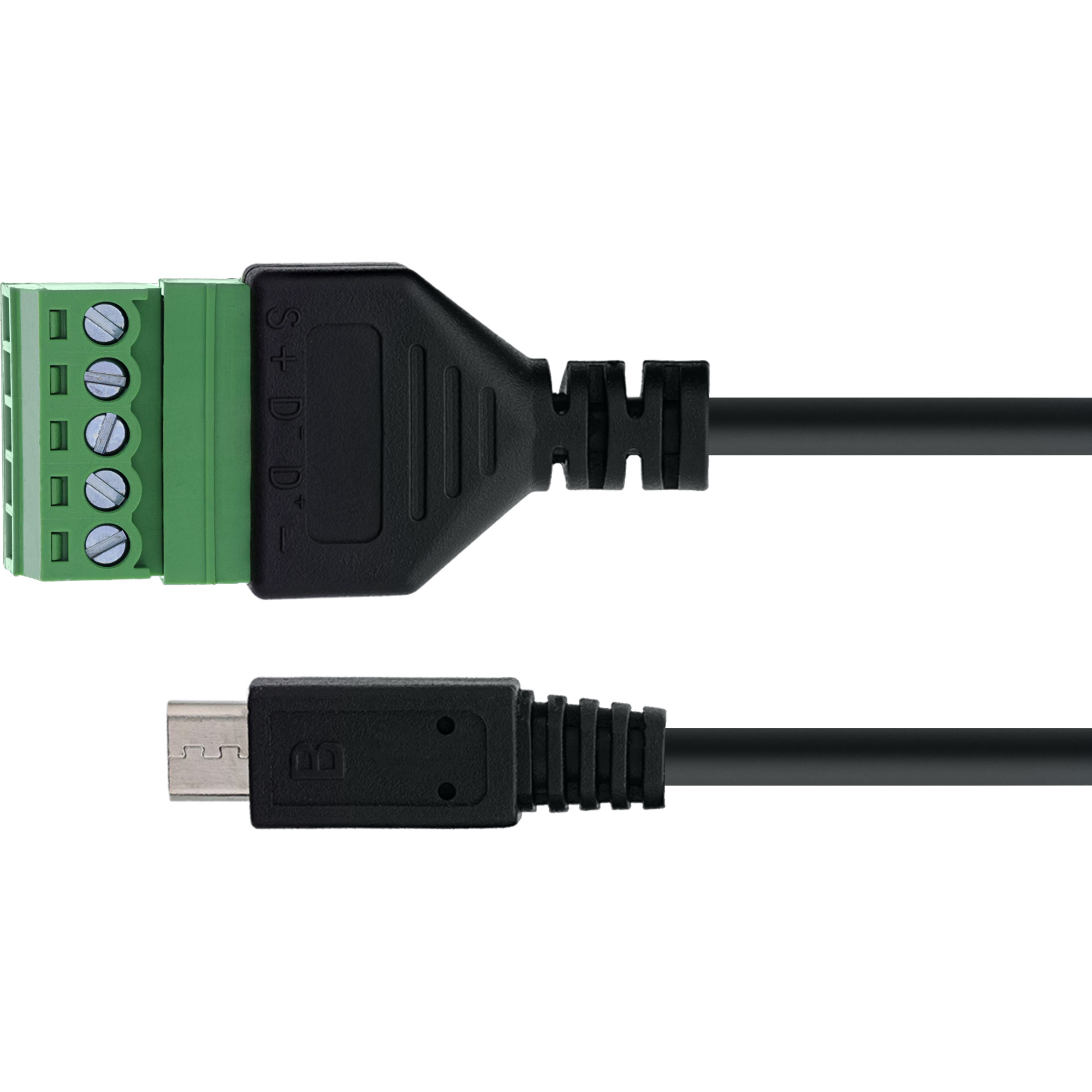

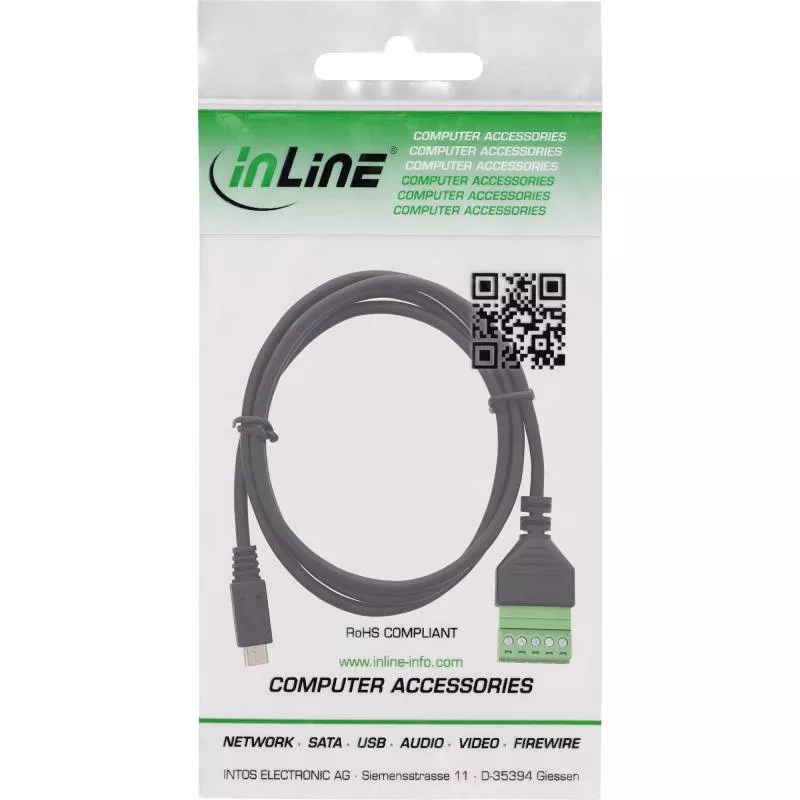

Micro USB 2.0 Terminalblock-Adapter, Stecker, 5-polig, 1 m Kabel

Für Prüfaufbauten, Service und Prototyping konzipiert, verbindet dieser Micro USB 2.0 Terminalblock-Adapter einen Micro-USB-Stecker direkt mit einer 5-poligen Schraubklemme und fest integriertem Anschlusskabel. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und ermöglicht eine schnelle Aufschaltung von USB-2.0-Signalen ohne Löten.

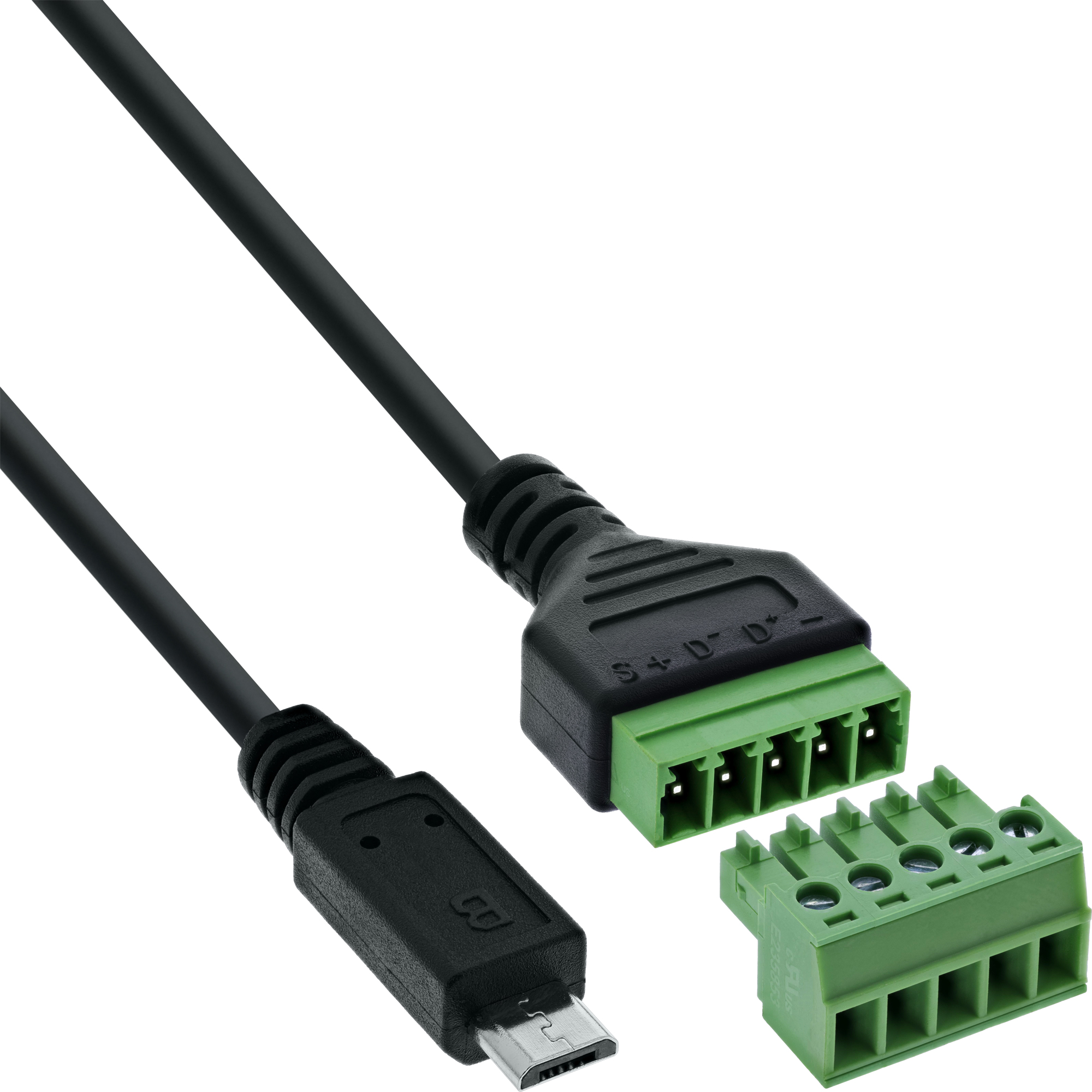

Micro USB auf Schraubklemme – mit 1 m Anschlusskabel

Die seitliche Schraubklemme mit Druckplatte nimmt Leiter im Bereich 16–26 AWG auf und wird mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Die Klemmen sind eindeutig beschriftet und erleichtern die sichere Signalzuordnung bei Diagnose, Inbetriebnahme oder Laboraufbau.

Produkteigenschaften

✔ Micro USB 2.0 Stecker, steckfertig mit fest integriertem Kabel (ca. 1 m, PVC)
✔ 5-polige Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich 16–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Klar beschriftete Klemmenbelegung für eindeutige Verdrahtung
✔ Für Prüfplätze, Embedded-Systeme, Fehlersuche und mobile Serviceanwendungen
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,7 A pro Pin

Klemmenbelegung

✔ 1: – (GND)
✔ 2: D+
✔ 3: D–
✔ 4: + (VBUS 5 V)
✔ 5: S (Schirm)

Technische Daten

✔ USB-Schnittstelle: Micro USB 2.0, Stecker
✔ Kabellänge: ca. 1 m (PVC, fest integriert)
✔ Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich: 16–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,7 A pro Pin
✔ USB-Betriebsspannung (VBUS): 5 V DC
✔ Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
