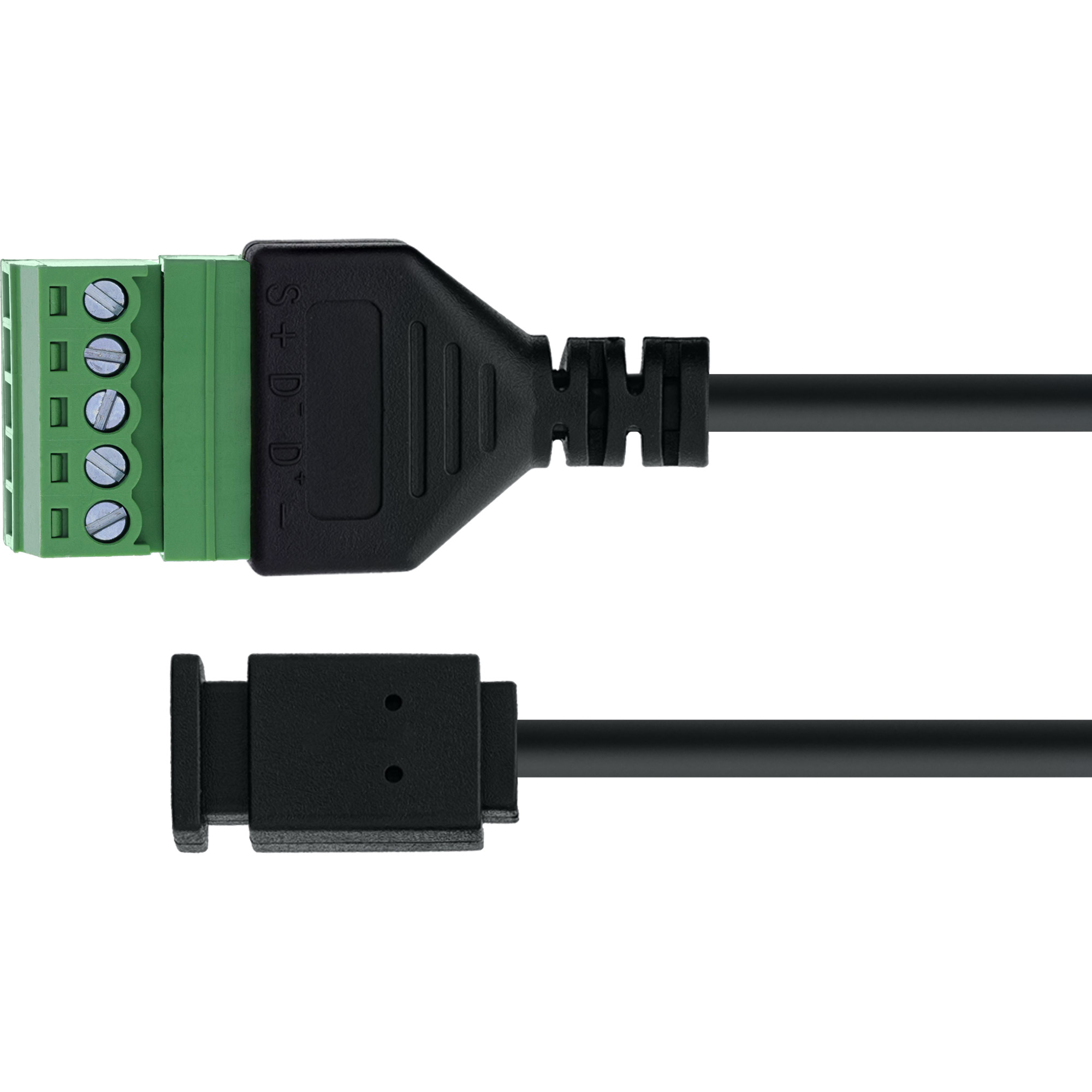

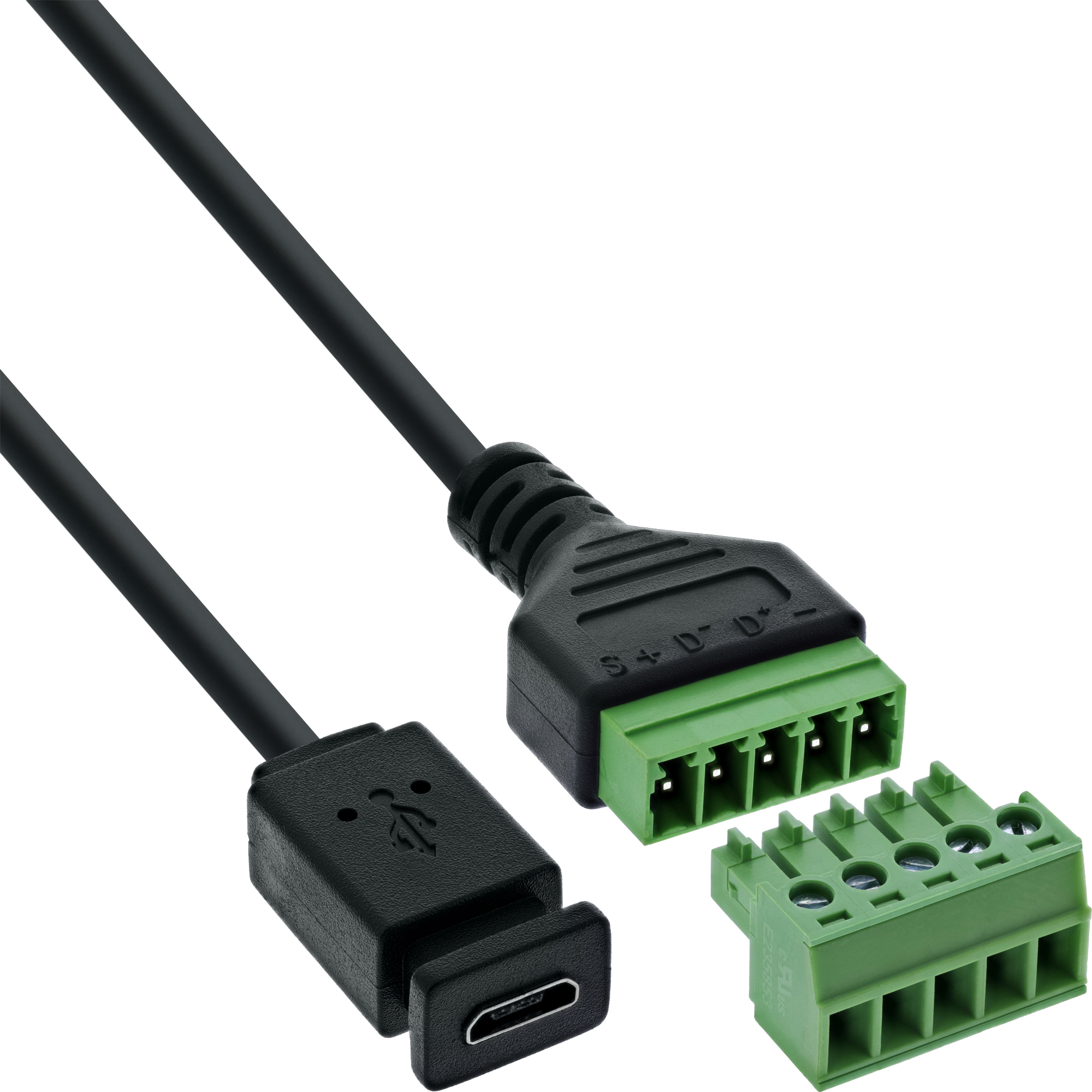

Mini-USB Buchse auf Terminalblock, 5-polig, mit Kabel, 1 m

Als kompakte USB-Schnittstelle für Service, Test und Prototyping verbindet diese Mini-USB Buchse (USB 2.0) von InLine® ein fest integriertes 1 m Anschlusskabel direkt mit einem 5-poligen Schraubklemmenblock – ideal, wenn USB-Signale ohne Löten sauber auf offene Adern geführt werden sollen.

✔ Anschluss: Mini-USB Buchse (USB 2.0)
✔ Kabellänge: ca. 1 m (PVC, fest integriert)
✔ 5-pol. Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich: 16–26 AWG, Werkzeug: Schlitz ≤ 2,5 mm
✔ Klemmbelegung: 1: – / 2: D+ / 3: D– / 4: + / 5: S

Mini-USB Buchse auf Schraubklemme – USB-2.0 Signale strukturiert verdrahten

Der Adapter überführt eine Mini-USB Buchse (USB 2.0) auf einen 5-poligen Terminalblock und eignet sich für feldtaugliche Verdrahtungen in Labor, Werkstatt oder Inbetriebnahme. Die Schraubklemmen mit Druckplatte nehmen Leiter von 16–26 AWG auf und werden werkzeugunterstützt mit einem Schlitzschraubendreher bis 2,5 mm betätigt.

Die Klemmen sind eindeutig beschriftet und reduzieren Fehlverdrahtung: 1 (Masse –), 2 (D+), 3 (D–), 4 (VBUS +), 5 (Schirm S). Durch das fest integrierte 1 m Anschlusskabel lässt sich die Buchse flexibel platzieren – z. B. an Prüfplätzen, in Diagnosemodulen oder bei Embedded-Aufbauten. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auch auf leitfähigen Flächen.

Produkteigenschaften

✔ Mini-USB Buchse (USB 2.0) mit fest integriertem Anschlusskabel (ca. 1 m)
✔ 5-polige Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Klemmbelegung: 1: – / 2: D+ / 3: D– / 4: + / 5: S (Schirm)
✔ Leiterbereich 16–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Isolationswiderstand ≥ 10 MΩ @ 300 V DC, Nennstrom 0,7 A pro Pin

Technische Daten

✔ USB-Schnittstelle: Mini-USB 2.0, Buchse
✔ Kabellänge: ca. 1 m (PVC, fest integriert)
✔ Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
✔ Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Anschlussbereich: 16–26 AWG
✔ Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,7 A pro Pin
✔ USB-Betriebsspannung (VBUS): 5 V DC
✔ Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
✔ Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
