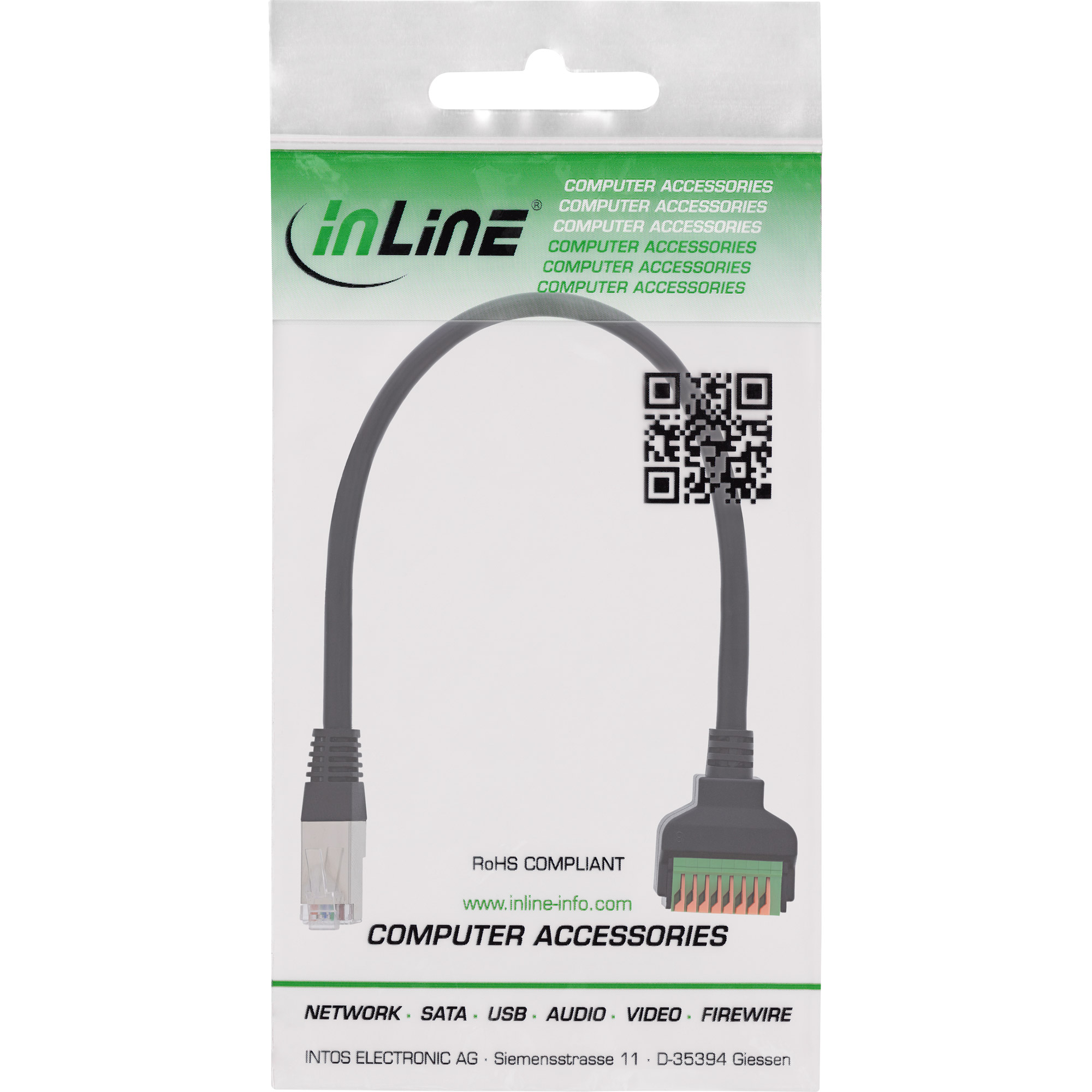

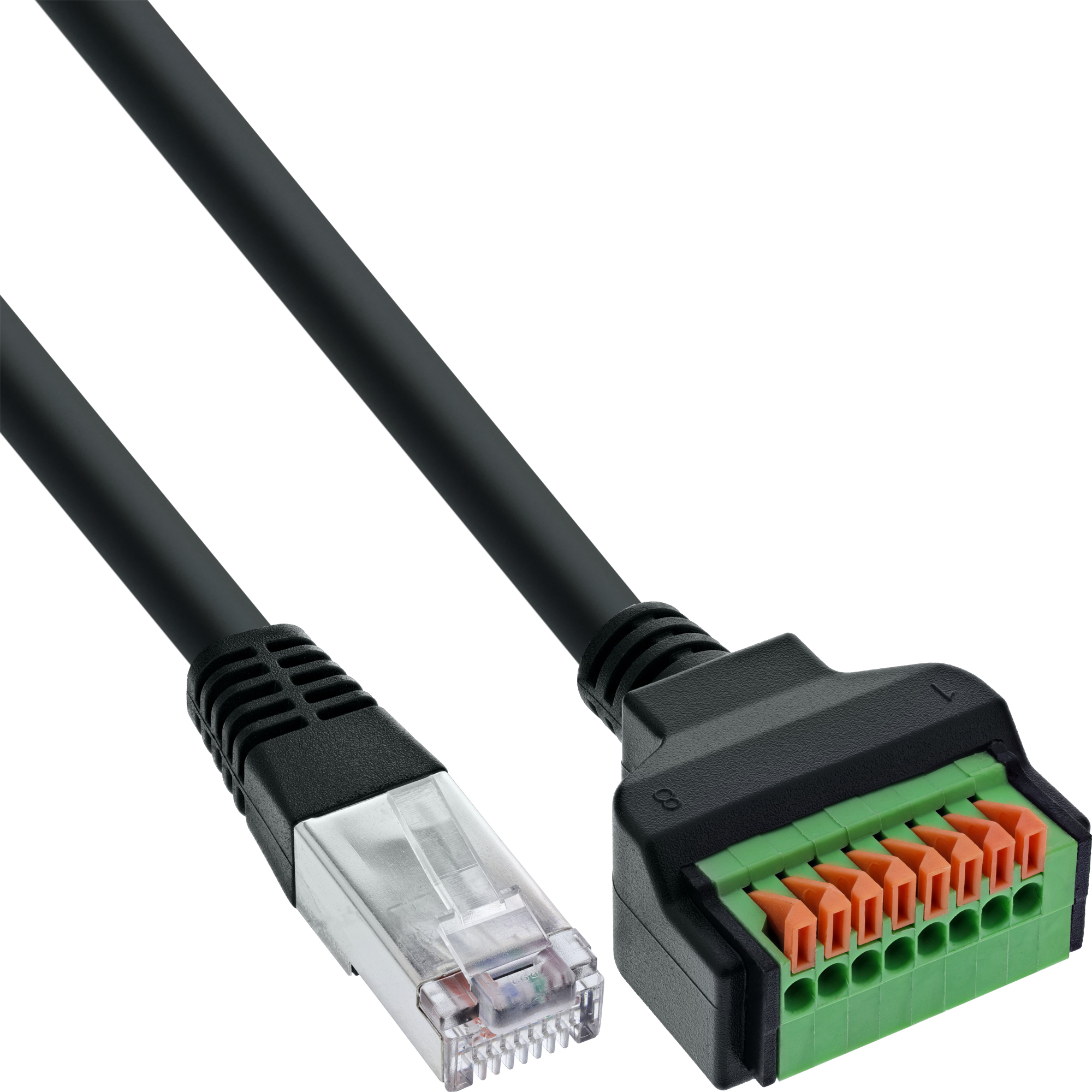

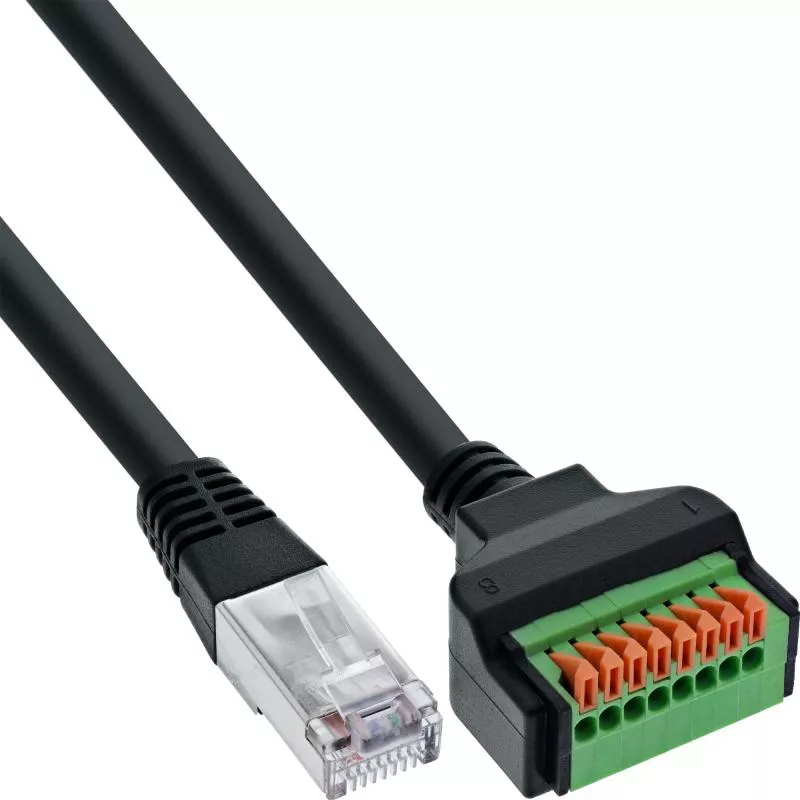

RJ45 Stecker auf Push-In-Klemme, Cat.5e, geschirmt, 8-polig, 15 cm Kabel

Als flexible Schnittstelle zwischen RJ45-Port und offenen Aderenden verbindet dieser RJ45 Stecker (8P8C, Cat.5e) von InLine® ein fest integriertes 15-cm-Kabel direkt mit einer 8-poligen Push-In-Klemme – ideal für Service, Diagnose, Prototyping und Testaufbauten in industriellen Umgebungen.

✔ Anschluss: RJ45 (8P8C) Stecker, Cat.5e, geschirmt
✔ Kabellänge: ca. 15 cm (Cat.5e, 4×2 Adern, 24 AWG, flexibel)
✔ Push-In-Klemme (Federkrafttechnik), 8 Signale 1:1
✔ Leiterbereich: 18–26 AWG (Litzen mit Aderendhülse / Massivleiter)
✔ Lösen: Schlitzschraubendreher ≤ 2,5 mm

RJ45 Stecker mit Push-In-Klemme – Cat.5e-Signale schnell anschließen

Der Adapter überträgt Ethernet-Signale über ein kurzes, flexibles Cat.5e-Kabel von einem geschirmten RJ45-Stecker auf eine Push-In-Klemme. Einzeladern im Bereich 18–26 AWG werden werkzeuglos eingesteckt – für wiederholtes Umverdrahten lässt sich die Verbindung über die Entriegelung mit einem Schlitzschraubendreher ≤ 2,5 mm schnell lösen.

Das 15-cm-Kabel entkoppelt Stecker und Klemme und erleichtert die Integration bei beengten Platzverhältnissen, z. B. in kompakten Testgeräten, im Schaltschrank oder bei dicht belegten Prüfaufbauten. Die geschirmte Ausführung sowie die 1:1 geführte Signalbelegung sorgen für eine saubere, reproduzierbare Verbindung. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ Geschirmter RJ45 Stecker (8P8C), Cat.5e
✔ Fest integriertes Anschlusskabel (ca. 15 cm) für flexible Kabelführung
✔ Push-In-Klemme für schnelle Feldverdrahtung (18–26 AWG)
✔ 8 Signale 1:1 geführt, geeignet für temporäre Anschlüsse & Tests
✔ Entriegelung zum Lösen mit Schlitzschraubendreher ≤ 2,5 mm
✔ Isolationswiderstand ≥ 10 MΩ @ 300 V DC, Nennstrom 1,0 A pro Pin

Technische Daten

✔ RJ45-Schnittstelle: Cat.5e, 8P8C Stecker (geschirmt)
✔ Kabel: Cat.5e, geschirmt, 4×2 Adern, 24 AWG, flexibel, Länge ca. 15 cm
✔ Klemmsystem: Push-In-Klemme (Federkrafttechnik)
✔ Polzahl: 8 Signale (1:1 verbunden)
✔ Anschlussbereich: 18–26 AWG (Massivleiter oder Litze mit Aderendhülse)
✔ Betätigung: Lösen mit Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V zwischen zwei Signalen
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
✔ Abmessungen ohne Kabel: ca. 43 × 33 × 20 mm (L × B × H)
