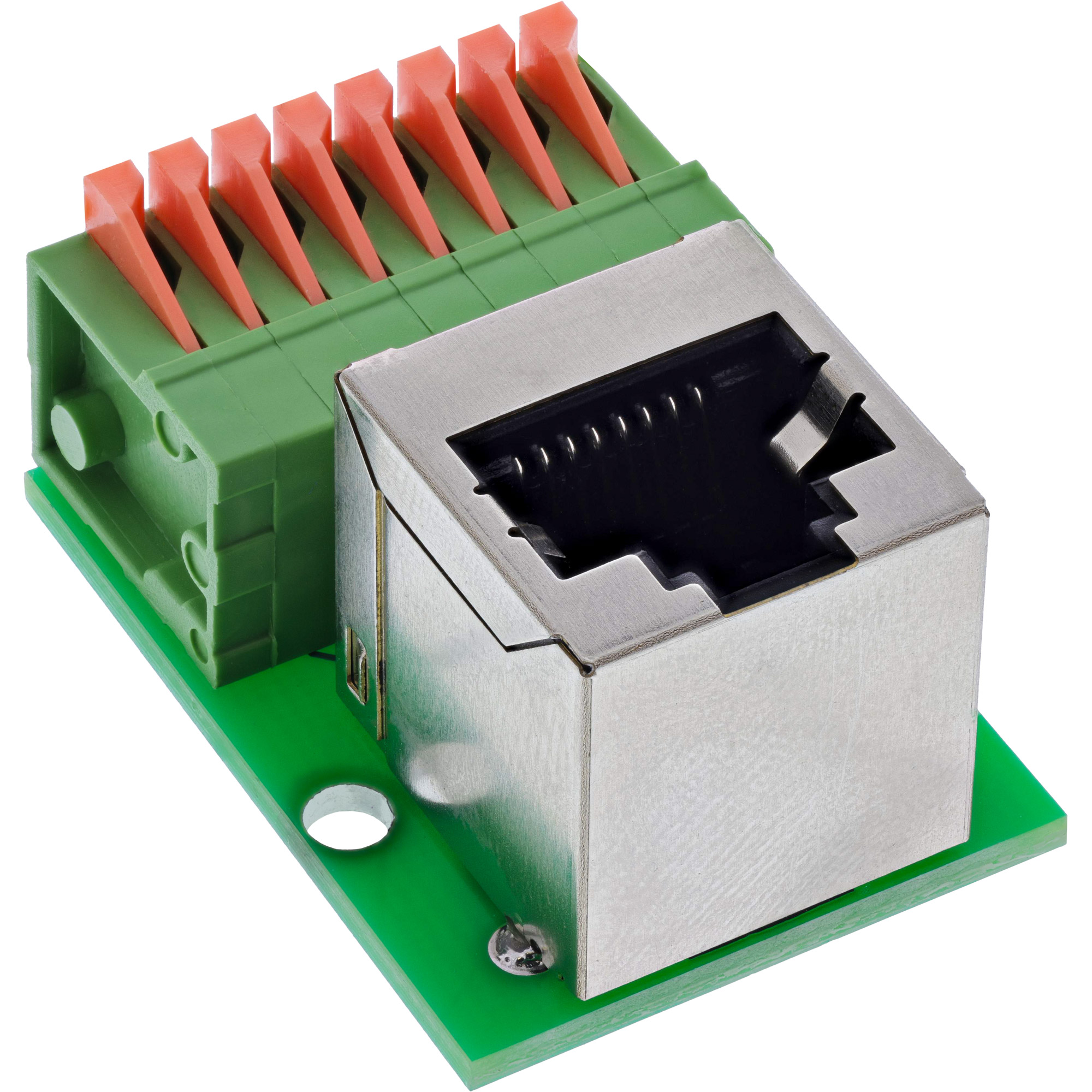

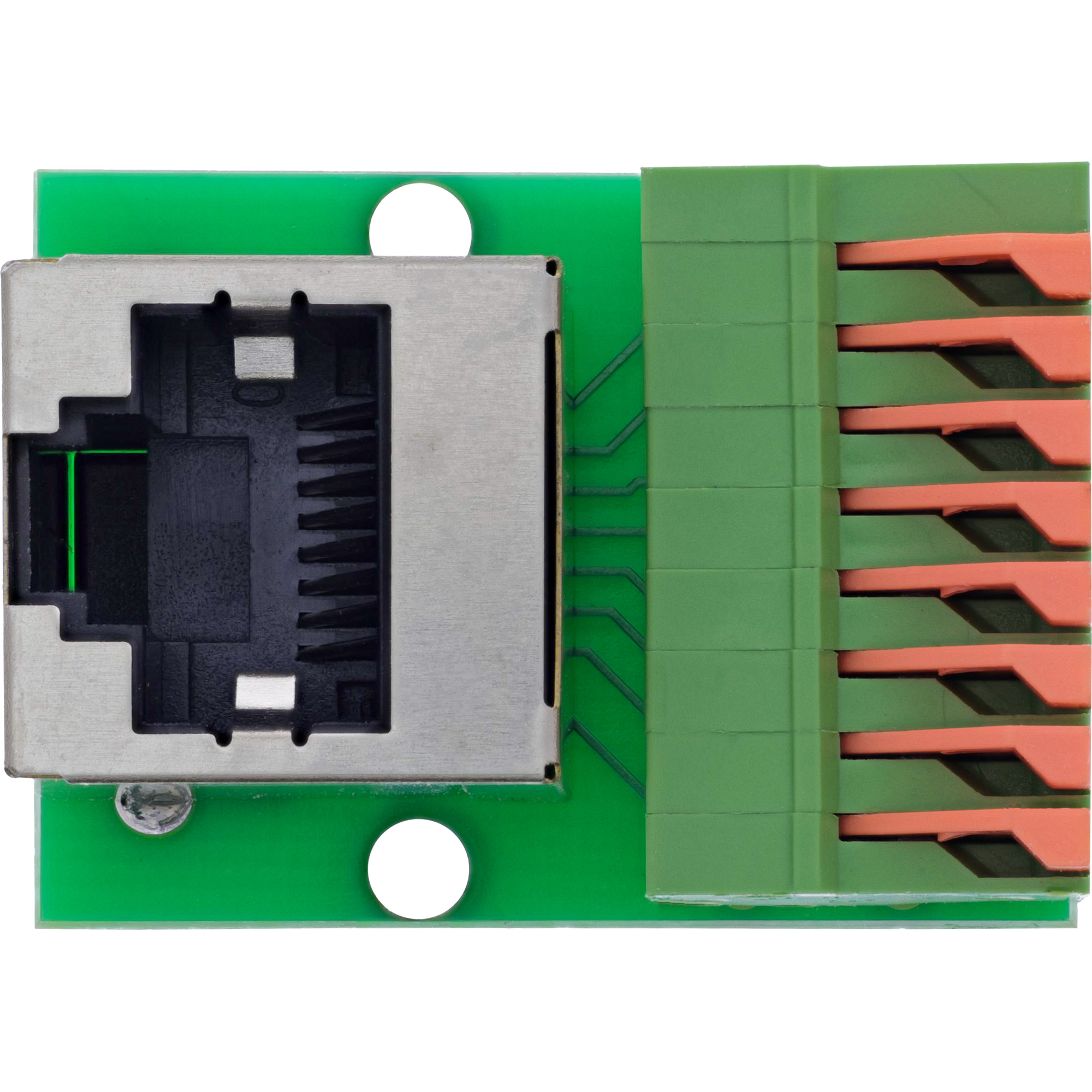

RJ45 Terminalblock-Adapter Cat.5e, Buchse gewinkelt, Push-In-Klemme, 8-polig

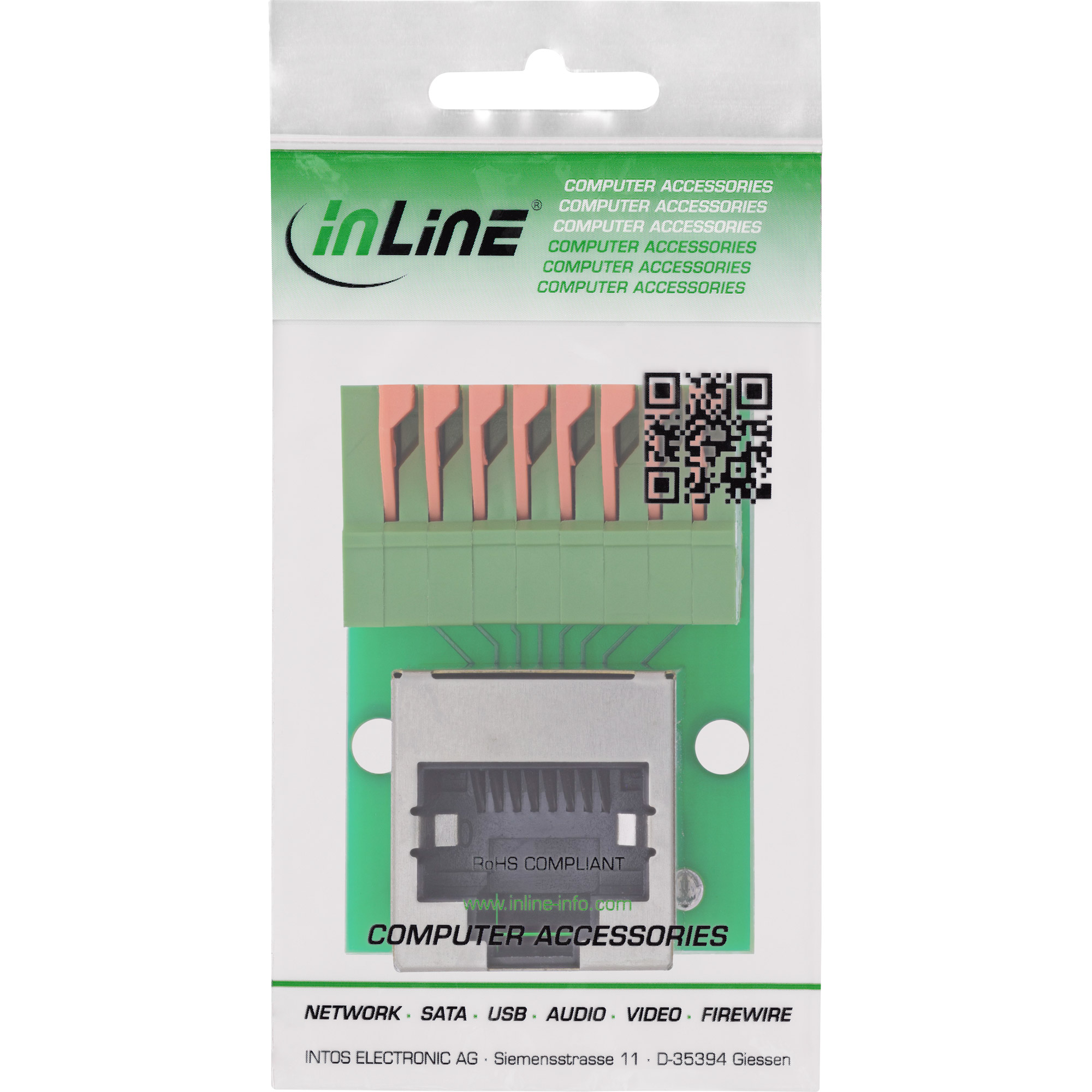

Für platzkritische Ethernet-Anschlüsse konzipiert, verbindet dieser RJ45 Terminalblock-Adapter eine geschirmte Cat.5e RJ45-Buchse (8P8C, 90° gewinkelt) direkt mit einer 8-poligen Push-In-Klemme. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Prototyping, Prüfaufbauten und Embedded-Systeme, wenn offene Aderenden schnell und ohne Schrauben kontaktiert werden sollen.

RJ45 Cat.5e Buchse (gewinkelt) auf Push-In-Klemme – schnell verdrahtet

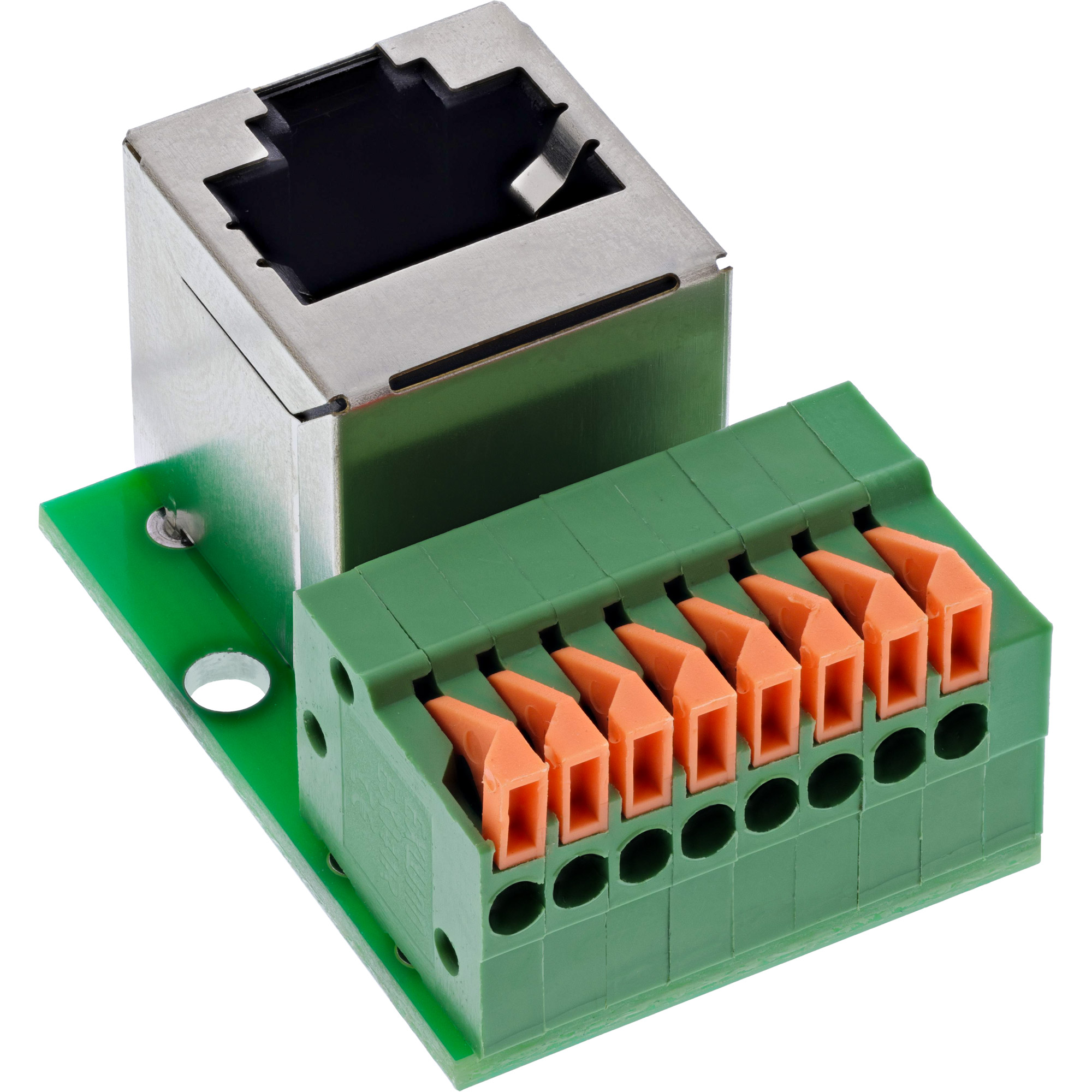

Die Push-In-Technik ermöglicht das direkte Einstecken von Leitern im Bereich 18–26 AWG. Zum Lösen der Verbindung genügt ein Schlitzschraubendreher ≤ 2,5 mm. Durch die gewinkelte Buchse ist der Adapter ideal bei geringer Einbautiefe, zum Beispiel in flachen Gehäusen, Verteilerfeldern oder kompakten Test-Setups. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ RJ45-Schnittstelle: Cat.5e, 8P8C Buchse, geschirmt, 90° gewinkelt
✔ Klemmsystem: Push-In-Klemme (Federkrafttechnik) für schnellen Aderwechsel
✔ Leiterbereich 18–26 AWG, Lösen mit Schlitzschraubendreher ≤ 2,5 mm
✔ 8 Signale, 1:1 verbunden
✔ Geeignet für Embedded, Prüfaufbau, temporäre Netzwerkanbindung und Service
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 1,0 A pro Pin

Technische Daten

✔ RJ45: Cat.5e, 8P8C Buchse, geschirmt, 90° gewinkelt
✔ Klemmsystem: Push-In-Klemme, 8-polig
✔ Polzahl: 8 Signale (1:1 verbunden)
✔ Leiterbereich: 18–26 AWG (Massivleiter oder Litze mit Aderendhülse)
✔ Lösen: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –10 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Abmessungen: ca. 43 × 33 × 24 mm (L × B × H)
