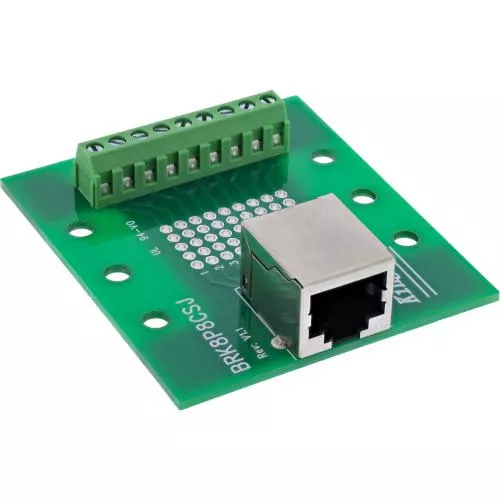

RJ45 Terminalblock, Buchse gerade, für Hutschiene

Für strukturierte Ethernet-Aufschaltungen im Schaltschrank konzipiert, verbindet dieser RJ45 Terminalblock eine gerade RJ45-Buchse mit einer seitlichen Schraubklemmleiste. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich ideal für Prüfstände, Servicearbeiten und industrielle Steuerungsanwendungen mit Ethernet-Anbindung.

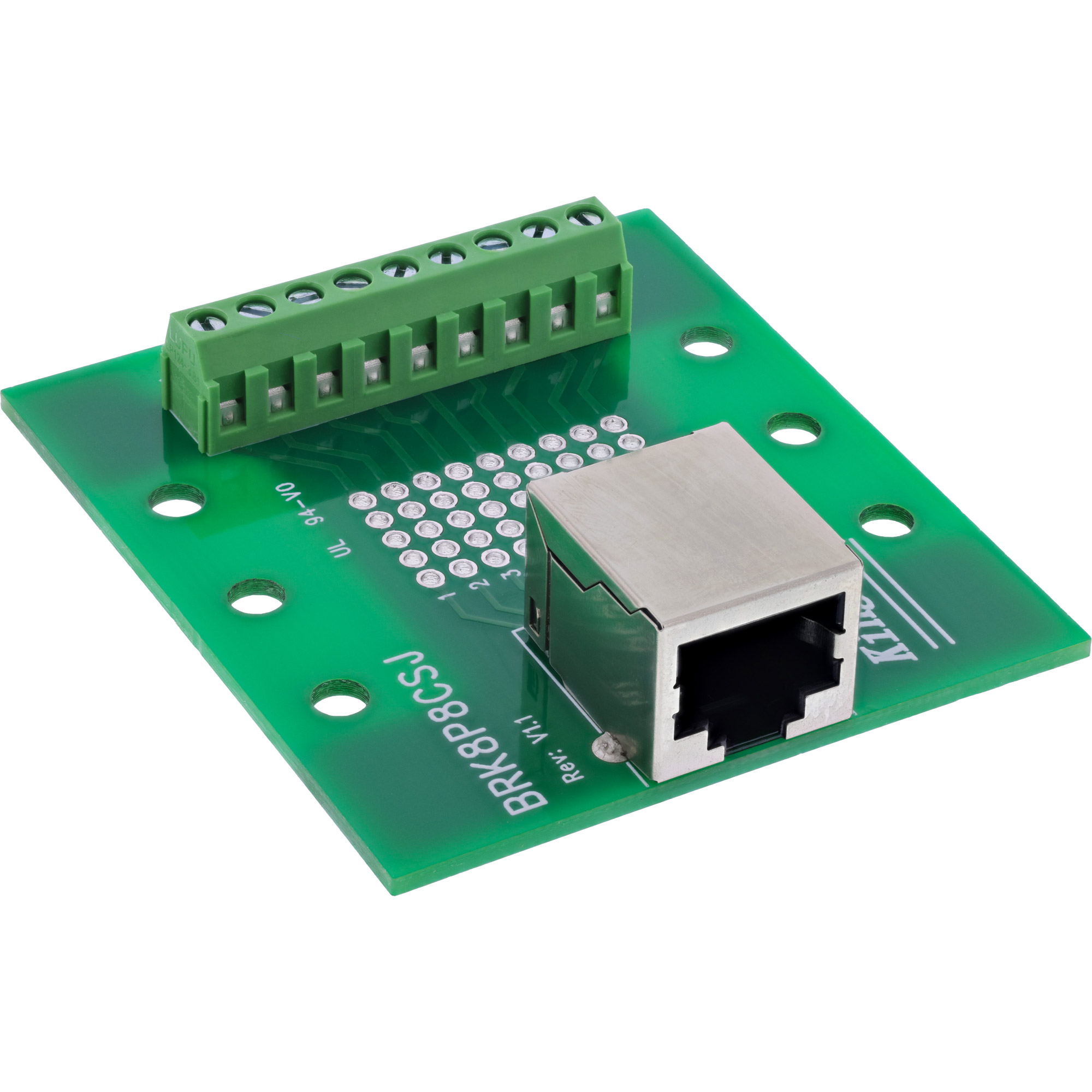

RJ45 Buchse auf Schraubklemme – sauber montiert auf DIN-Hutschiene

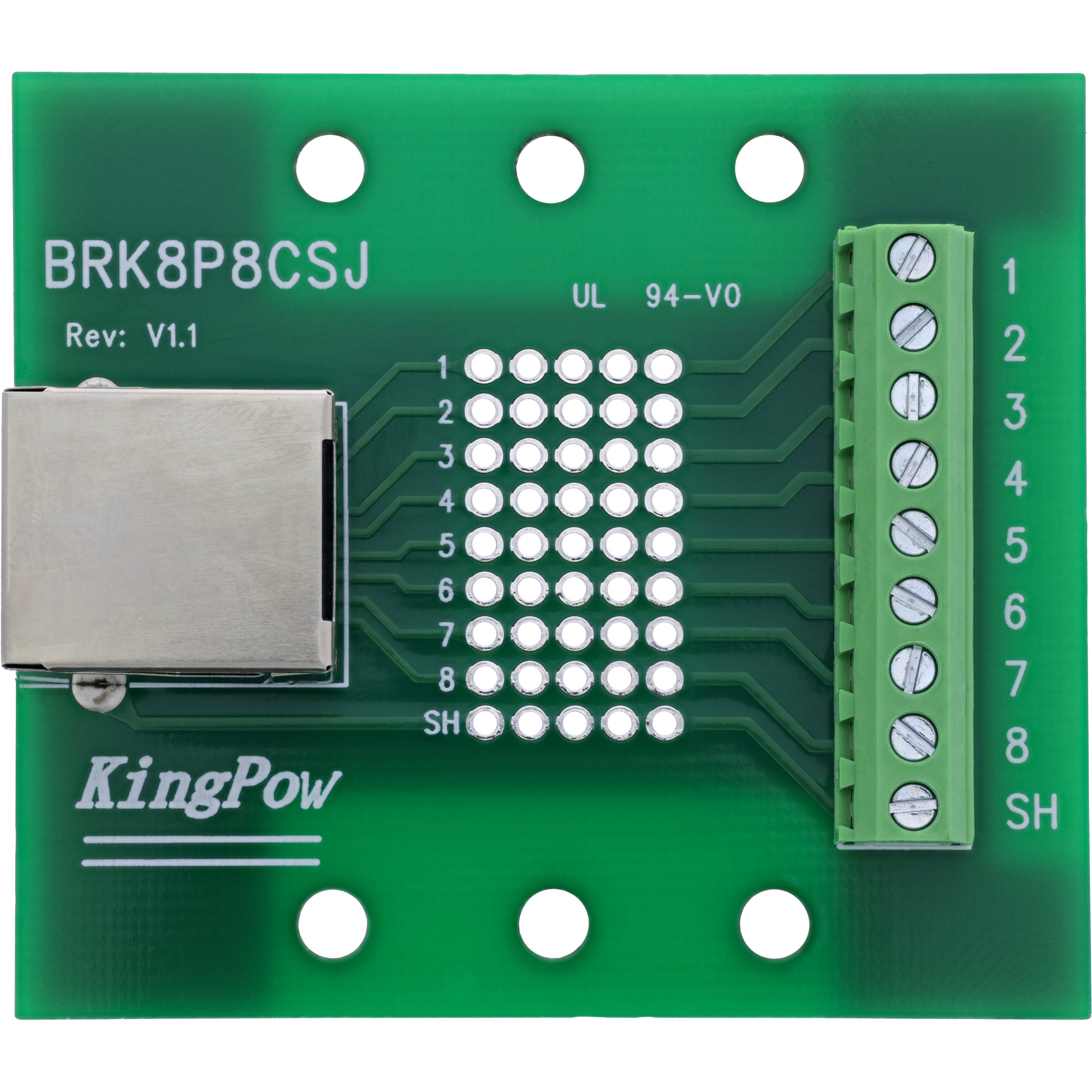

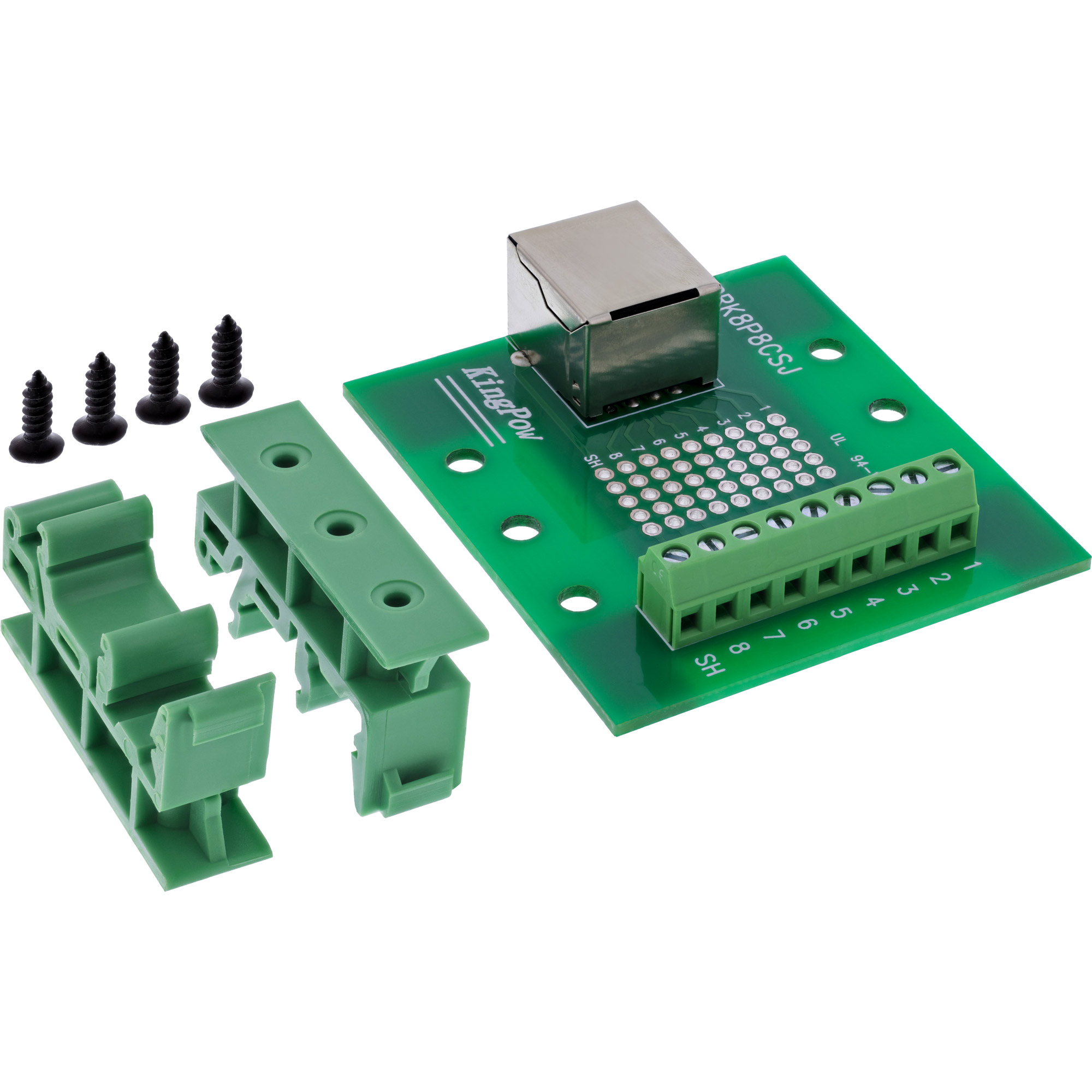

Die integrierte RJ45-Schnittstelle (8P8C) ist direkt auf eine 9-polige Schraubklemme geführt – acht Adern plus Schirm. Leiter im Bereich 16–26 AWG lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm anschließen. Der vormontierte DIN-Rail-Clip ermöglicht eine platzsparende und normgerechte Montage auf Standard-Hutschienen.

Produkteigenschaften

✔ RJ45 Buchse (8P8C), gerade Ausführung
✔ Schraubklemmleiste mit Druckplatte, 9 Klemmen (8 Signale + Schirm)
✔ Leiterbereich 16–26 AWG, Rastermaß 5,0 mm
✔ Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Für Netzwerkdiagnose, Maschinenkommunikation, Embedded-Systeme und Prüfaufbauten
✔ Zuverlässige Signalübertragung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 1,0 A pro Pin

Technische Daten

✔ Schnittstelle: RJ45 Buchse, 8P8C (gerade)
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Klemmen: 9 (8 Signale + Schirm)
✔ Leiterbereich: 16–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)

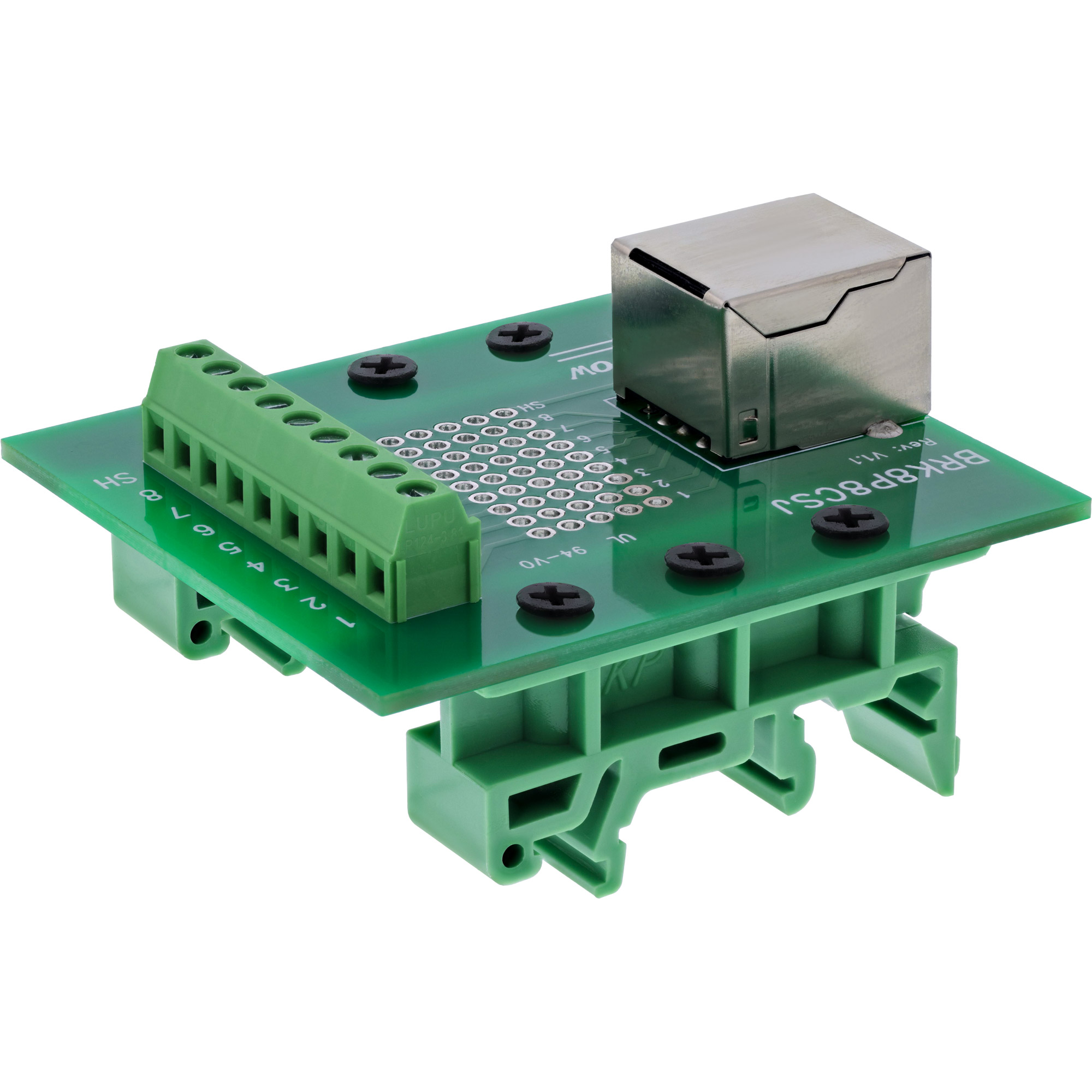

✔ Montage: für DIN-Hutschiene vorbereitet
✔ Abmessungen: ca. 60,45 × 53,6 × 43,0 mm (B × H × T)
