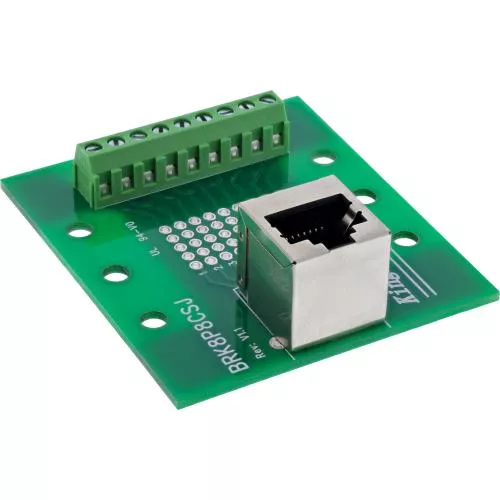

RJ45 Terminalblock für Hutschiene, Buchse nach oben, Schraubklemme

Für strukturierte Ethernet-Verdrahtung im Schaltschrank und Prüfumfeld konzipiert, verbindet dieser RJ45 Terminalblock eine nach oben ausgerichtete RJ45-Buchse (8P8C) mit einer seitlichen Schraubklemmenleiste (8 Signale + Schirm). Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Servicearbeiten, Netzwerkdiagnose, Maschinenkommunikation sowie Prüf- und Prototyping-Setups auf der DIN-Hutschiene.

RJ45 Buchse (nach oben) auf Schraubklemme – für DIN-Hutschiene

Die Schraubklemmen mit Druckplatte unterstützen Leiter im Bereich 16–26 AWG und werden mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Der zusätzliche Schirmkontakt ist separat aufgelegt und erleichtert die strukturierte Integration in industrielle Umgebungen. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ RJ45-Schnittstelle: 8P8C Buchse, nach oben ausgerichtet

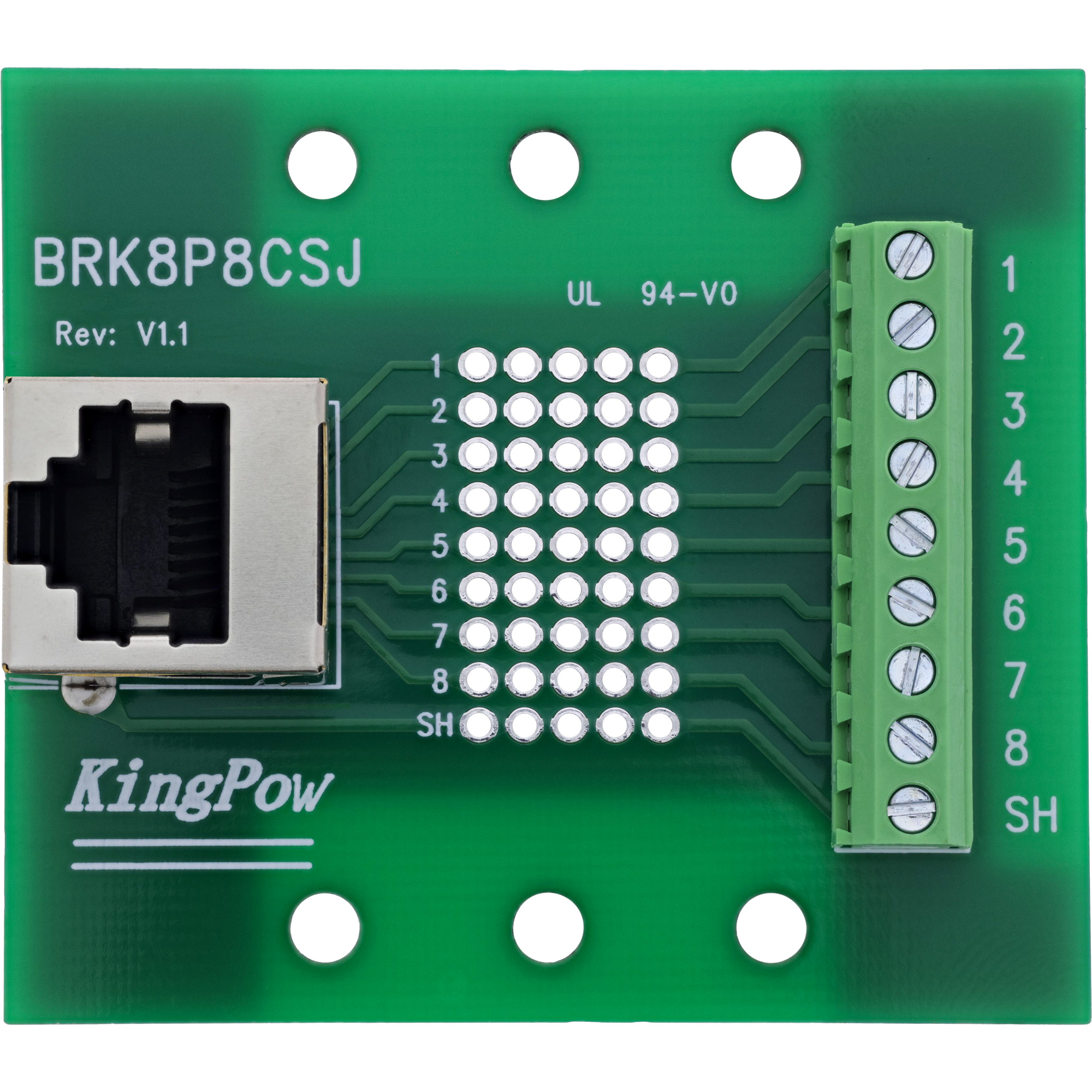

✔ Schraubklemmenleiste: 9 Klemmen (8 Signale + Schirm), mit Druckplatte
✔ Leiterbereich 16–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Für Schaltschrank, Labor, Service und Prüfaufbauten geeignet
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 1,0 A pro Pin
✔ Montage auf DIN-Hutschiene (DIN-Rail)

Technische Daten

✔ RJ45: 8P8C Buchse, nach oben ausgerichtet
✔ Klemmen: 9 (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
✔ Leiterbereich: 16–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 1,0 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +70 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)

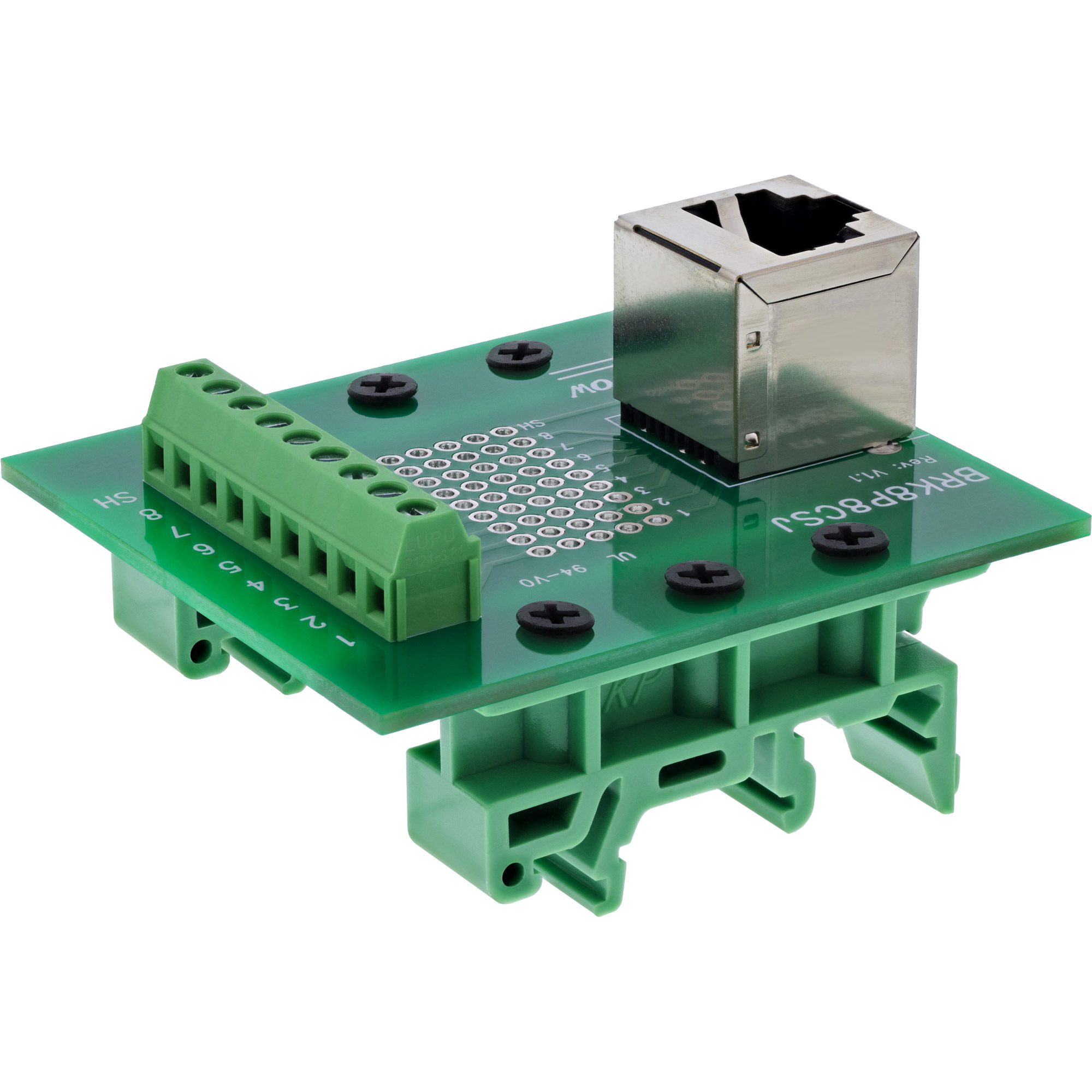

✔ Montage: DIN-Hutschiene (DIN-Rail)
✔ Abmessungen: ca. 60,45 × 53,6 × 43,0 mm (B × H × T)
