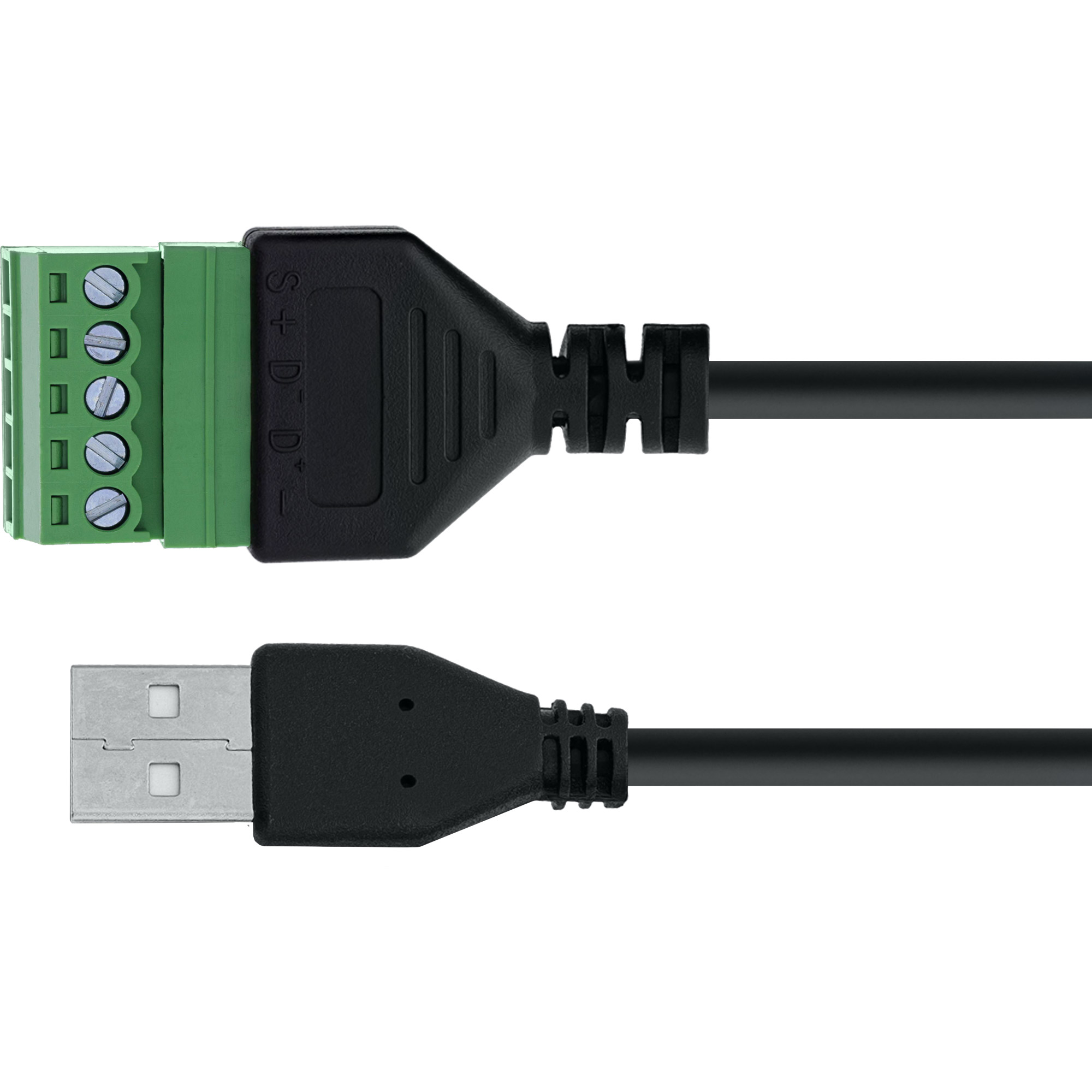

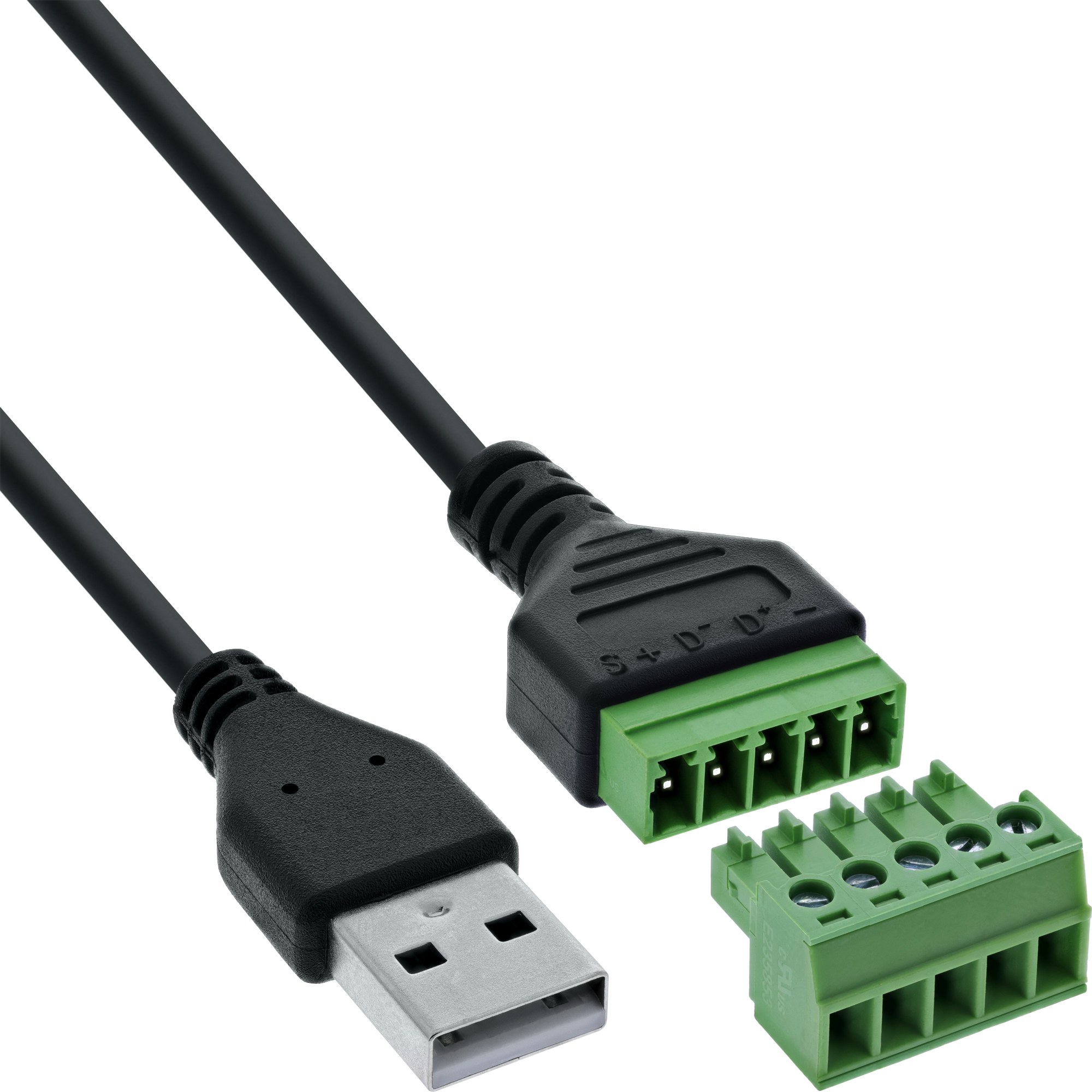

USB-A Stecker auf Terminalblock, 5-polig, Schraubklemme, 1 m Kabel

Als praktische USB-2.0-Schnittstelle für Service, Test und Prototyping verbindet dieser USB-A Stecker (USB 2.0) von InLine® ein fest integriertes 1-m-Kabel mit einem 5-poligen Terminalblock – ideal, wenn USB-Signale schnell und verlötfrei auf offene Aderenden geführt werden sollen.

✔ Anschluss: USB-A 2.0 Stecker, festes Kabel ca. 1 m
✔ Terminalblock: 5-polige Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich: 16–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Klemmbelegung: 1: – / 2: D+ / 3: D– / 4: + / 5: S (Schirm)
✔ Nennstrom: 0,7 A pro Pin, Isolationswiderstand ≥ 10 MΩ @ 300 V DC

USB-A auf Schraubklemme – USB-2.0-Signale schnell auflegen

Der Adapter kombiniert eine steckfertige USB-A Verbindung mit der Flexibilität eines offenen Klemmanschlusses. Damit eignet er sich für Prüfplätze, Diagnose- und Serviceeinsätze, Embedded-Systeme oder Laboraufbauten, bei denen USB-Leitungen kurzfristig angepasst oder sauber dokumentiert werden müssen.

Die 5-polige Schraubklemme ist klar beschriftet und unterstützt Leiter im Bereich 16–26 AWG. Über die Druckplatten-Technik werden Adern sicher geklemmt, während das fest integrierte 1-m-Kabel den Verdrahtungsaufwand reduziert und zugleich eine flexible Positionierung des Terminalblocks ermöglicht. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Oberflächen.

Produkteigenschaften

✔ USB-A 2.0 Stecker mit fest integriertem Anschlusskabel (ca. 1 m)
✔ 5-poliger Terminalblock: Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich 16–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Eindeutige Klemmbelegung: 1: – / 2: D+ / 3: D– / 4: + / 5: S (Schirm)
✔ Geeignet für Test, Service, Inbetriebnahme und Prototyping
✔ Geprüfte elektrische Werte: Isolationswiderstand ≥ 10 MΩ @ 300 V DC, Nennstrom 0,7 A pro Pin

Technische Daten

✔ USB-Schnittstelle: USB-A 2.0, Stecker
✔ Kabellänge: ca. 1 m (PVC, fest integriert)
✔ Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
✔ Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Anschlussbereich: 16–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,7 A pro Pin
✔ USB-Betriebsspannung (VBUS): 5 V DC
✔ Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
✔ Abmessungen Terminalblock: ca. 50 × 21,2 × 18,4 mm (L × B × H)
