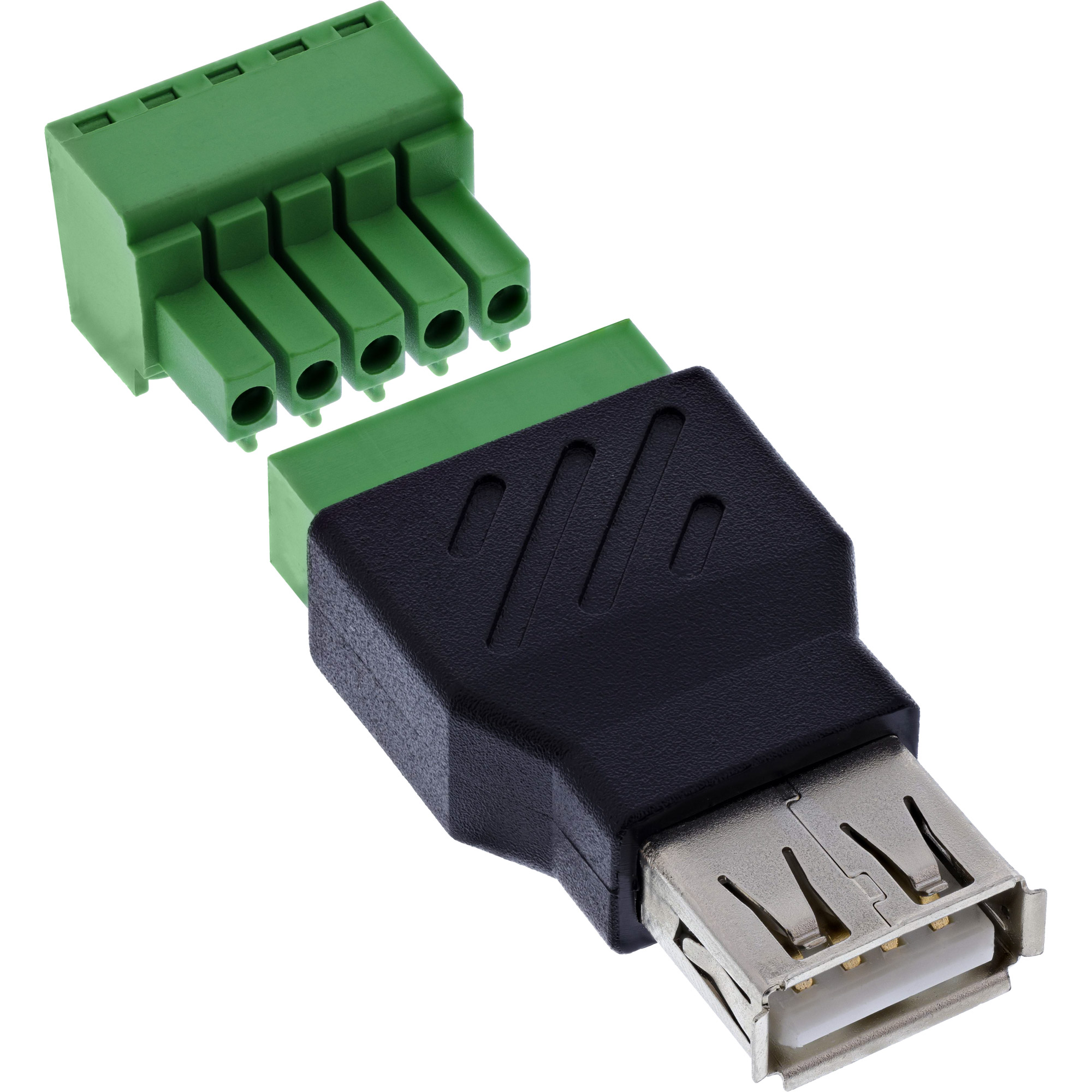

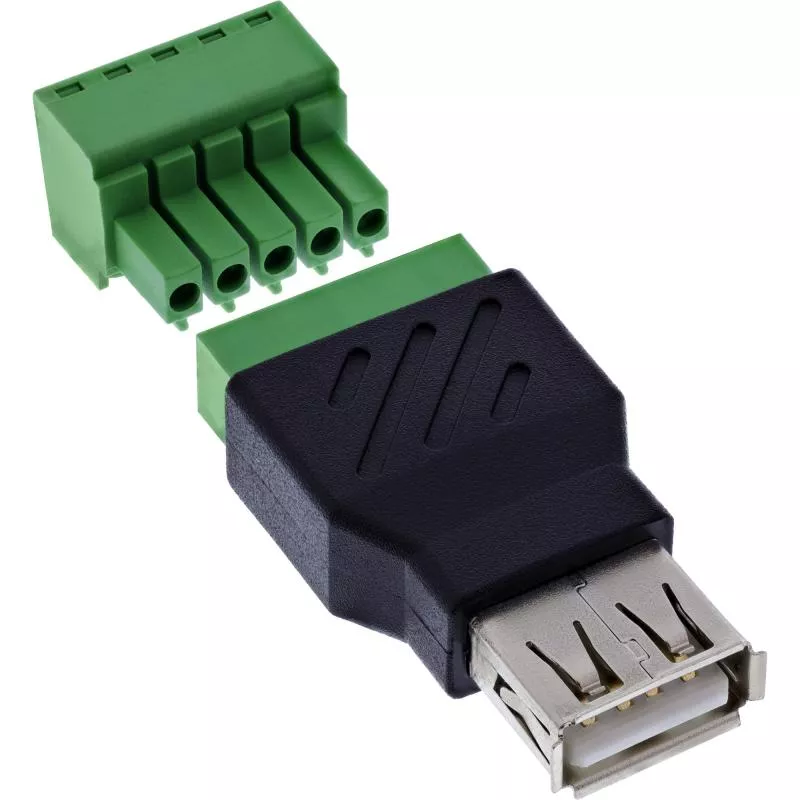

USB-A 2.0 Terminalblock-Adapter, Buchse, 5-polig, ohne Kabel

Für Service, Testaufbauten und Prototyping konzipiert, überträgt dieser USB-A Terminalblock-Adapter eine USB-2.0-Buchse direkt auf eine 5-polige Schraubklemme. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und ermöglicht das Auflegen von USB-Signalen ohne Löten und ohne festes Anschlusskabel.

USB-A Buchse auf Schraubklemme – kompakt und eindeutig beschriftet

Die Schraubklemme mit Druckplatte nimmt Leiter im Bereich 16–26 AWG auf und wird mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Dank klarer Klemmenbeschriftung lässt sich die Signalzuordnung schnell und fehlerarm umsetzen – ideal für Labor, Fehlersuche und mobile Messplätze.

Produkteigenschaften

✔ USB-A 2.0 Buchse, ohne Kabel – ideal für feste Einbau- oder Adapterlösungen
✔ 5-polige Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich 16–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Klar beschriftete Klemmenbelegung für eindeutige Verdrahtung
✔ Platzsparend: Gesamtlänge ca. 48 mm
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,7 A pro Pin

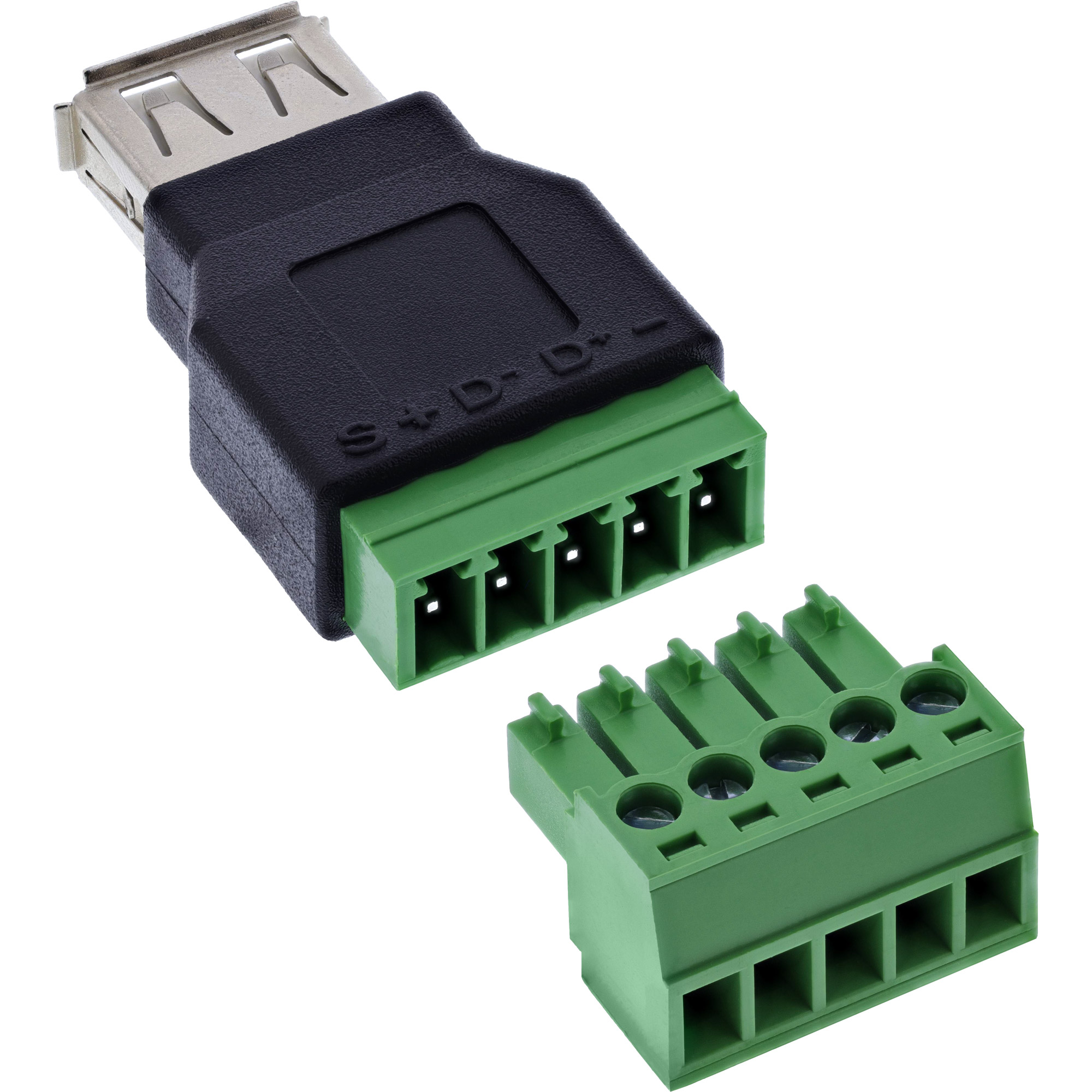

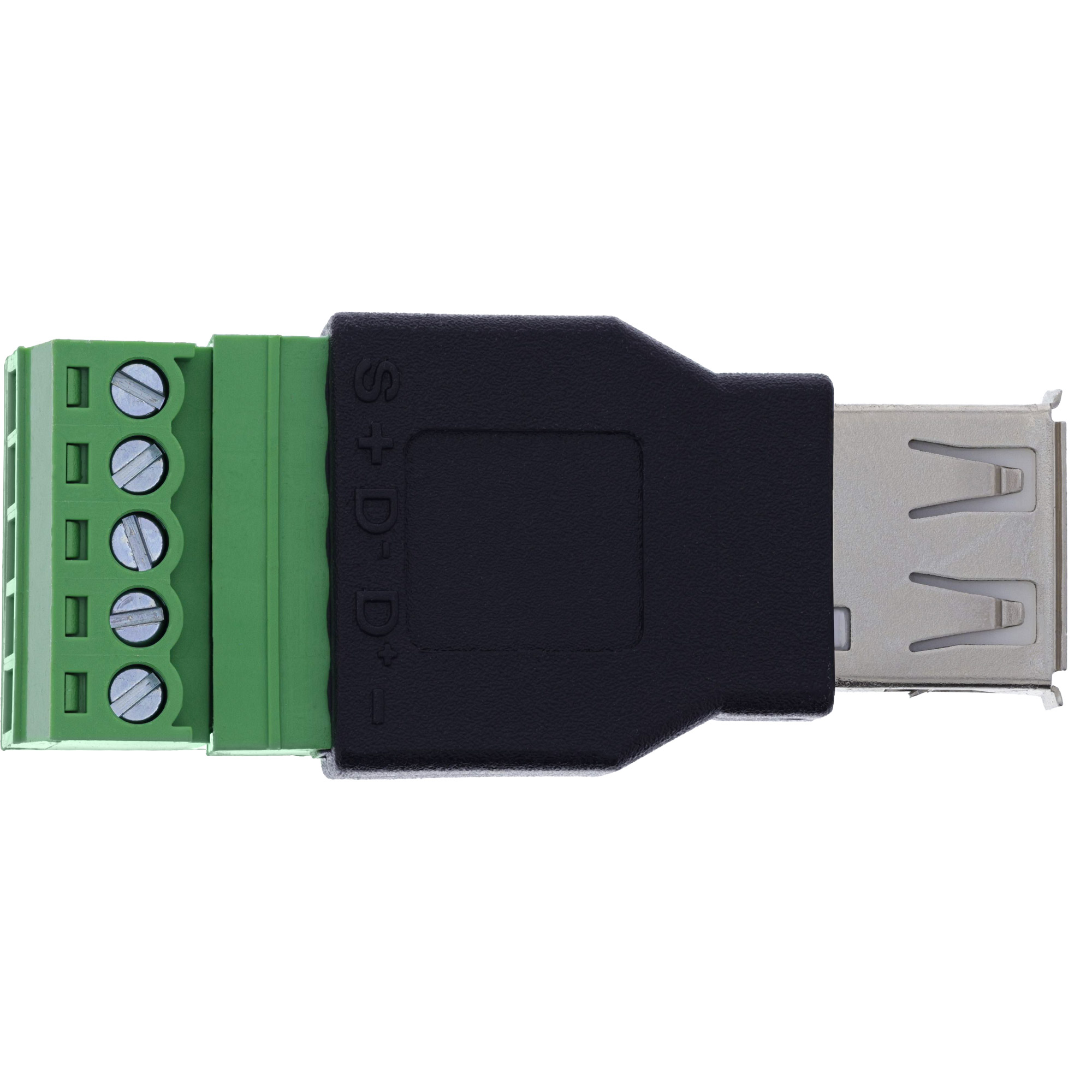

Klemmenbelegung

✔ 1: – (GND)
✔ 2: D+
✔ 3: D–
✔ 4: + (VBUS 5 V)
✔ 5: S (Schirm)

Technische Daten

✔ USB-Schnittstelle: USB-A 2.0, Buchse
✔ Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich: 16–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,7 A pro Pin
✔ USB-Betriebsspannung (VBUS): 5 V DC
✔ Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Abmessungen: ca. 48 × 21,2 × 18,4 mm (L × B × H)
