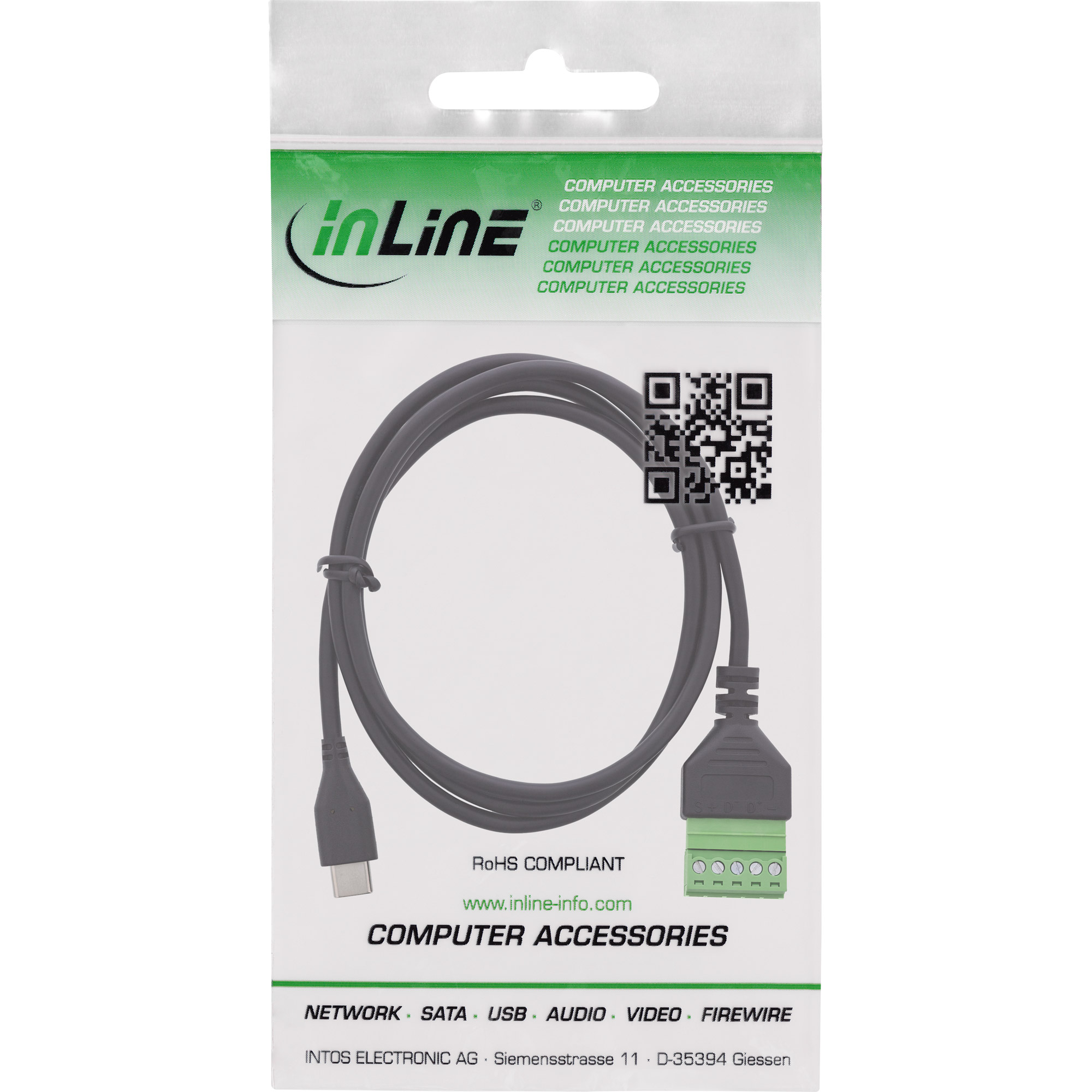

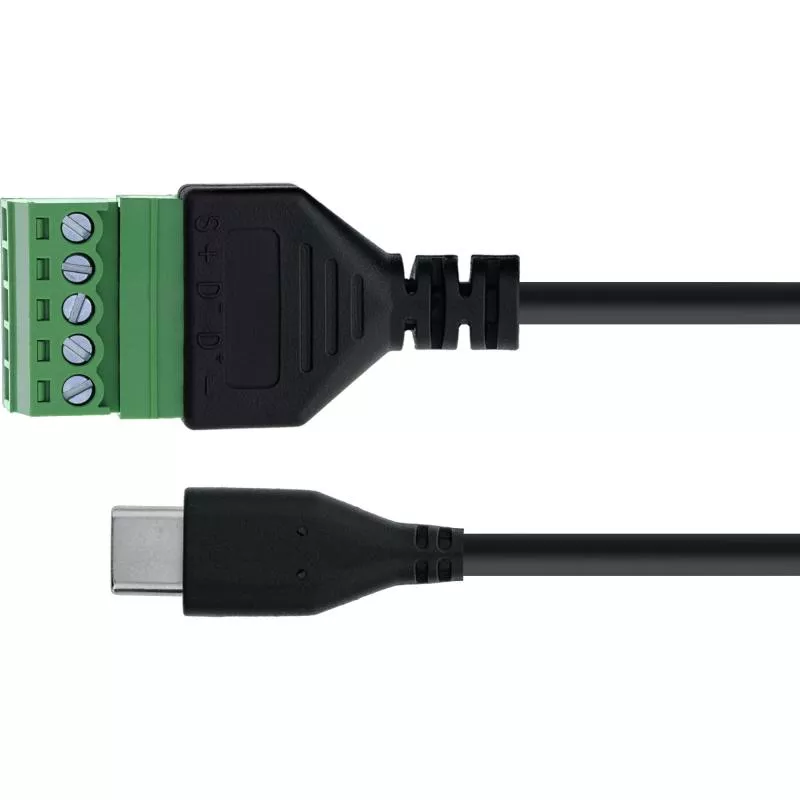

USB-C Stecker auf Terminalblock, 5-polig, mit Kabel, 1 m

Als steckfertiger USB-Adapter für Service und Test verbindet dieser USB-C Stecker (USB 2.0) von InLine® ein 1 m Anschlusskabel direkt mit einem 5-poligen Schraubklemmenblock – ideal für Prüfplätze, Diagnoseaufbauten und Embedded-Systeme, wenn USB-Signale ohne Lötarbeiten auf offene Adern geführt werden sollen.

✔ Anschluss: USB-C Stecker (USB 2.0)
✔ Kabellänge: ca. 1 m (PVC, fest integriert)
✔ 5-pol. Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Leiterbereich: 16–26 AWG, Werkzeug: Schlitz ≤ 2,5 mm
✔ Klemmbelegung: 1: – / 2: D+ / 3: D– / 4: + / 5: S

USB-C Stecker auf Schraubklemme – USB-2.0 Signale sauber auflegen

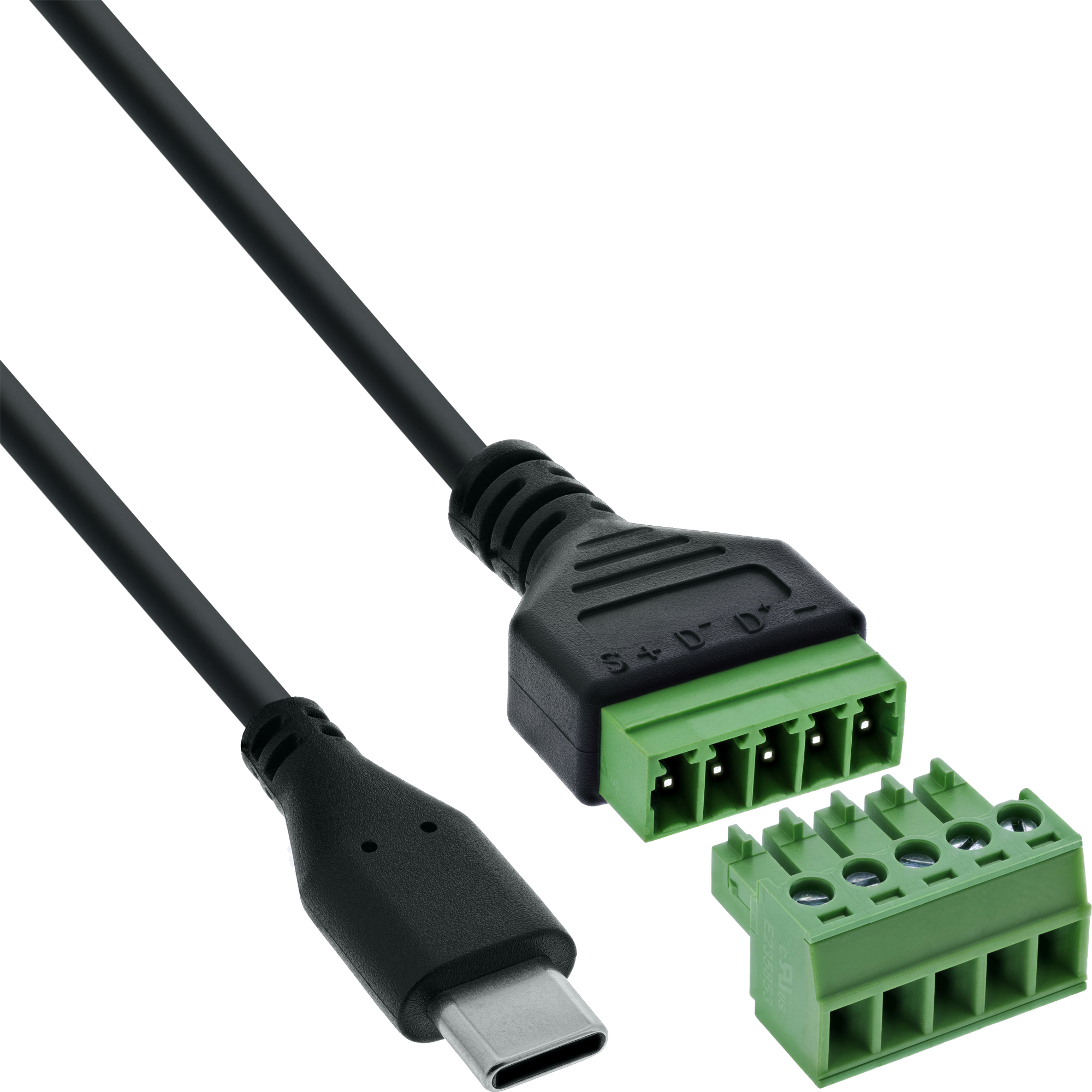

Der Adapter überführt die USB-C Schnittstelle (USB 2.0) auf einen 5-poligen Terminalblock und erleichtert damit die feldtaugliche Verdrahtung von Spannungsversorgung und Datenleitungen. Die Schraubklemmen mit Druckplatte nehmen Leiter von 16–26 AWG auf und werden werkzeugunterstützt mit einem Schlitzschraubendreher bis 2,5 mm betätigt.

Die Klemmen sind eindeutig beschriftet und helfen bei einer schnellen, fehlerarmen Zuordnung: 1 (Masse –), 2 (D+), 3 (D–), 4 (VBUS +), 5 (Schirm S). Das fest integrierte 1 m Kabel reduziert den Montageaufwand und eignet sich besonders für mobile Messplätze, Prototyping oder Inbetriebnahmen. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auch auf leitfähigen Flächen.

Produkteigenschaften

✔ USB-C Stecker (USB 2.0) mit fest integriertem Anschlusskabel (ca. 1 m)
✔ 5-polige Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Klemmbelegung: 1: – / 2: D+ / 3: D– / 4: + / 5: S (Schirm)
✔ Leiterbereich 16–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Isolationswiderstand ≥ 10 MΩ @ 300 V DC, Nennstrom 0,7 A pro Pin

Technische Daten

✔ USB-Schnittstelle: USB-C 2.0, Stecker
✔ Kabellänge: ca. 1 m (PVC, fest integriert)
✔ Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
✔ Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
✔ Anschlussbereich: 16–26 AWG
✔ Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,7 A pro Pin
✔ USB-Betriebsspannung (VBUS): 5 V DC
✔ Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C
✔ Isolierlage: EVA-Isolierung auf Unterseite
✔ Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
