USB zu RS232 Konverter mit Isolator, USB-A auf Schraubklemme
NEU
Viele Mess-, Steuer- und Anlagengeräte kommunizieren weiterhin über RS232, während aktuelle Rechner keine serielle Schnittstelle mehr besitzen. Dieser Konverter bindet solche Geräte über USB-A und einen virtuellen COM-Port an, sodass bestehende Software ohne Anpassung weiterläuft. Typisch ist der Einsatz in Industrie- und Messtechnik, bei Wartung und Service sowie überall dort, wo Altgeräte in neue Systeme eingebunden werden.
Die galvanische Trennung mit bis zu 2,5 kV Isolationsspannung trennt USB- und RS232-Seite elektrisch voneinander. Das reduziert Masseschleifen, Potentialunterschiede und Störungen, insbesondere bei empfindlicher Elektronik oder unterschiedlichen Erdungspotentialen.
USB RS232 Konverter mit galvanischer Trennung und Schraubklemme

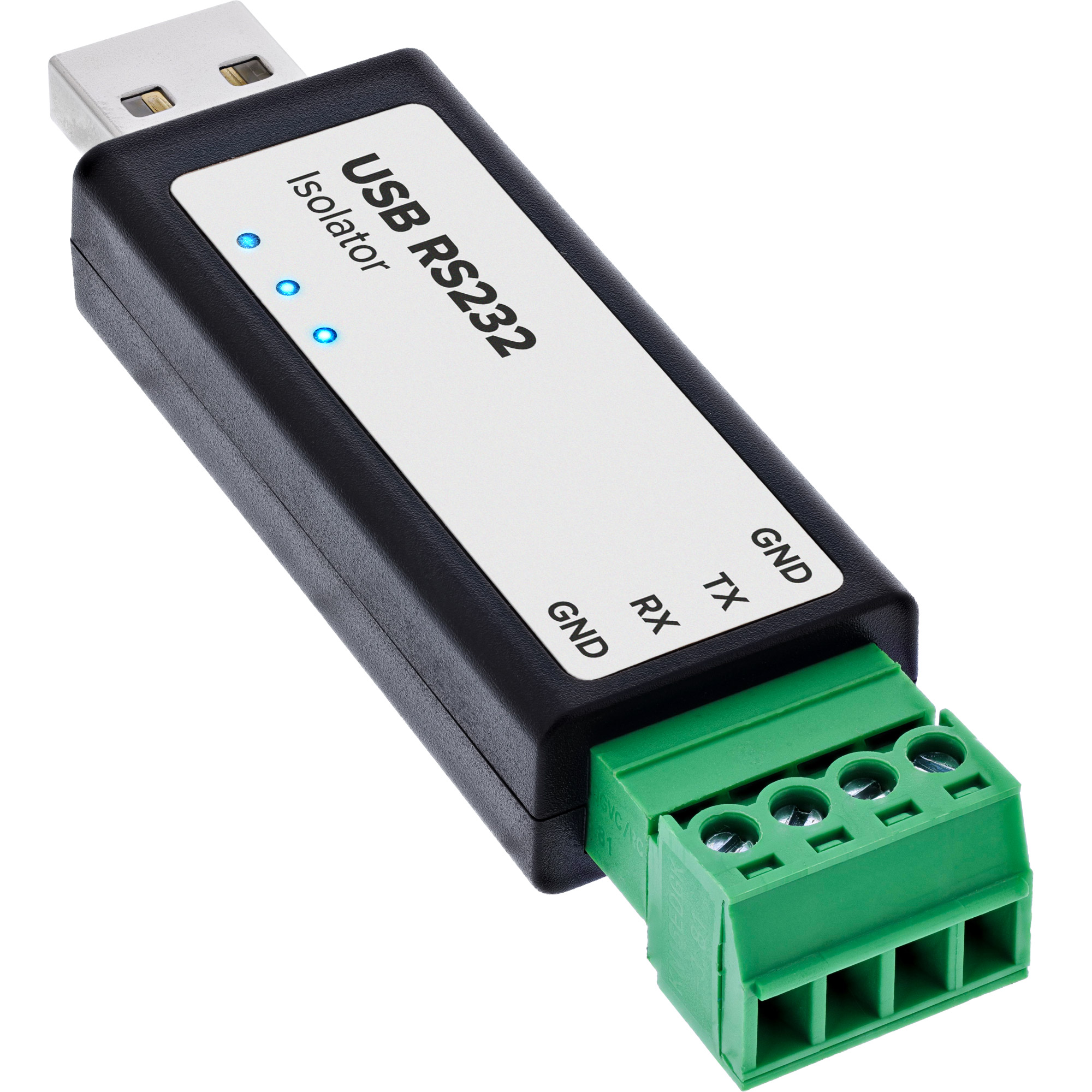

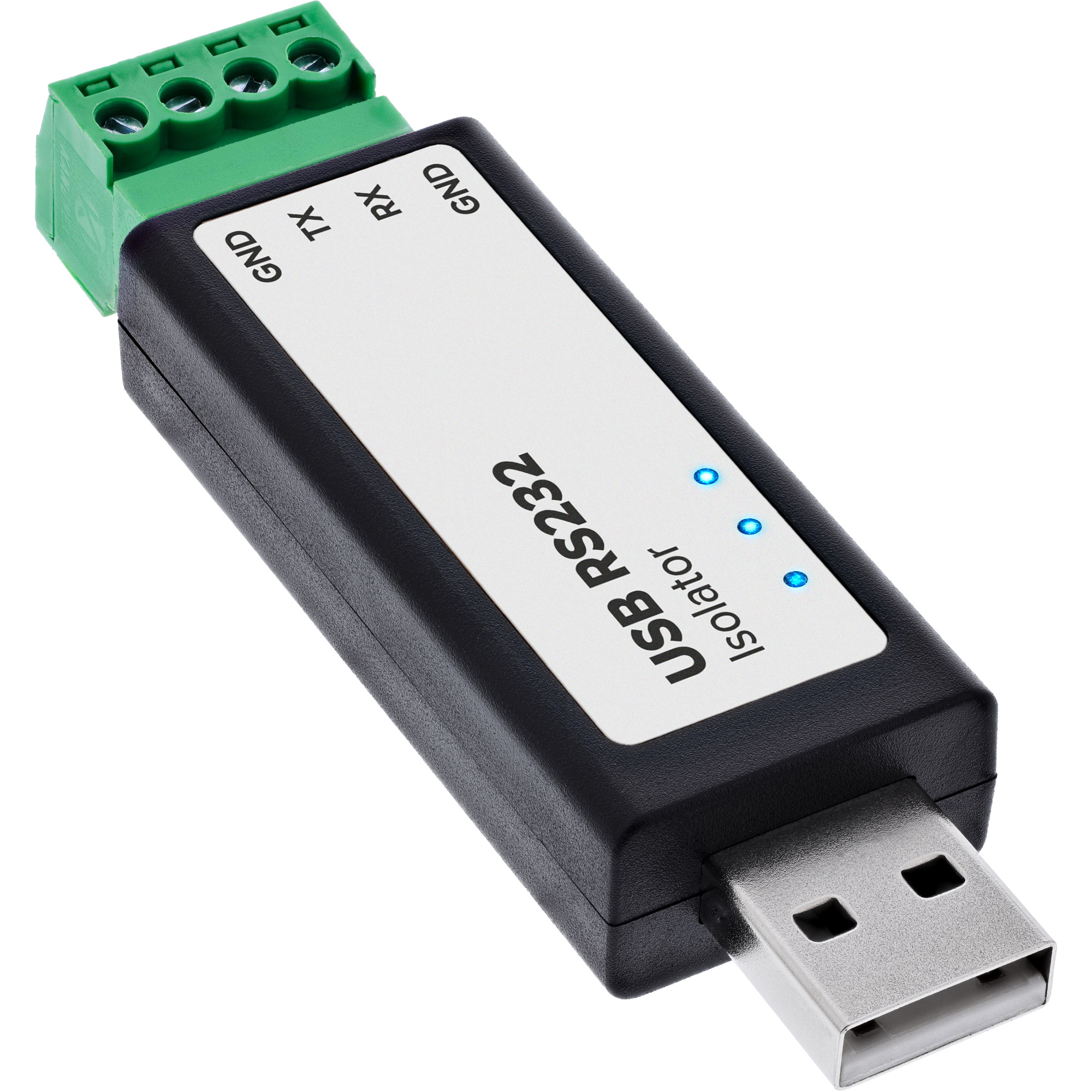

Der InLine® Konverter nutzt den FTDI-Chipsatz FT232RNL mit Baudraten von 300 bis 921.600 b/s und überträgt ausschließlich die Signale TX, RX und GND. Der USB-A-Stecker sitzt direkt am Gehäuse (78 x 22 x 11 mm), die RS232-Seite wird über eine steckbare 4-polige Schraubklemme mit Raster 3,81 mm verdrahtet. Ein isolierter DC/DC-Wandler, eine 200-mA-PTC-Sicherung, ESD-Schutz und TVS-Dioden schützen Konverter und angeschlossene Geräte, der Betriebstemperaturbereich reicht von -40 °C bis +85 °C.
Eigenschaften im Überblick
- USB-A auf RS232, 4-polige Schraubklemme (GND, TX, RX, GND)
- Galvanische Trennung bis 2,5 kV mit isoliertem DC/DC-Wandler
- FTDI FT232RNL, Baudraten von 300 bis 921.600 b/s
- Punkt-zu-Punkt-Verbindung, RS232-Leitungslänge bis ca. 15 m
- Nur TX, RX und GND, keine weiteren RS232-Steuersignale
- Kompatibel mit Windows, Linux, macOS und Android
Technische Daten
- Produkttyp: USB auf RS232 Konverter mit Isolator
- Chipsatz: FTDI FT232RNL
- Hostanschluss: USB-A, Stecker am Gerät

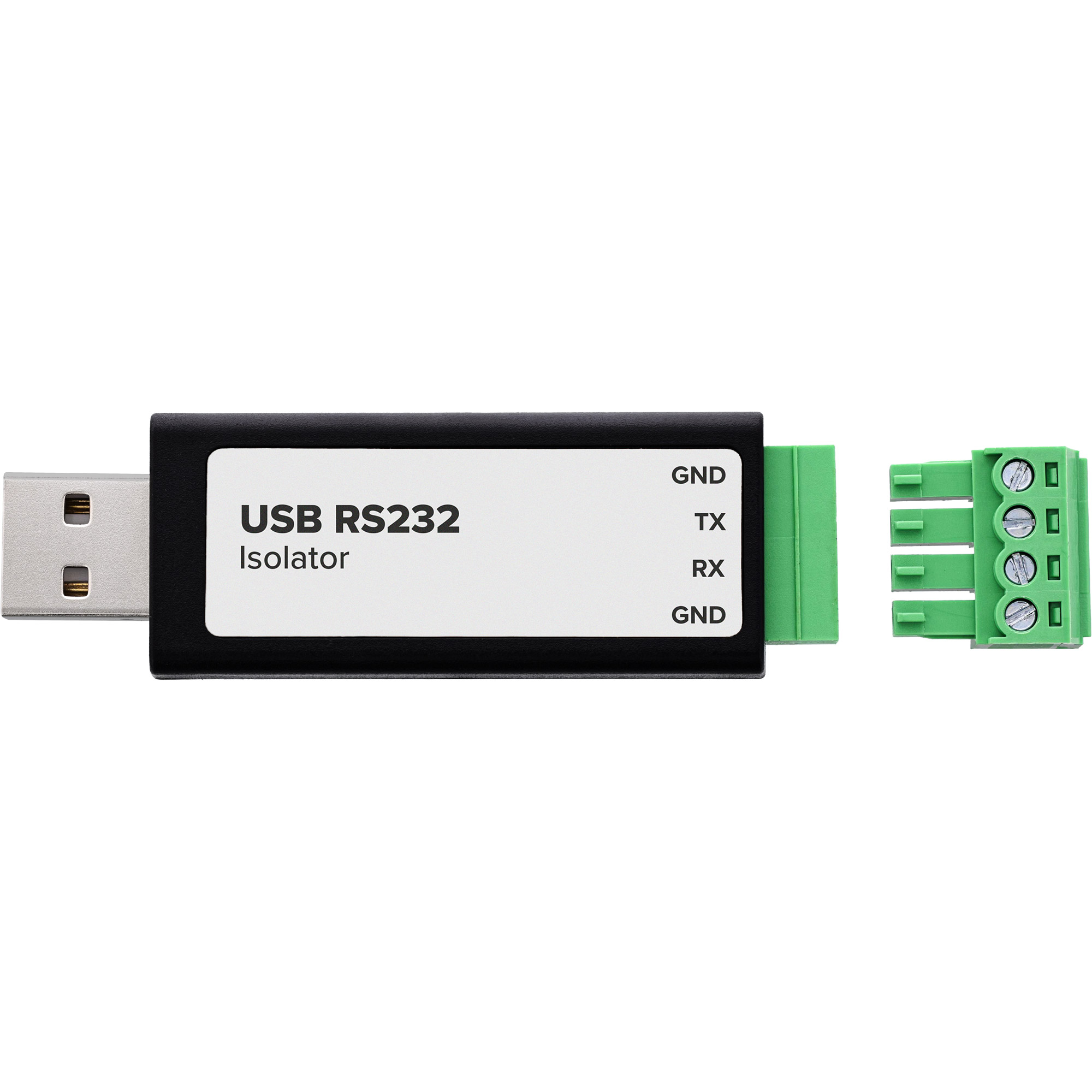

- Geräteanschluss: RS232, Schraubklemme, steckbar, 4-polig, Raster 3,81 mm
- Anschlussbelegung: GND, TX, RX, GND (die beiden GND-Anschlüsse sind intern verbunden und bilden die galvanisch getrennte RS232-Masse)
- Unterstützte Signale: TX, RX, GND
- Baudrate: 300 bis 921.600 b/s
- Übertragungsmodus: Punkt-zu-Punkt
- Maximale RS232-Leitungslänge: bis ca. 15 m
- Maximale USB-Kabellänge: bis ca. 5 m
- Signalisolation: magnetische Isolationstechnologie (ADI)
- Isolationsspannung: bis 2,5 kV
- Versorgungsisolation: integrierter isolierter DC/DC-Wandler
- USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
- RS232-Schutz: TVS-Diode, Schutzdioden
- Statusanzeigen: PWR, TXD, RXD
- Gehäuse: ABS, schwarz
- Abmessungen: 78 x 22 x 11 mm (L x B x H)
- Betriebssysteme: Windows 7/8/8.1/10/11, Linux, macOS, Android
- Betriebstemperatur: -40 °C bis +85 °C
- Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
FAQ – Häufige Fragen
▸ Unterstützt der Konverter Hardware-Handshake (RTS/CTS)?
Nein. Der Konverter überträgt ausschließlich die Signale TX, RX und GND. Weitere RS232-Steuersignale, etwa für Hardware-Handshake, stehen über die Schraubklemme nicht zur Verfügung. Geräte, die zwingend Steuerleitungen benötigen, lassen sich damit nicht betreiben.
▸ Wie schließe ich ein Gerät mit D-Sub-9-Anschluss an?
Der Konverter hat eine Schraubklemme und keinen D-Sub-9-Anschluss. Für Geräte mit D-Sub-9 wird eine Verbindung zwischen den Klemmen und den Pins TX, RX und GND des Geräts benötigt, zum Beispiel über einen D-Sub-9-Terminalblock-Adapter. Die Pinbelegung des Zielgeräts sollte vorab im Datenblatt geprüft werden.
▸ Was tun, wenn keine Daten ankommen?
Die Klemmen sind mit TX und RX beschriftet, das Datenblatt nennt dazu keine Signalrichtung. Bleibt die Kommunikation aus, ist ein vertauschter Anschluss von TX und RX am Zielgerät die häufigste Ursache. Danach lohnt ein Blick auf Baudrate und Einstellungen des virtuellen COM-Ports.
