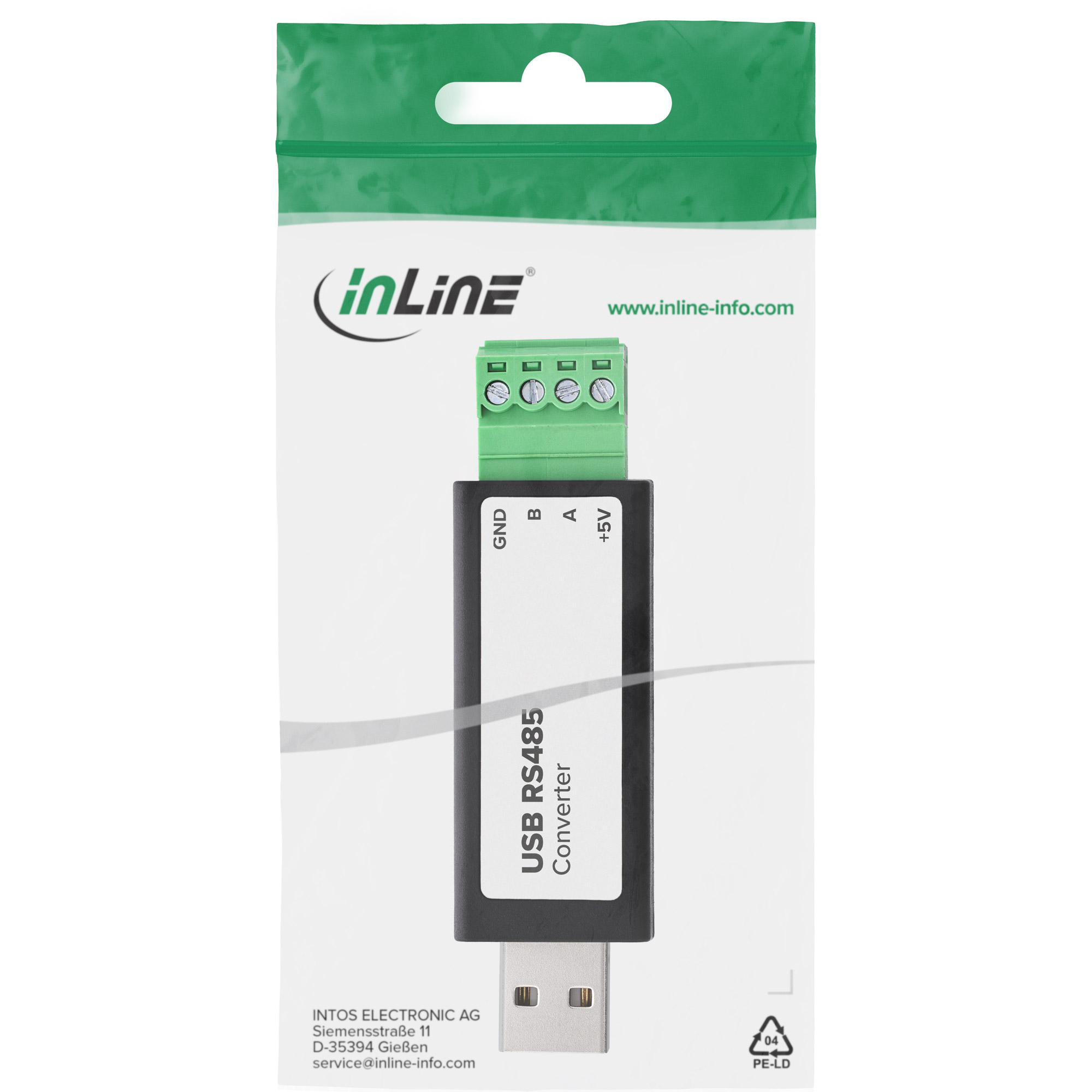

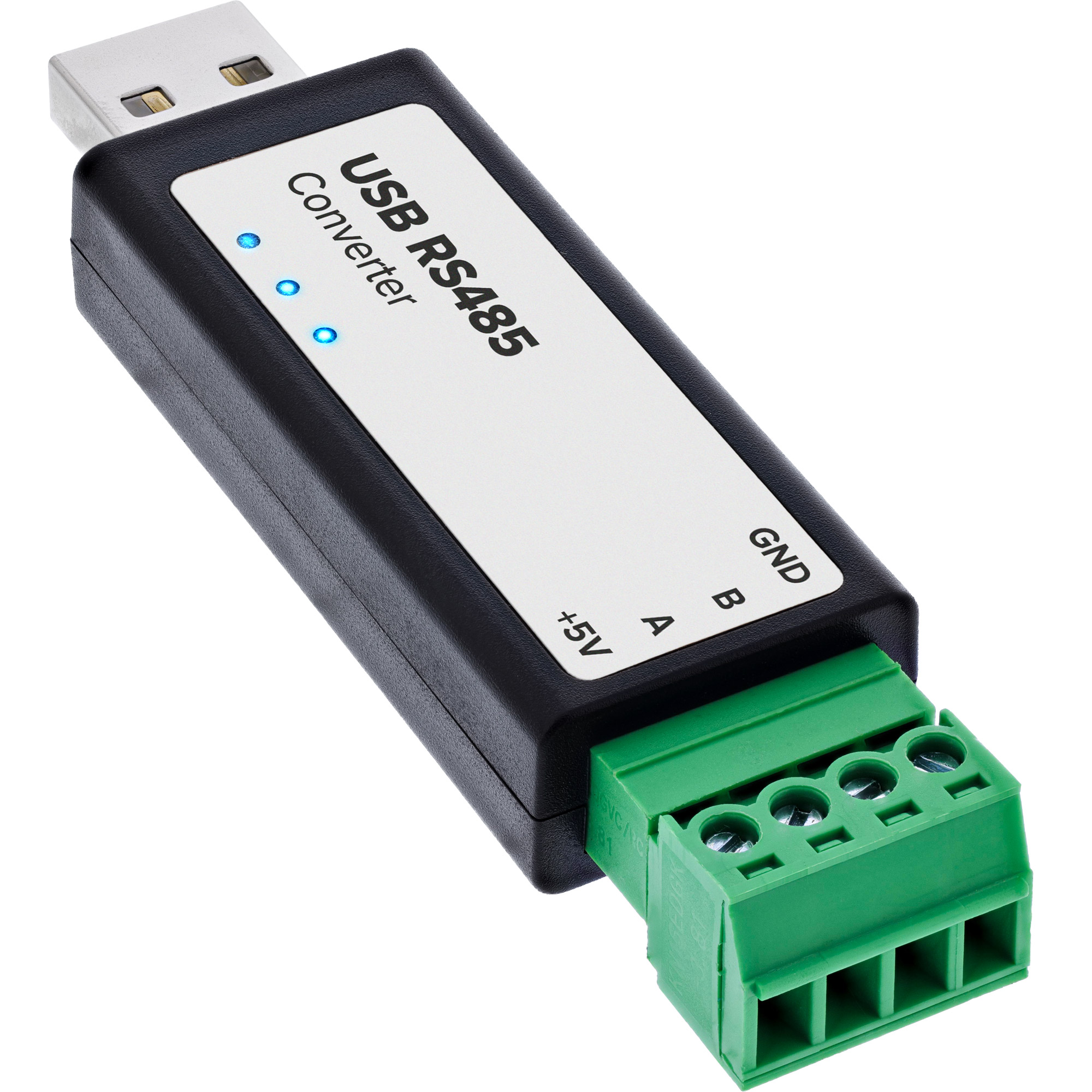

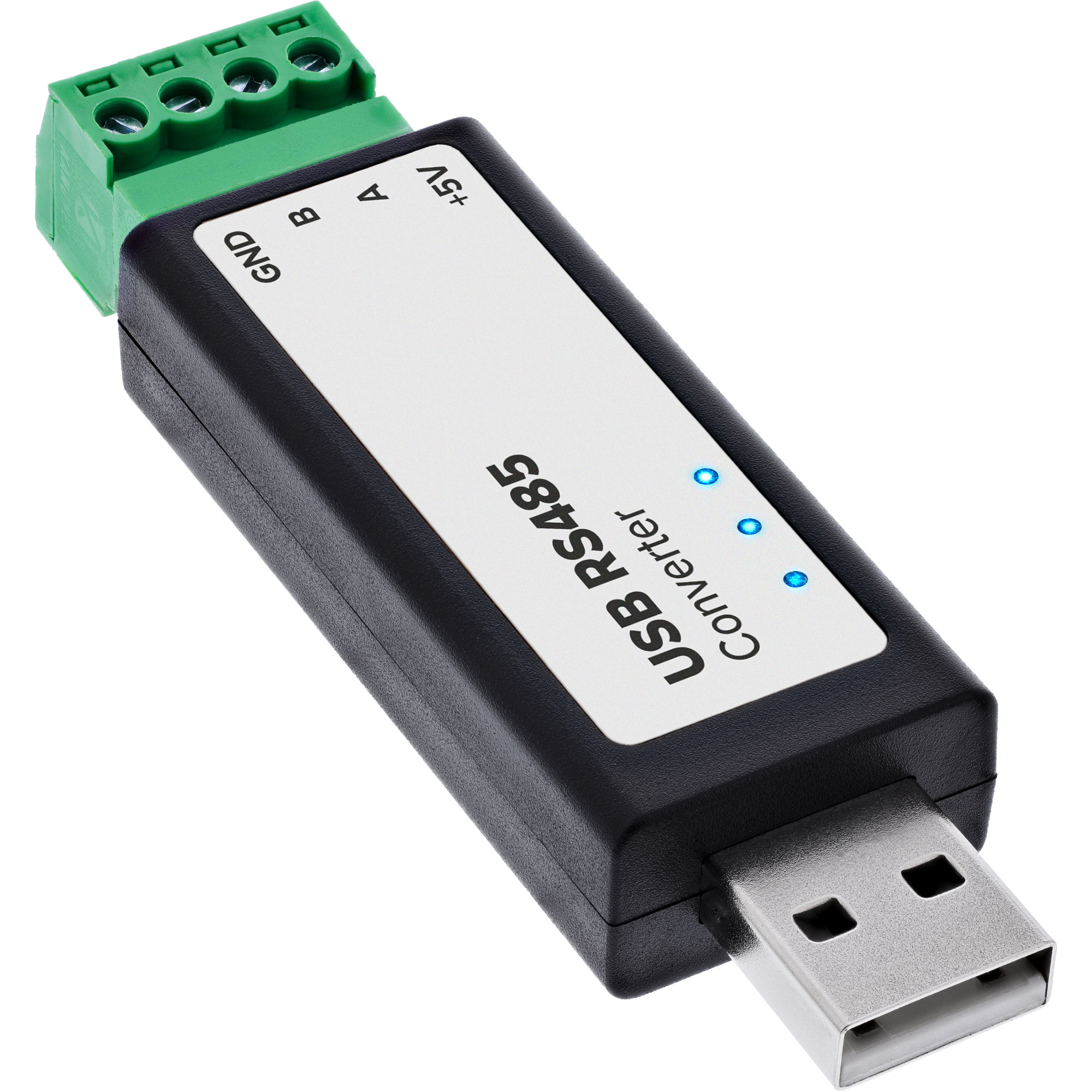

USB zu RS485 Konverter, FTDI FT232RNL, USB-A auf Schraubklemme

Für Konfiguration, Diagnose und Kommunikation in Modbus-RTU-Netzwerken braucht ein Rechner einen RS485-Zugang, den er selbst meist nicht mitbringt. Dieser Konverter stellt ihn über USB-A als virtuellen COM-Port bereit, bestehende Software läuft ohne aufwendige Anpassung weiter. Einsatzfelder sind Industrieautomation, Gebäudeautomation sowie Mess- und Regeltechnik.

Die Umschaltung zwischen Senden und Empfangen im Halbduplex-Betrieb übernimmt die Hardware automatisch, eine Steuerung über RTS-/CTS-Signale oder Softwarebefehle ist nicht erforderlich. Ein integrierter 120-Ω-Abschlusswiderstand reduziert Signalreflexionen auf längeren Busleitungen.

USB RS485 Konverter mit FTDI-Chipsatz und +5-V-Ausgang

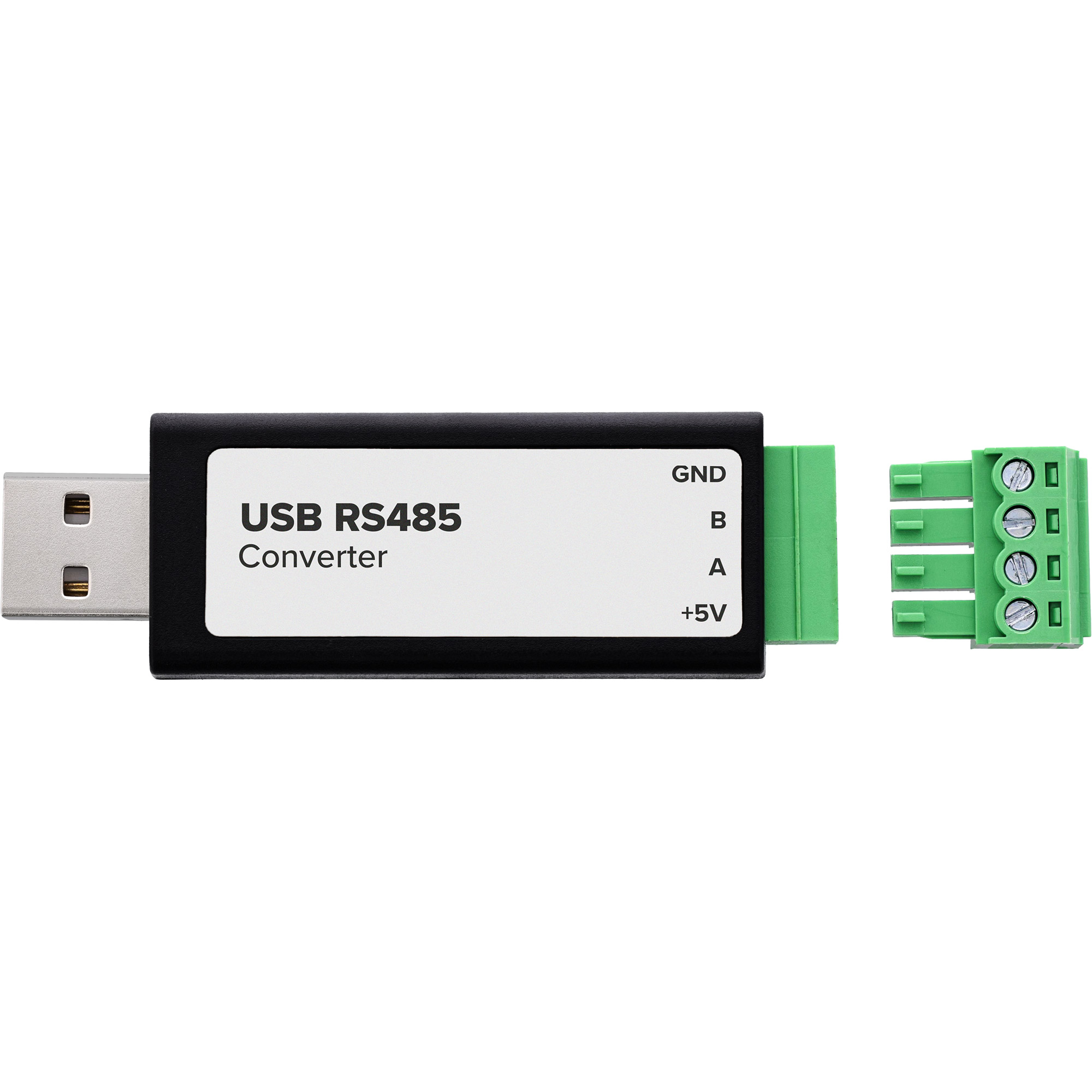

Der InLine® Konverter nutzt den FTDI-Chipsatz FT232RNL mit Baudraten von 300 bis 512.000 b/s und unterstützt neben Windows XP bis 11, Linux, macOS und Android auch Windows CE. Die RS485-Seite wird über eine steckbare 4-polige Schraubklemme mit Raster 3,81 mm verdrahtet, der USB-A-Stecker sitzt direkt am Gehäuse (78 x 22 x 11 mm). Der USB-versorgte +5-V-Ausgang liefert bis zu 400 mA für Geräte mit geringer Stromaufnahme. Schutzdioden und eine rückstellbare Sicherung auf der RS485-Seite sowie eine 200-mA-PTC-Sicherung und ESD-Schutz auf der USB-Seite erhöhen die Betriebssicherheit.

Eigenschaften im Überblick

• USB-A auf RS485, 4-polige Schraubklemme (GND, A, B, +5 V)
• FTDI FT232RNL, Baudraten von 300 bis 512.000 b/s
• Automatische Richtungsumschaltung im Halbduplex-Betrieb
• Integrierter 120-Ω-Abschlusswiderstand
• +5-V-Ausgang mit bis zu 400 mA
• Kompatibel mit Windows (inkl. Windows CE), Linux, macOS und Android

Technische Daten

• Produkttyp: USB zu Seriell RS485 Konverter
• Chipsatz: FTDI FT232RNL
• Hostanschluss: USB-A, Stecker am Gerät
• Geräteanschluss: RS485, Schraubklemme, steckbar, 4-polig, Raster 3,81 mm
• Anschlussbelegung: GND, A (RS485+), B (RS485-), +5 V
• Baudrate: 300 bis 512.000 b/s
• Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
• Maximale RS485-Leitungslänge: bis ca. 1,2 km
• Maximale USB-Kabellänge: bis ca. 5 m
• Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen)
• Abschlusswiderstand: integriert, 120 Ω
• +5-V-Ausgang: USB-versorgt, für Geräte mit geringer Stromaufnahme, max. 400 mA
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS485-Schutz: Schutzdioden, rückstellbare Sicherung
• Statusanzeigen: PWR, TXD, RXD
• Gehäuse: ABS, schwarz
• Abmessungen: 78 x 22 x 11 mm (L x B x H)
• Betriebssysteme: Windows XP/7/8/8.1/10/11, Linux, macOS, Android, Windows CE
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
