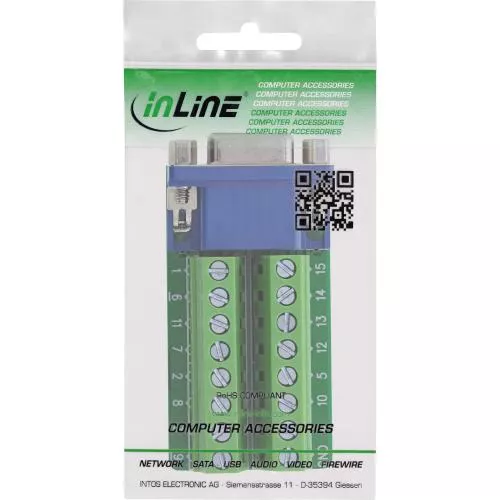

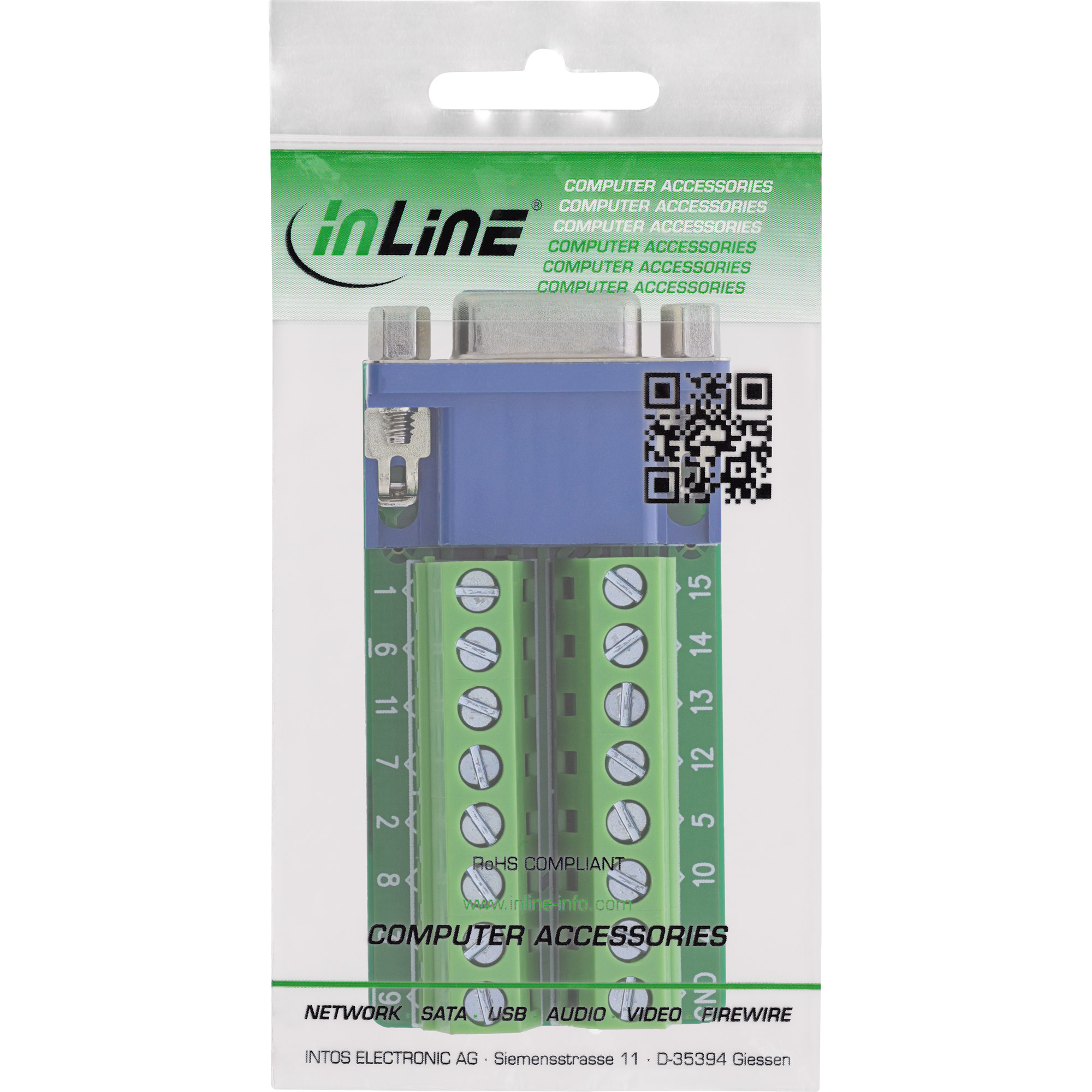

VGA (HD15) Terminalblock, Buchse, 2-reihig, Schraubklemme

Für die verlötfreie Verdrahtung analoger VGA-/HD15-Signale konzipiert, verbindet dieser Terminalblock eine VGA-Buchse (HD15) mit seitlichen Schraubklemmen. Das Modul stammt aus dem professionellen Zubehörsortiment von InLine® und eignet sich für Visualisierung, Prüfaufbauten, Laboranwendungen sowie Prototyping, wenn Signale schnell und nachvollziehbar aufgelegt werden sollen.

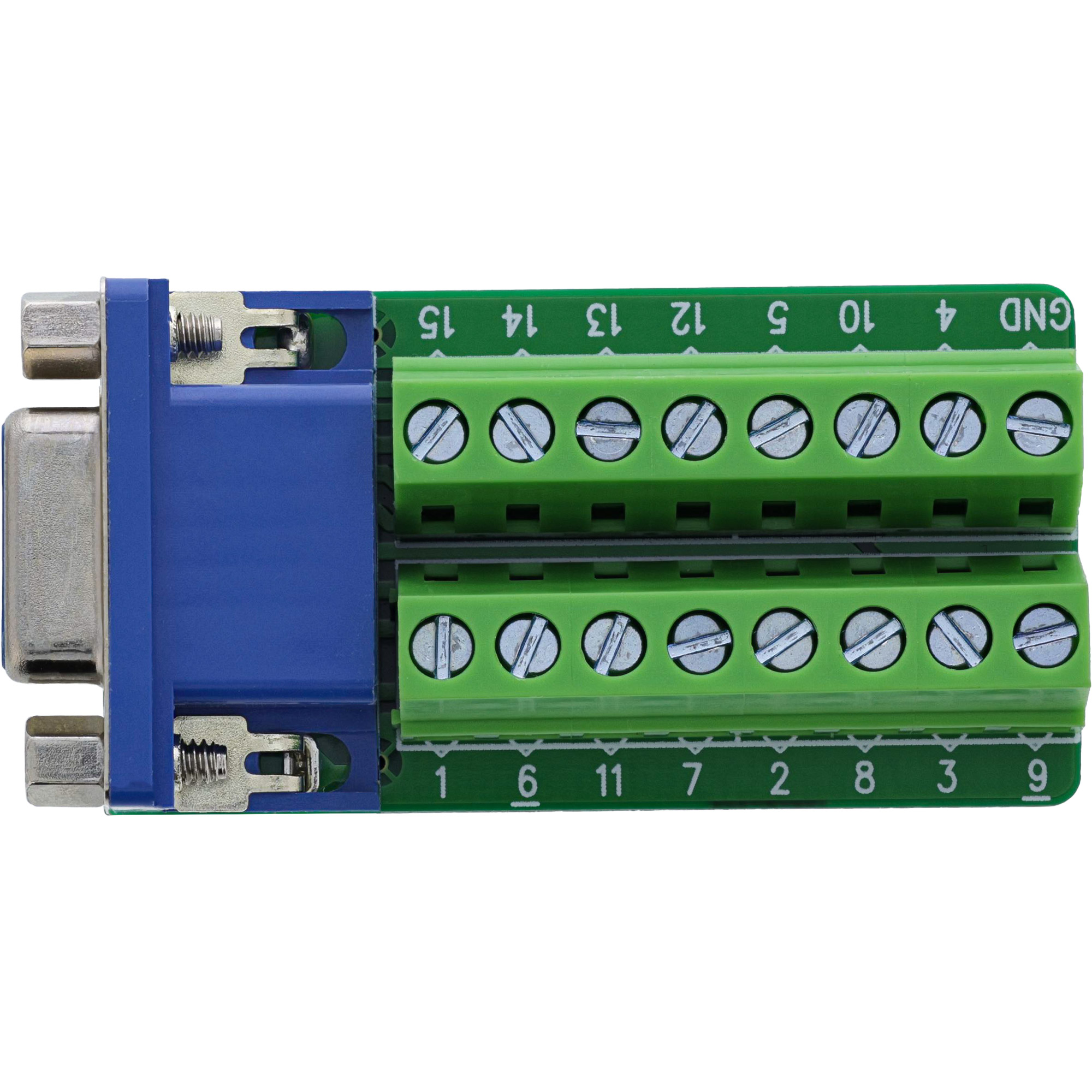

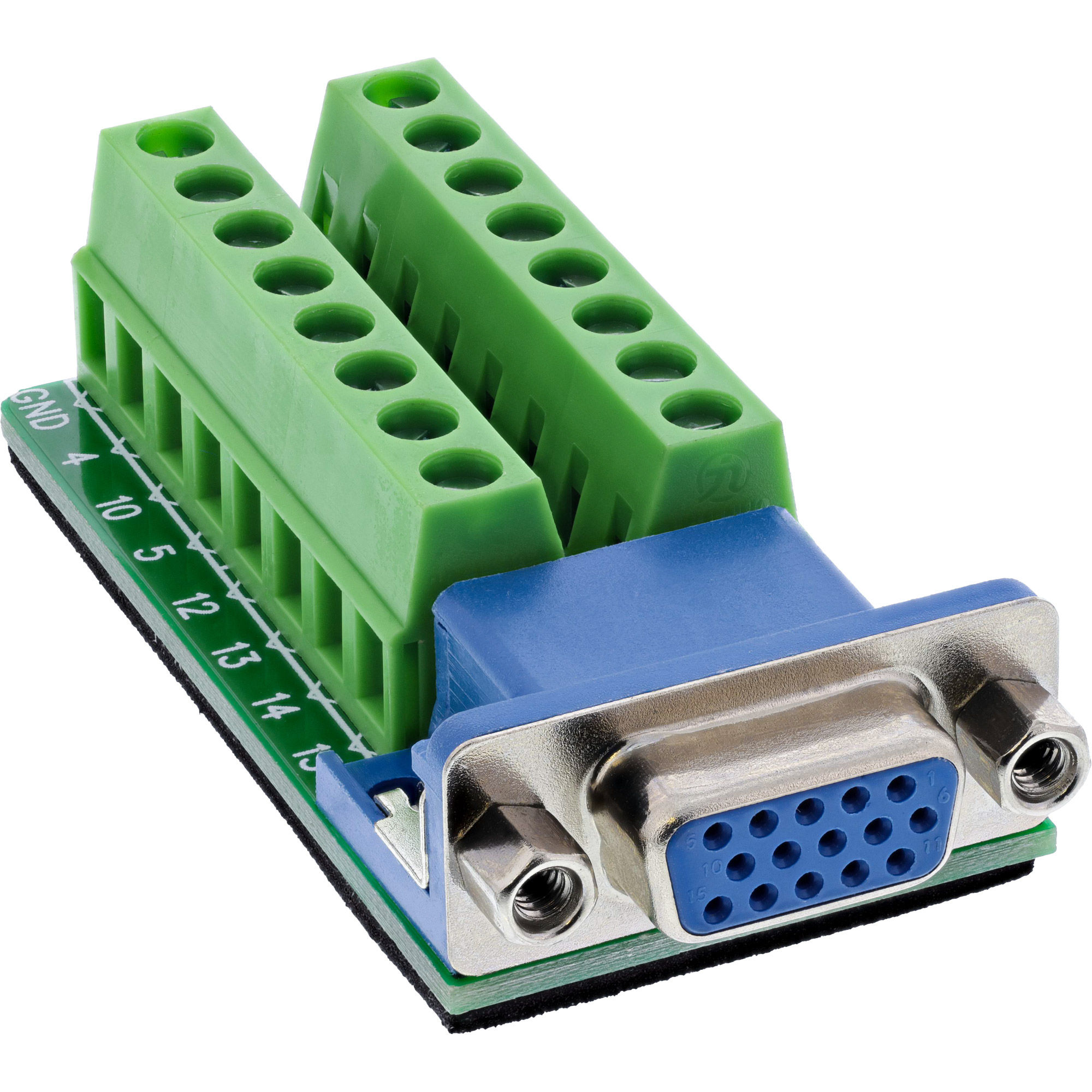

VGA (HD15) Buchse auf Schraubklemme – 2-reihig mit Schraubverriegelung

Die Schraubklemmen mit Druckplatte unterstützen Leiter im Bereich 18–26 AWG und werden mit einem Schlitzschraubendreher ≤ 2,5 mm betätigt. Für eine stabile mechanische Verbindung ist die HD15-Buchse mit Befestigungsgewinden (UNC #4-40) ausgestattet. Eine EVA-Isolierlage auf der Unterseite unterstützt die Montage auf leitfähigen Flächen.

Produkteigenschaften

✔ VGA-Schnittstelle: HD15, Buchse, 2-reihig
✔ Schraubklemmen mit Druckplatte, verlötfreie Verdrahtung
✔ Leiterbereich 18–26 AWG, Betätigung mit Schlitzschraubendreher ≤ 2,5 mm
✔ Befestigungsgewinde UNC #4-40 für sichere Steckerverriegelung
✔ Für Visualisierung, Prüfaufbau, Labor und Prototyping
✔ Zuverlässige Kontaktierung: Isolationswiderstand ≥ 10 MΩ, Nennstrom 0,7 A pro Pin

Technische Daten

✔ Schnittstelle: VGA / HD15, Buchse, 2-reihig
✔ Anschlusstechnik: Schraubklemme mit Druckplatte
✔ Leiterbereich: 18–26 AWG
✔ Werkzeug: Schlitzschraubendreher ≤ 2,5 mm
✔ Nennstrom: 0,7 A pro Pin
✔ Max. Betriebsspannung: 100 V (zwischen zwei Signalen)
✔ Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
✔ Betriebstemperatur: –20 °C bis +105 °C
✔ Isolierlage: EVA-Isolierung (Unterseite)
✔ Abmessungen: ca. 63,8 × 31 × 18 mm (L × B × H)
